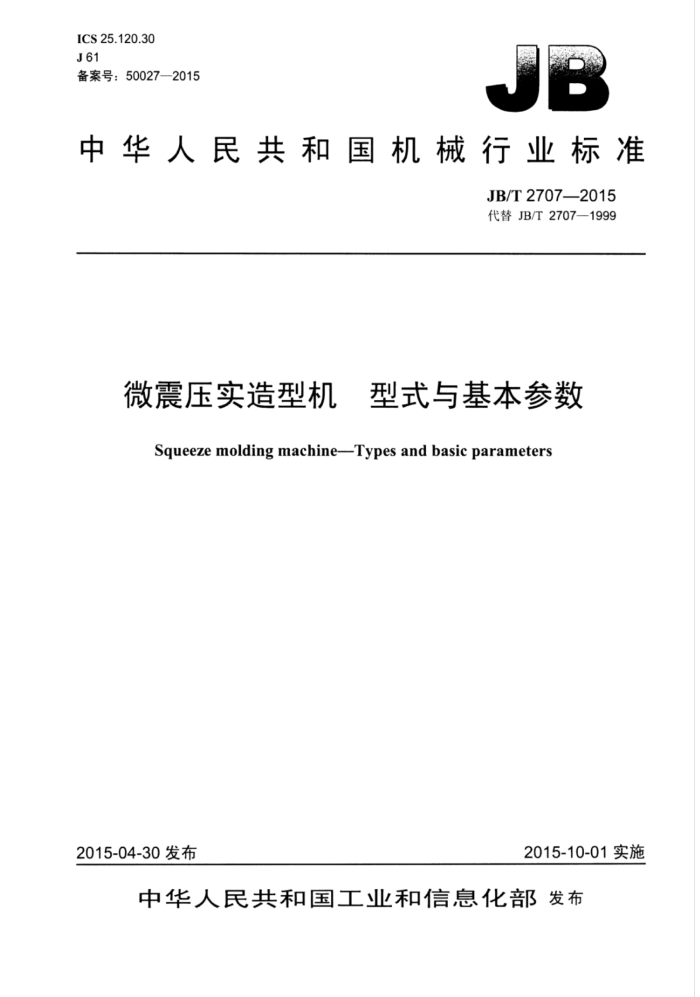

ICS 25.120.30 J61 备案号：50027—2015
中华人民共和国机械行业标准
JB/T2707—2015 代替JB/T2707—1999
微震压实造型机 型式与基本参数
Squeeze molding machine-Types and basic parameters
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T2707—2015
目 次
前.
...II
范围. 规范性引用文件型式. 基本参数型号
1 2 3 4. 5 JB/T2707-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2707一1999《微震压实造型机 型式与基本参数》，与JB/T2707一1999相比主要技
术变化如下：
删除了型式中的简图：修改了有效负荷的定义：删除了机动时问的参数：一增加了造型机型号的编制要求。 本标准由中国机械工业联合会提出。 本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本标准起草单位：济南铸造锻压机械研究所有限公司、保定维尔铸造机械有限公司、青岛铸造机械
有限公司。
本标准主要起草人：户军、路建红、王学军。邢海伟。 本标准所代替标准的历次版本发布情况为：
JB/T2707—1980JB/T27071999。
II JB/T2707—2015
微震压实造型机 型式与基本参数
1范围
本标准规定了微震压实造型机的型式与基本参数。 本标准适用于铸造车问造型用顶箱起模和翻转起模的微震压实造型机（以下简称造型机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000铸造设备型号编制方法
3型式
微震压实造型机主要分为顶箱起模微震压实造型机和翻转起模微震压实造型机。
4基本参数
4.1 造型机的主参数为砂箱的内尺寸和有效负荷。 4.2 造型机的基本参数见表1。
表1
砂箱长度 mm 砂箱宽度 mm 砂箱高度 mm 有效负荷 kN 静压实力 KN 压实行程
500 400 200 2.6 56 160 一 200
630 500 250 4.5 90 180 - 2.50
800 630 300 7.5 130 200 350 300 350 630
1000 800 350 13.0 200 225 420 350 420
1 250 1 000 400 21.0 300 260 500 400 500 900
顶箱翻转顶箱翻转
mm 起模行程 mm 压头下面至工作台1 平面最大距离 mm
450
530
750
注：有效负荷是指型板、砂箱、模型及型砂的重量之和（使用的压缩空气压力为0.6MPa）
5型号
造型机的型号编制应符合JB/T3000的规定。 中华人民共和国
