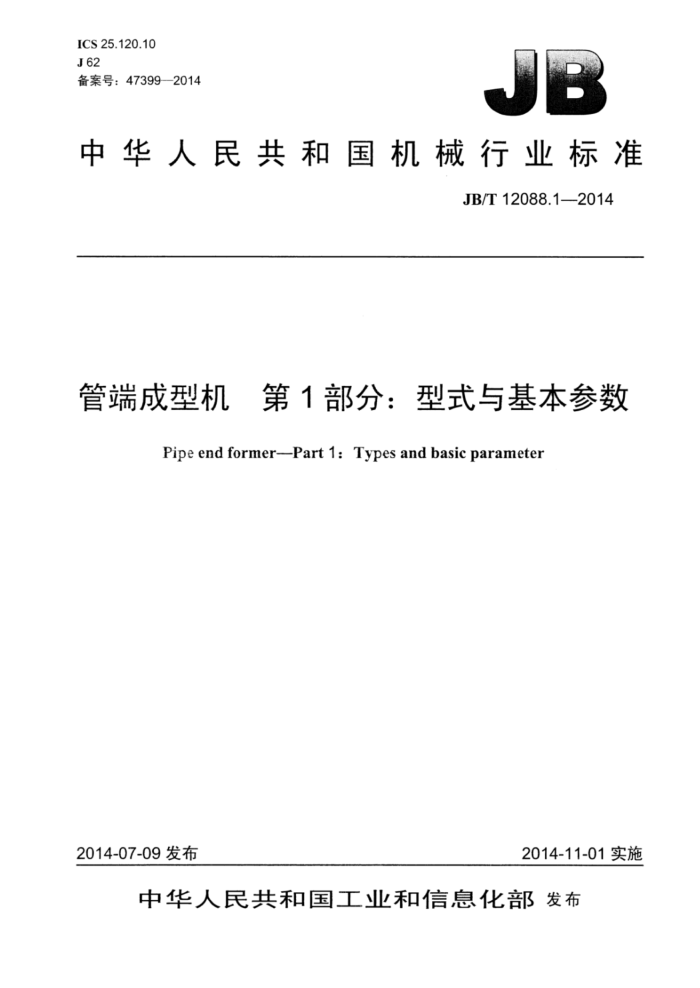

ICS 25.120.10 J62 备案号：47399—2014
中华人民共和国机械行业标准
JB/T 12088.1—2014
管端成型机 第1部分：型式与基本参数
Pipe end former--Part 1: Types and basic parameter
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T12088.1—2014
目 次
前言..
..II
范围. 2 术语和定义 3 型式 4 基本参数，
1 JB/T12088.1—2014
前言
JB/T12088《管端成型机》分为三个部分：
第1部分：型式与基本参数；一第2部分：技术条件；
-
一第3部分：精度。 本部分为JB/T12088的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：浙江金马逊机械有限公司、山东英才学院。 本部分主要起草人：林伟明、陈培丽、蒋兰芳、陈朝阳、夏杨建、林姚辰。 本部分为首次发布。
II JB/T12088.1—2014
管端成型机第1部分：型式与基本参数
1范围
JB/T12088的本部分规定了管端成型机的型式与基本参数。 本部分适用于管端成型机。
2术语和定义
下列术语和定义适用于本文件。
2.1
管端成型机pipeendformer 在冷态下对金属管材端部进行挤压、扩口、缩口、镦筋、鼓包等成形加工的机器。 冷态coldstate 金属管材处在常温状态，没有经过人为的加热或冷却。 扩口expanding 变形后管子端部的外径尺寸大于管子原来的尺寸。 缩口 reducing 变形后管子端部的外径尺寸小于管子原来的尺寸。 单头 single-head 成形加工的机头为一个，设置在机器的一端。
2.2
2.3
2.4
2.5
2.6
双头 double-head 成形加工的机头为两个，设置在机器的两端。
.
2.7
多工位 multi-station 有多个冲头模具安装工位。 冲头 punching head 主要用于对管子进行成形的模具。 凹模 莫punch-matrix 主要用于夹持管子、同时对管件进行挤压成形的外形模具。
2.8
2.9
3型式
管端成型机的型式有单头管端成型机和双头管端成型机，单头管端成型机如图1所示，双头管端成型机如图2所示。
1 JB/T12088.1—2014
-
图1
市
图2
4基本参数
4.1管端成型机的主参数为最大公称力。 4.2管端成型机的基本参数为最大加工钢管外径、最大外径的最大壁厚、最小加工钢管外径、冲头最大行程、凹模最小行程。 4.3按材料的届服强度R。为245MPa设计基本参数。 4.4管端成型机的基本参数应符合表1的规定。
2 JB/T12088.1—2014
表
7
参 数 值
参数名称最大公称力kN
20 60 100 160 200 300 600 800 1250 2 000 3 000 4000
最大加工钢管外径 mm 26 40 50 65 80 100 150 180 220 280 330 360 最大外径的最大壁厚 mm 1.5 2 2.5 3 3.5 4 5 6 8 10 12 14 最小加工钢管外径 mm 4 8 12 16 22 32 50 60 75 100 110 130
80 100 110 120 120 150 180 200 220 220 250 250 50 65 80 100 120 150 200 250 320 380 440 480
冲头最大行程 mm 凹模最小行程 mm
3 中华人民共和国
机械行业标准
管端成型机 第1部分：型式与基本参数
JB/T12088.1—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·11千字
2015年3月第1版第1次印刷
定价：12.00元
*
书号：15111·12442 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
