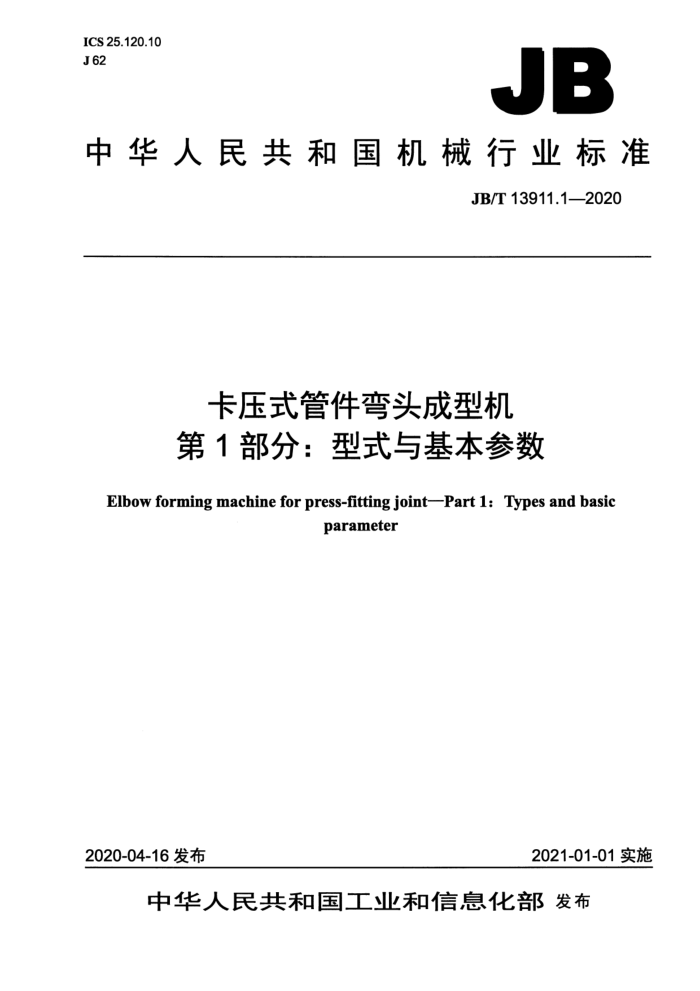

JB/T13911.1—2020
卡压式管件弯头成型机第1部分：型式与基本参数
Elbow forming machine for press-fitting joint-Part 1: Types and basic
parameter
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13911.1—2020
目 次
前言 1范围.. 2术语和定义 3型式.. 4基本参数..
**** 2 JB/T13911.1—2020
前言
JB/T13911《卡压式管件弯头成型机》分为三个部分：
第1部分：型式与基本参数；一第2部分：技术条件；一第3部分：精度。 本部分为JB/T13911的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：浙江金马逊机械有限公司、华测检测认证集团股份有限公司、马鞍山市申力特重
工机械股份有限公司、厦门瑞德利校准检测技术有限公司、佛山市质量和标准化研究院。
本部分主要起草人：张飞、杨康、刘攀超、李永灿、孙秋、曹兴海、丁沪闽、卓云、詹永庆。 本部分为首次发布。
II JB/T13911.12020
卡压式管件弯头成型机第1部分：型式与基本参数
1范围
JB/T13911的本部分规定了卡压式管件弯头成型机的型式、基本参数。 本部分适用于卡压式管件弯头成型机。
2术语和定义
下列术语和定义适用于本文件。
2.1
卡压式管件弯头成型机elbowformingmachineforpress-fittingjoint 在常温状态下，采用挤压方式对金属管件弯头的端部进行扩径、缩径、起鼓等成形加工的机器。
3型式
卡压式管件弯头成型机的型式有以下两种：
双头双工位卡压式管件弯头成型机（见图1)；双头多工位卡压式管件弯头成型机（见图2）。
图1 JB/T 13911.1—2020
O
?
O
图2
4基本参数
4.1卡压式管件弯头成型机的主参数为最大挤压力。 4.2卡压式管件弯头成型机的基本参数按表1的规定设计或选用。也可根据用户要求确定。 4.3 按型材材料的屈服强度ReL≤300MPa设计基本参数。
表1
基本参数名称最大挤压力kN
基本参数值
400 54 (DN50) 45/90 75 130 300 320
200 28 (DN25) 45/90 60 120 260 280
600 108 (DN100) 45/90
最大加工管件直径mm 冲头运动夹角（°）
工作时冲头安装座最小中心高度 mm 冲头安装面距工作台中心最小距离 mm 冲头安装面距工作台中心最大距离 mm 上凹模安装面与工作台面最大距离 mm
90 230 400 380
