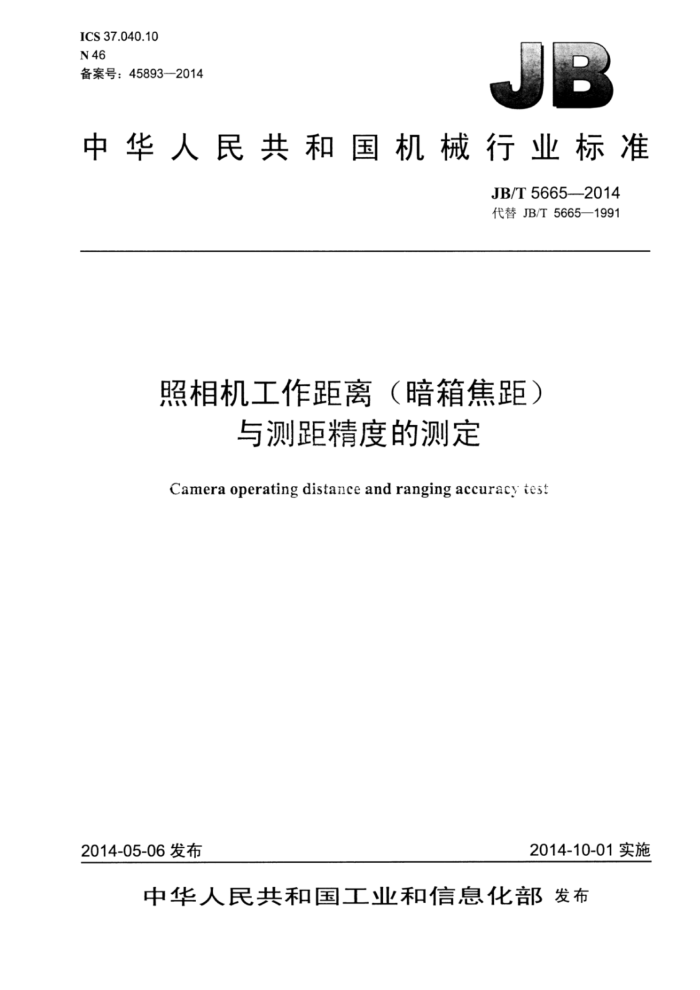

ICS37.040.10 N46 备案号：45893—2014
中华人民共和国机械行业标准
JB/T5665-—2014 代替JB/T5665—1991
照相机工作距离（暗箱焦距）
与测距精度的测定
Camera operating distance and ranging accuracy test
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准
照相机工作距离（暗箱焦距）
与测距精度的测定 JB/T5665-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
+
书号：15111·12210 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5665—2014
目 次
前言... 范围
.II
1
2规范性引用文件 3术语和定义 4测定方法 4.1工作距离 4.2测距精度. 5数据处理. 5.1判读.. 5.2 处理
5.3 记录及报告表1 照相机工作距离及测距精度测定报告单 JB/T5665—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5665一1991《照相机工作距离（暗箱焦距）与测距精度的测定》，与JB/T5665一1991
相比主要技术变化如下：
图注中涉及的标准做了更新：“GB1800—79”改为“GB/T1800.2—2009”，“GB1184—80”改为“GB1184-1996"
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心、杭州卡麦数码科技有限公
司。
本标准主要起草人：黄曼炜、任森、王均。 本标准所代替标准的历次版本发布情况为：
JB/T56651991。
II JB/T56652014
照相机工作距离（暗箱焦距）
与测距精度的测定
1范围
本标准规定了照相机工作距离、测距精度的测定。 本标准适用于画幅24mm×36mm和60mm×60mm的小型照相机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1800.2—2009产品几何技术规范（GPS） 极限与配合第2部分：标准公差等级和孔、 轴极限偏差表
GB/T1184一1996形状和位置公差未注公差值
3术语和定义
下列术语和定义适用于本文件。
3.1
工作距离workingdistance 可换镜头从机身上的卡口定位面至胶片在机身上的定位面的距离。
3.2
测距精度rangingaccuracy 照相机上的测距器测准被摄物时，照相镜头的像平面与照相机胶片成像面之间的重合误差。
4测定方法
4.1工作距离 4.1.1测定装置如图1及图2所示。 4.1.2 测定步骤如下：
a）把基准块（基准块高度即标准工作距离）放在基准平板上，然后把千分表套在横臂上，放在基
准块上校正并固定，同时千分表指针调节到零位，如图1所示； b）用快线把被测相机固定在B门上，将被测相机胶片定位面放在测定用平板上，如图2所示； c）把千分表及横臂搁在被测相机的卡口定位面上，千分表指针的读数即为工作距离误差； d）将标准工作距离和标准工作距离误差相加即为被测相机的工作距离。 JB/T5665—2014
说明：一千分表： 2一千分表横臂；一基准块；
3
基准平板；标准工作距离。
中
注：基准块的标准工作距离偏差为IT3/2（GB/T1800.2—2009）。
图1
说明：
一千分表： 2—千分表横臀： 3 一卡口定位面：
一被测相机；一胶片定位面：一测定用平板。
4
5- 6 注：基准平板和测量平板的平面度公差分别为3级和4级（GB/T1184—1996）。
图2
2 JB/T5665-2014
4.2 测距精度 4.2.1物距在无限远时 4.2.1.1 测定装置如图3所示。
说明：
平行光管：一被测相机：；
2-
3- 一有分划标志平板玻璃； 4—显微镜；
千分表。
一
图3
4.2.1.2测定步骤如下：
a）将被测相机安置在平行光管与有分划标志的平板玻璃之问； b）对被测相机镜头进行调焦，使通过取景测距系统观察到的平行光管分辨率线条至最清晰； c）调节观察显微镜，使平板玻璃上的分划标志（分划标志应位于像平面）至最清晰，调节千分表
指针的位置到零位； d）再调节观察显微镜，使平行光管中的分辨率线条成像至最清晰，读出千分表指针所指的数值即
为测距精度。
4.2.2 在最近物距时 4.2.2.1测定装置如图4所示。
说明：
一分辨率板： 2- 被测相机：
-
有分划标志平板玻璃： 4一 一显微镜：
3-
一千分表。
人
图 4
3 VLUC
JB/T5665—2014
4.2.2.2测定步骤如下：
a）将被测相机安置在最近物距处： b）对被测相机镜头进行调焦，使通过取景测距系统观察到的分辨率线条至最清晰； c）调节观察显微镜4，使平板玻璃3上的分划标志（分划标志应位于像平面）至最清晰，调节千
分表指针的位置到零位： d）再调节观察显微镜4，使分辨率线条成像至最清晰，读出千分表指针所指的数值即为测距精度。
5数据处理
5.1判读
工作距离及测距精度按要求测试两次，并记录每次数据。 5.2处理
将两次数据平均值作为测定结果数据。 5.3记录及报告
严相机工作距离及测距精度的测定应按表1记录有关参数和数据
表1照相工作距离及测距精度测定挂单
机型号：
相段编号：
发
钢试次数
工作职出设差
星近物
无限远
1 2 平均
