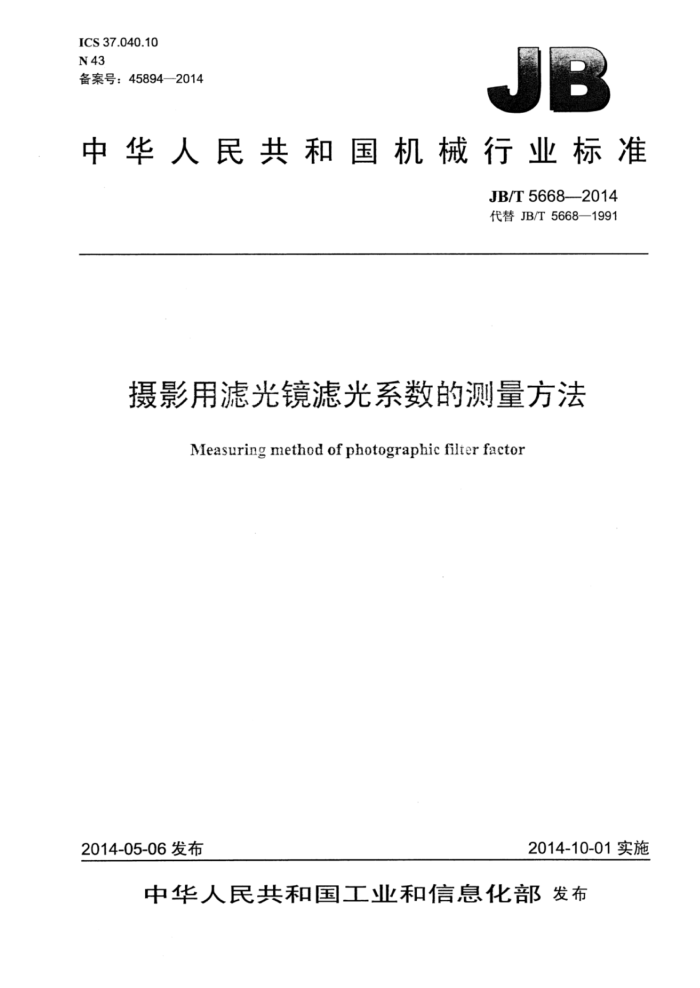

ICS37.040.10 N43 备案号：45894—2014
中华人民共和国机械行业标准
JB/T5668-2014 代替JB/T5668—1991
摄影用滤光镜滤光系数的测量方法
Measuring method of photographic filter factor
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T5668—2014
目 次
前言
II
范围. 2 规范性引用文件 3术语和定义. 4测量方法，
1.
4.1测量装置原理. 4.2 测量装置要求， 4.3 测量条件 4.4 测量步骤图1分光光度计原理 JB/T56682014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5668—1991《摄影用滤光镜滤光系数的测量方法》：与JB/T5668—1991相比主要技
术变化如下：
一对滤光系数的测试方法进行了修改。 本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本标准主要起草人：马书兰、马奔、毛凤珍。 本标准所代替标准的历次版本发布情况为：
JB/T5668—1991
II JB/T5668—2014
摄影用滤光镜滤光系数的测量方法
1范围
本标准规定了滤光镜滤光系数的术语和定义、测量方法。 本标准适用于摄影用的滤光镜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3978—2008标准照明体及几何条件
3术语和定义
下列术语和定义适用于本文件。
3.1
滤光系数 filter factor 在使用滤光镜时，为确定正确的入射光量，对给定曝光量进行补偿所需的一个补偿系数，用符号
表示。
4测量方法
4.1 测量装置原理
滤光镜滤光系数用单光路分光光度计测量，测量装置原理如图1所示。
光源调制器 样品室 单色仪上 光电探测器上 计算机
图1分光光度计原理
4.2测量装置要求 4.2.1光源为GB/T3978—2008规定的标准A光源，允许用其他规定的光源，至少应包含300mm～780mm 的波长范围。 4.2.2调制器由光阑和聚光镜组成。 4.3测量条件 4.3.1测量时应保证样品室为黑暗环境。 4.3.2滤光镜表面应该擦拭干净。 4.3.3滤光镜应垂直于光路放入样品室，并且使之处于样品室的合适位置。 4.3.4应注意消除杂散光的影响。 JB/T5668-2014
4.4测量步骤 4.4.1开启分光光度计电源，预热10min。 4.4.2连接分光光度计和计算机。 4.4.37 校正光源能量。 4.4.4 在未放入样品的情况下，进行初扫描，定义此时的透过率为100%。 4.4.5将滤光镜放入样品室，重新进行一次全波长范围扫描，记录此时样品的实际光谱透过率曲线。 该曲线由每一波长处的透过率组成，每一波长处的透过率按公式（1）计算：
Ii I.
(1)
式中：
透过率： I一一探测器接收到的、通过样品室之后的光强； Io 一未经过样品室的光源出射光强。
4.4.6 滤光系数的计算方法见公式（2）：
(2)
式中： G
滤光系数。
