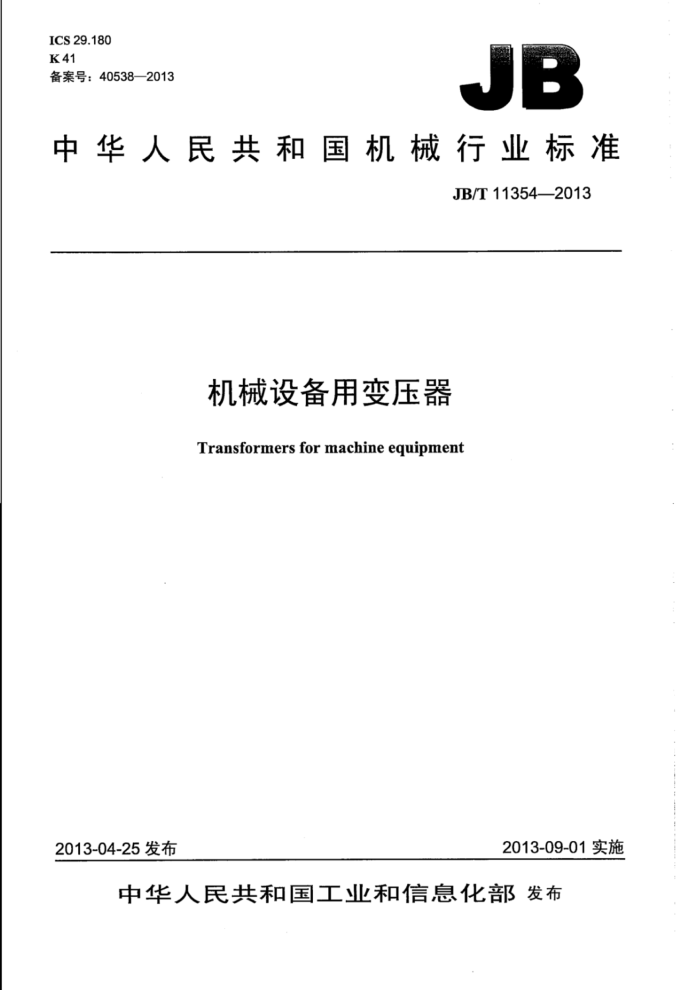

ICS29.180 K41 备案号：40538—2013
JB
中华人民共和国机械行业标准
JB/T11354—2013
机械设备用变压器
Transformers for machine equipment
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准机械设备用变压器 JB/T113542013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-1.5印张-44千字 2013年11月第1版第1次印刷
定价：24.00元
+
书号：15111-10882 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11354-2013
目 次
前言引言 1 范围 2 规范性引用文件 3术语和定义 4分类特性.
.II III
5
5.1 结构型式 5.2 型号及含义 5.3基本参数.. 5.4联结组.. 5.5外形尺寸与安装尺寸 6产品的有关资料. 6.1资料的内容 ..标志. 6.3 技术文件 6.4 包装（包装箱） 7正常的使用、安装和运输条件 7.1正常使用条件. 7..2安装条件. 7.3运输和贮存条件. 8结构和性能要求 8.1结构要求. 8.2性能要求 9试验 9.1 试验的分类 9.2 验证结构要求. 9.3验证性能要求. 附录A（规范性附录）非一般试验条件下试验的补充规定 A.1总则 A.2非一般试验条件下空载电流、空载损耗测量及对测量结果的校正 A.3非一般试验条件下负载损耗阻抗电压测量及对测量结果的校正表1 空气中最小电气间表2 最小爬电距离表3 接地螺钉最小尺寸表4工频耐压试验电压值表5 变压器的空载电流、空载损耗与负载损耗表6 极限允许温升表7 变压器声级水平.
2
7
9
11 16 16 16 17 上
心 JB/T11354—2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由成都机床电器研究所归口。 本标准起草单位：荆州市中宇机床电器有限公司、成都机床电器研究所、北京电器有限公司、九川
集团有限公司。
本标准主要起草人：汪海、熊伟、唐大保、郑武。 本标准为首次发布。
II JB/T11354—2013
引言
通过本标准的制定，规范机械设备用变压器的技术要求和检验规则，以此作为交流50Hz（或60Hz）额定输入电压660V及以下、额定输出电压1000V及以下、额定容量至250kVA的机械设备用单相、三相干式变压器（包括自耦变压器）设计、生产和使用的依据，从而充分满足市场需求和使用需要。
这类变压器在机械设备及自动化系统中，作为交流变换电源及其他要求的电源变压器。
II JB/T11354—2013
机械设备用变压器
1范围
本标准规定了机械设备用变压器（以下简称变压器》的术语和定义、分类、特性、产品的有关资料。 正常的使用、安装和运输条件、结构和性能要求、试验等。
本标准适用于单相、三相干式变压器（包括自耦变压器》 多相变压器及用于特殊场合或按特殊要求制造的变压器，当没有相应标准时，本标准可以全部或部
分适用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1094.1-1996电力变压器第1部分：总则 GB/T1094.10--2003电力变压器第10部分：声级测定 GB1094.11一2007电力变压器第11部分：千式变压器 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2900.15电工术语变压器、互感器、调压器和电抗器 GB4208外壳防护等级（IP代码） GB/T5169.10—2006电工电子产品着火危险试验 第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T5169.11—2006电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
GB5226.1--2008机械电气安全机械电气设备 第1部分：通用技术条件 GB/T13384机电产品包装通用技术条件 GB14048.1—2006低压开关设备和控制设备第1部分：总则
3术语和定义
GB/T2900.15和GB14048.12006界定的术语和定义适用于本文件。
4分类
4.1变压器按结构型式分为单相变压器和三相变压器。 4.2变压器按绕组结构分为双绕组变压器、多绕组变压器和自耦变压器。 4.3变压器按冷却方式分为自然冷却式（AN）变压器和空气风冷式（AF）变压器。 4.4变压器按中性点绝缘水平分为全绝缘变压器（中性点对地的绝缘强度与线端相同）和分级绝缘变压器（中性点对地的绝缘强度较线端低，也称为半绝缘变压器）。
1 JB/T11354—2013
5特性
5.1结构型式 5.1.1额定容量较小的变压器一般为开启式结构，接线端单独防护；额定容量较大的变压器一般为有外壳结构，适宜在电气箱外单独装置。 5.1.2空气风冷式（AF）变压器为有外壳结构，外壳内装置有低噪声变压器专用风扇，外壳上装置有控制风机电源通断用的防护式断路器。 5.1.3装置有绕组温控开关的变压器，在各相绕组热点处均埋置有温控开关元件，各温控开关元件之间采用串联接法。 5.2型号及含义
除本标准规定外，有关变压器型号的其他内容由制造厂自行规定。 BDOO-OOO
湿热带型：TH；干热带型：TA 电压等级，单位为千伏（kV）额定容量，单位为千伏安（kVA）系列派生代号设计序号特征代号（如：D表示单相；S表示三相： DO表示单相自耦：SO表示三相自耦）机械设备用变压器
5.3基本参数 5.3.1额定容量
变压器的额定容量：最大为250kVA。 5.3.2额定频率
变压器的额定频率：50Hz（或60Hz）。 5.3.3额定电压
变压器的额定绝缘电压：60V、100V、160V、300V、690V、1000V。 变压器的额定工作电压：输入至660V，输出至1000V。
5.3.4工作制
在额定负载下，变压器适用于不间断工作制。 5.4联结组
GB1094.1—1996中第6章适用。 5.5外形尺寸与安装尺寸
变压器的外形尺寸与安装尺寸应符合具体产品标准的要求。
2 JB/T11354—2013
6产品的有关资料
6.1资料的内容
制造厂应规定下列有关资料： a）制造厂厂名或商标： b）变压器名称、型号或系列号： c）变压器符合的标准编号； d）出厂编号； e）制造年月： f）相数（见4.1) g）冷却方式（见4.3）： h）额定容量（见5.3.1）； i）额定输入、输出电压，包括各分接电压（如果有）（见5.3.3）； j）额定频率（见5.3.2）： k）外壳防护等级，对有外壳的变压器而言（见8.1.6）： 1）联结组标号（单相变压器和自耦变压器无此项要求）（见5.4）； m）总重： n）污染等级（见7.1.3.2）； 0）认证标志（如适用）。
6.2标志 6.2.1铭牌
6.1a）～m）项的资料内容应标在变压器的铭牌上，铭牌应固定在明显可见的位置。铭牌上所标志的内容应永久保持清晰。如果位置许可，也可将其余项目的参数标在铭牌或变压器上，或者包含在制造厂公布的文件中。 6.2.2接线端子标志
单相变压器各接线端子应有电压标志，有同名端标志要求时，应有同名端标志；三相变压器应有明确的相序标志，当有中性点引出时，应有中性端标志。 6.2.3保护接地标志
变压器保护接地端子附近应有明确的保护接地标志，该标志应能清楚而永久的识别。 6.2.4其他标志
变压器的其他标志包括以下内容： a）在变压器或变压器外壳上应有产品合格标志： b）有外壳的变压器应在可开门的正面有带电警示标志； c）风冷变压器在风机电源断路器附近应有“风机开关”标志； d）装置有绕组温控开关的变压器，在温控开关引出线附近应有温控开关引出线标志。
6.3技术文件
变压器应有产品合格证、使用说明书，除此之外，箱装产品应有装箱单；容量为10kVA以上的变压器应附常规试验报告；装置有风冷专用风机、绕组温控开关的变压器应有相应的安装、使用说明文件
3
