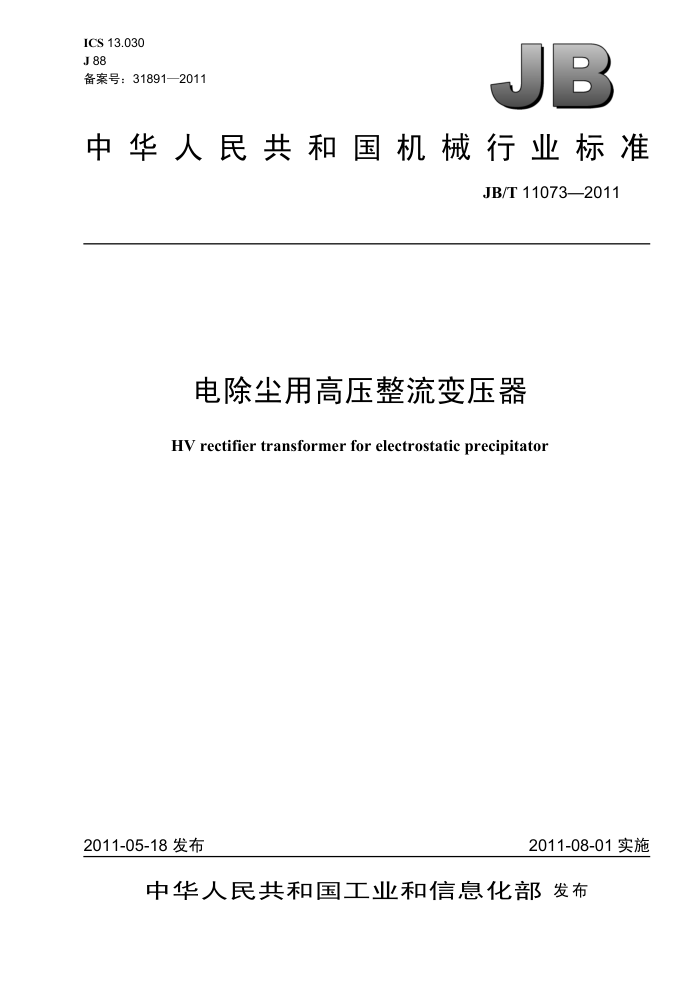

ICS 13.030 J 88 备案号：31891—2011
B
中华人民共和国机械行业标准
JB/T 11073—2011
电除尘用高压整流变压器
HV rectifier transformer for electrostatic precipitator
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 11073—2011
目 次
前言， 1 范围
规范性引用文件. 3 术语和定义. 4产品分类与标记.. 4.产品分. 4.2产品标记. 5基本参数 5.1额定输出直流电压等级. 5.2额定输出直流电流等级.. 6技术要求.… 6.1 使用条件 6.2 额定直流输出电压 6.3 般检查 6.4 绝.. 6.5 效率、功率因数. 6.6 性能参数 6.7 阻抗电压. 6.8 温升. 6.9 负载等级. 6.10 负载特性, 6.11 安全保护装置 6.12 油箱及其附件的技术要求．试验方法. 7.1 一般检查... 7.2 绝缘耐压试验 7.3 效率与功率因数的测定和计算， 7.4 空载损耗、空载电流的测定 7.5 阻抗电压、负载损耗的测定.… 7.6 温升试验. 7.7 负载试验... 7.8 闪络试验... 7.9 开路冲击试验 7.10短路冲击试验.. 8检验规则..… 8.1出厂检验.. 8.2型式检验 9标志、使用说明书、包装、运输和贮存
9.1 标志. 9.2 使用说明书。 9.3 包.装.. 9.4 运输.. 9.5 贮存. 表1 整流变压器效率、功率因数，表 2 整流变压器的性能参数表 3 整流变压器各部分的极限温升. 表 4 整流变压器的检验项目
前言
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会归口。 本标准起草单位：福建龙净环保股份有限公司、大连电子研究所、浙江佳环电子有限公司。 本标准主要起草人：谢小杰、池锦富、黄笑英、刘发秀、郭知初、蒋庆龙本标准为首次发布。
II JB/T 11073—2011
3.6
高压硅堆HV silicon stack 由多个硅整流二极管以适当方式（如封装）串联起来组成的器件。
3.7
结温 junction temperature 整流二极管PN 结的工作温度。
3.8
额定容量 rated power 额定输入电压与额定输入电流的乘积。
3.9
高压测量电阻 IHV measuring resistance 设置于整流变压器内部高压输出端、为测量二次侧高压的电阻。
3.10
高阻抗great impedance 阻抗电压不低于30%。
3.11
低阻抗low impedance 阻抗电压小于30%。
4　产品分类与标记 4.1产品分类 4.1.1按整流变压器高压输出端安装位置，分为侧出式和顶出式。 4.1.2按整流变压器阻抗电压大小，分为高阻抗和低阻抗。低阻抗整流变压器必须配电抗器。 4.2产品标记
GGAi—A/kV
自定义标记（制造厂根据需要自行定义）额定输出直流电压（平均值）额定输出直流电流（平均值）调压方式，如02 为晶闸管调压冷却方式为油浸自冷高压用硅整流
示例： GGA;02一1.0 A/72 kVYTC，表示硅整流高压用整流变压器，油浸自冷，晶闸管调压，额定输出直流电流为 1.0 A
额定输出直流电压为72kV，YT表示一体化，C表示侧出式。 5基本参数 5.1额定输出直流电压等级
额定输出直流电压（平均值）应在下列数值中选取（单位为kV)：40、50、60、66、72、80、90、 100、120。当用户有特殊要求时，需在订货合同或技术协议上注明。 5.2额定输出直流电流等级
额定输出直流电流（平均值）应在下列数值中选取（单位为A）：0.05、0.1、0.2、0.3、0.4、0.5
