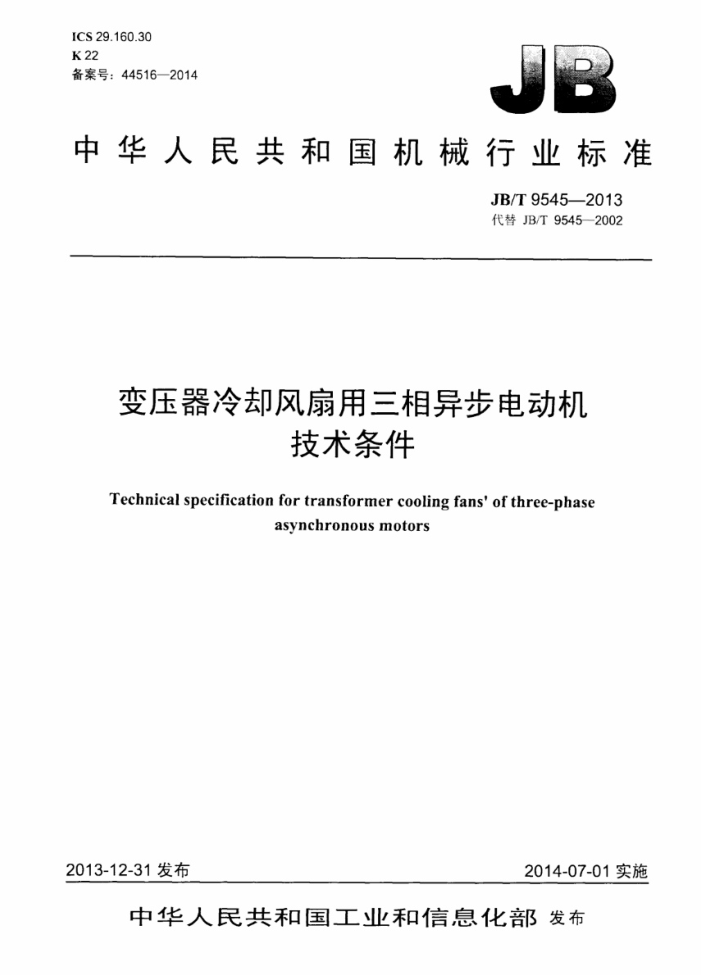

ICS29.160.30 K 22 备案号：44516—2014
中华人民共和国机械行业标准
JB/T9545—2013 代替JB/T9545—2002
变压器冷却风扇用三相异步电动机
技术条件
Technical specification for transformer cooling fans' of three-phase
asynchronous motors
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T9545—2013
目 次
前音
范围 2 规范性引用文件 3 型式、基本参数与尺寸 4 技术要求 5 试验方法. 6 检验规则
1
5
标志、包装、运输与贮存
8 JB/T9545-—2013
前言
本标准按照GBT1.1-2009给出的规则起克。 本标准代替JB/9545一2002《变压器冷却风扇用三相异步电动机技术条件》：与JB/9545一2002
相比主要技术变化如下：
一增加本标准使用范围“凡属于本系列电动机所派生的其他类似用途各种电动机也可参照执行”。
增加规范性引用文件“GB/T2828.1一2012”。 因原标准4.1“电动机应符合本标准要求，并按照经规定程序批准的图样及技术文件制造”不必叙述，删除4.1的要求：在本标准4.1中对于有特殊使用环境条件的电动机增加注释。 根据实际生产需要，在4.9中增加155（F）级绝缘的要求。 按照GB12350一2009的要求，把4.14改为“电动机定子绕组对机壳及绕组相互间的绝缘电阻在热状态下或温升试验后，应不低了5.0MQ，或常态下应不低于50MQ”。 在4.15增加试验设备的容量和跳闸电流的要求，电压的有效值规定为1760V；条款增加“大批连续生产的电动机进行检查试验时，允许将试验时问缩短至1s，而试验电压的有效值为2110V，试验电压用试棒施加”的要求；删除升高电压代替定子绕组匝问绝缘冲出击耐电压的试验方法。 在4.16对电动机的定子绕组规定了匝间绝缘冲出耐电压试验要求，规定了“冲击试验电压（峰值）为2500V”，并增加内容“在冲击耐电压试验时，允许以对定子绕组的过程检验来代替电动机的出厂检查试验，但应有明确可靠的措施，保证在后续的生产和安装过程中绕组绝缘不致受到损伤” 在4.17对电动机绕组对机壳及绕组相互间的绝缘电阻规定了“交变湿热试验6周期后应不低于 0.22MQ”并对绝缘耐电压要求重新规定为“85%试验电压，历时1min，无击穿或闪络现象。 跳闸电流不大于30mA：增加“泄漏电流不应超过0.25mA”的要求。 删除原4.25质量保证期的要求，重新规定为4.24“本标准对安全未作规定之处应按GB12350 2009中相应的规定执行” 增加5.2耐电压试验“应在电动机温升稳定后进行，并应在定子绕组的绝缘电阻测量、超速试验及短时过转矩试验之后进行”的要求，并将原标准5.2的内穿调整为5.3。
-
一
一
一在6.2b）中增加绕组相互问的绝缘电阻测定：删除e）中升高电压试验。
修改6.6中抽样要求，按照GB/T2828.1的规定来执行。 按照GB12350-2009的要求，增加铭牌中内容。
质量保证期由制造厂保证，删除原标准7.5和7.6的要求。 将原标准7.7调整为7.5并对内容重新作了规定。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：中国电器科学研究院有限公司、广州微型电机厂有限公司、横店集团联宜电机有
限公司、广州威凯检测技术研究院。
本标准主要起草人：罗军波、洗康，陆建国、黄海燕、姚磊。 本标准所代替标准的历次版本发布情况为：
ZBK22002-1988: —JB/T9545—2002。
I JB/T9545—2013
变压器冷却风扇用三相异步电动机技术条件
1范围
本标准规定了YBF系列变压器冷却风扇用三相异步电动机的型式、基本参数与尺寸、技术要求。 试验方法、检验规则、标志、包装、运输与贮存的要求。
本标准适用丁YBF系列变压器冷却风扇用三相异步电动机（以下简称电动机），凡属于本系列电动机所派生的其他类似用途各种电动机也可参照执行。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB755-2008旋转电机定额和性能 GB/T1032—2005三相异步电动机试验方法 GBT1236-2000工业通风机用标准化风道进行性能试验 GB/T2423.4-2008 3电T电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+
12h循环）
GB/T2828.1一2012计-数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56~400和凸缘号55~ 1080
GB/T4798.1—2006 电工电子产品应用环境条件第1部分：贮存 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1--2006旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12350—2009小功率电动机的安全要求 GB/T22719.1-2008交流低压电机散嵌绕组匝问绝缘第1部分：试验方法 GB/T22719.2--2008交流低压电机散嵌绕函问绝缘 第2部分：试验限值
3 型式、基本参数与尺寸
3.1电动机的外壳防护等级为IP55. 3.2电动机的冷却方法为IC0141。 3.3电动机安装型式可制成下列基本型式：
a）IMV2型一一立式安装，有两个端盖、无底脚、轴伸向上，非轴伸端端盖带凸缘的电动机： b）IMB20型-机座有抬高底脚的电动机（或带罩式）： c）IMB3型一一机座带底脚的电动机。
1 JB/T95452013
以上结构型式如图1所示。
31IMV2型
b)IMB20型（或书罩式）
c) IMB3 型
图1 JB/T95452013
3.4 电动机的额定电压为380V 3.5 电动机的额定频率为50Hz。 3.6 电动机的定额是以连续工作制（S1）为基准的连续定额。 3.7 电动机的机座号与转速及功率的对应关系应符合表1的规定。
表1
同步转速r/min
机座号
铁心长度代号
1 500
1 000
颜定功率kW
63
0.18 0.25 0.37 0.55
/
1
71
2
1 2 1 1
一
80
0.55 0.75 1.1 1.5 2.2
90
100 112
1
3.8 电动机的安装尺寸及公差应符合图1和表3的规定，外形尺寸应不大于表3的规定。 3.9 电动机轴伸键的尺寸及其公差应符合表2的规定。
表2 键 宽 5.0 6.030 8.0.00
单位为毫米
键 高
轴仲直径
5.030 6.0 7. 0
16 19 24 28
3.10 轴伸接合部分中点的圆周在轴转动时的径向圆跳动公差应不大于表4的规定。 3.11 电动机轴中心线对底脚支撑面的平行度应不超过0.1：100。 3.12 2电动机底脚支撑面的平面度以底脚轴向总长度计算应不超过0.04：100。
3 JB/T9545 5—2013
90 SLI
OEt O5t 0t ost 00S
7 05 QI
05
S7
外 80 -
S61
08
OOE
081
4 4
-
/S Z1/8W SI/01W W 59 s01
-
-
2
5
K
n
-
59-06 z
1
" 19s's1 0g-s 00g9 800-91 608-61
0t
00 0
D
寸 2 H 装 5 安 E 0
90g8 08 288 8
3 表
3
SS E8
SS
a 5 - 8 - ZV - V
SF+8 SIFt S'IFESI OZFEPE 0'FES1 L'0F0S L'0F001 1FS L'0F001 1F2 S'0FS8 S0-0Z S'OFOL 1FS2 L'0F021 10F0 L0FOt1 2F912
1
ff E9
2 - 2 - 2 - 2
001 zl
F
08
06
E
ZAWI
EEI
4
