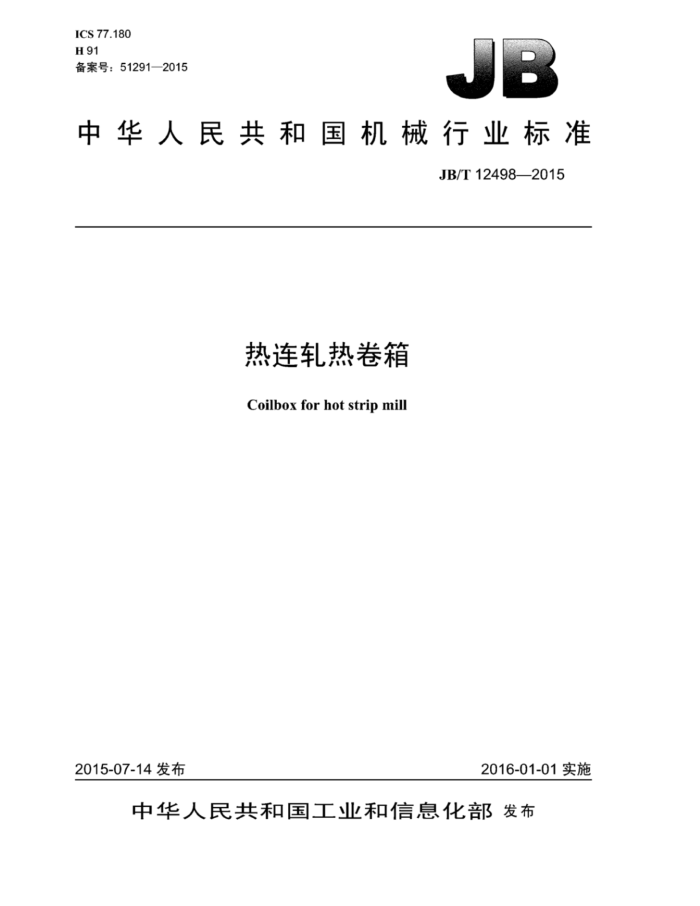

ICS 77.180 H91 备案号：51291—2015
中华人民共和国机械行业标准
JB/T12498—2015
热连轧热卷箱
Coilbox for hot strip mill
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准热连轧热卷箱 JB/T12498—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
串
210mmX297mm*0.75印张-23千字
2016年1月第1版第1次印刷
定价：15.00元
*
书号：15111-12911 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12498—2015
目 次
前言 1 范围
1
规范性引用文件. 3型式与基本参数. 3..型.. 3.2基本参数 4技术要求 4.1一般规定.. 4.2主要零件技术要求 4.3电气系统.. 4.4 液压系统 4.5 装配. 4.6 涂装和外观. 4.7 安装施工及验收 5试验方法， 5.1 总则.. 5.2 运转前准备.. 5.3 空载试运转. 5.4负载运行.. 6检验及验收规则.
2
.6
6.1 检验规则 6.2 验收规则. 7标志、包装运输和贮存
8
图1 热卷箱结构示意图
表1热连轧热卷箱的基本参数 JB/T12498—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：大连华锐重工集团股份有限公司。 本标准主要起草人：李海峰、曲非、高抑平、张彦萍、刘溶冰。 本标准为首次发布。
II JB/T12498—2015
热连轧热卷箱
1范围
本标准规定了热连轧热卷箱（以下简称热卷箱）的型式、基本参数、技术要求、试验方法、检验及验收规则，标志，包装，运输和存。
本标准适用于热连轧生产线上对中间坏进行卷取和开卷的热连轧热卷箱
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700碳素结构钢 GB/T1184一1996形状和位置公差 未注公差值 GB/T3077 合金结构钢 GB/T3766 液压系统通用技术条件 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T10095.1—2008圆柱齿轮精度制盒 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008[ 圆柱齿轮 精度制 第2部分：径向综合偏差与径向跳动的定义和允许值 GB50386 轧机机械设备工程安装验收规范 GB/T50744 轧机机械设备安装规范 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.2 重型机械通用技术条件第2部分：火焰切割件 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T 5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.5 重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件第7部分：铸钢件补焊 JB/T5000.8一2007重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T 5000.11 重型机械通用技术条件 ：第11部分：配管 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装 JB/T5000.14 重型机械通用技术条件 第14部分：铸钢件无损探伤 JB/T5000.15一2007重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6396 大型合金结构钢锻件主 技术条件 JB/T6397 大型碳素结构钢锻件 技术条件 JB/T6402 大型低合金钢铸件 JB/T12498—2015
3型式与基本参数
3.1型式
热卷箱的型式如图1所示。 3.2基本参数
热卷箱的基本参数应符合表1的规定。
海
好
热卷箱中心线
司
E
1A托卷辑中心线
图热卷箱结构示意图 JB/T124982015
带钢进给方向
元
P
10
13
12
11
14
1A托卷辑中心线
说明： 1 成型辊： 2- 弯曲： 3- 卷取区机架： 4 稳定器： 5- 开卷器：
11—3号托卷辑： 12——2号托卷辊； 13——1号托卷辊： 14— 推卷器： 15- 入口导槽。
6 开卷侧导位：
保温墙：开尾销：
7-
8- 9 夹送矫直辊装置： 10 开卷区机架：
图1 热卷箱结构示意图（续）表1 热连轧热卷箱的基本参数
辊子直径（弯曲辑、1号托卷辊/偏转辊、成型辊
成卷 开卷
常规轧制年产量万t
中间坏规格（厚度×宽度）
辊身长度 2号托卷辊、3号托卷辊、 速度 速度 温度 卷取
公称规格
（最大） （最大） m/s
mm
矫直夹送辊）
℃
mm
m/s 2.5 900~1100 150 2.5 900~1100 200 2.5 900~1100 250 2.5 900~1100 350 2.5 900~1100 400 2.5 900~1100 400 2 900~1100 450 2
mm $450/±400 $450/+400 $450/6400 450/6400 450/6400 450/±400 $450/400 450/=400
1 250 (25~55)X (600~1100) 1300~1400 1450 (25~55）X(700~1300) 1500~1600 1 500 (25~55) X （700 350 1550~1650 1 580 (25~45)X(800-1450) 1630~1730 1 700 (25~45) C800 550 1 750~1 850 1 780 (2545)X (8001630) 1830~1930 2 050 (25~40)X (900-1930) 2100~2200 2250 (25~40) C900 1301 2300~2400
5 5
5.8 5 5 5 5
900~1100 500
注：辊子包括弯曲辊、 瑞转 成型辊、1号托卷辊、2号托卷辊、3号托卷辊、矫直夹送辊 JB/T12498—2015
4技术要求
4.1一般规定 4.1.1材料
热卷箱制造所用的材料，应有材料生产厂或检验机构出具的符合国家（行业）标准的合格证明书，必要时制作单位应复验。若无合格证明书，则应做取样试验，只有合格的材料才能使用。 4.1.2铸件 4.1.2.1铸铁件通用技术条件应符合JB/T5000.4的规定。 4.1.2.2有色金属铸件通用技术条件应符合JB/T5000.5的规定。 4.1.2.3铸钢件通用技术条件应符合JB/T5000.6的规定。 4.1.2.4铸钢件补焊通用技术条件应符合JB/T5000.7的规定，对补焊处应按JB/T5000.14的规定进行超声及磁粉检验。 4.1.3锻件 4.1.3.14 锻件通用技术条件应符合JB/T5000.8的规定。 4.1.3.2锻件无损检测应符合JB/T5000.15的规定。 4.1.4焊接件 4.1.4.1 焊接件应符合JB/T5000.3的规定 4.1.4.2辊道支架、电动机底座、减速机底座等关键焊接件加工前应做消除应力处理。 4.1.4.3采用火焰切割制造的零部件通用技术条件应符合JB/T5000.2的规定。 4.1.5切削加工件
切削加工件通用技术条件应符合JB/T5000.9的规定。 4.2主要零件技术要求 4.2.1辊体 4.2.1.1入口导槽辑道辑体材料不应低于JB/T6397规定的35钢。 4.2.1.2成卷区辊道辑体材料不应低于GB/T3077规定的20CrNiMo钢。 4.2.1.3开卷区辊道辊体材料不应低于GB/T3077规定的20CrNiMo钢。 4.2.1.4辊体热处理硬度为230HBW；辊面堆焊厚度6mm，表面硬度≥38HRC；辑辊颈硬度为40HRC~ 45HRC 4.2.1.5安装轴承的面表面粗糙度Ra最大允许值为1.6um 4.2.1.6辊体堆焊表面粗糙度Ra最大允许值为3.2um。 4.2.1.7 主要方向，跳动公差不应低于GB/T1184一1996规定的6级。 4.2.1.8 辊道辊体堆焊前均应进行超声检测，质量等级达到JB/T5000.15一2007规定的IⅡⅢ级。 4.2.1.9 辑辊体堆焊层应进行超声检测，质量等级达到JB/T5000.15一2007规定的III级。 4.2.2 主机架 4.2.2.1 主机架材料不应低于GB/T700规定的Q345B钢 4.2.2.2精加工前应进行消除应力处理。 4
