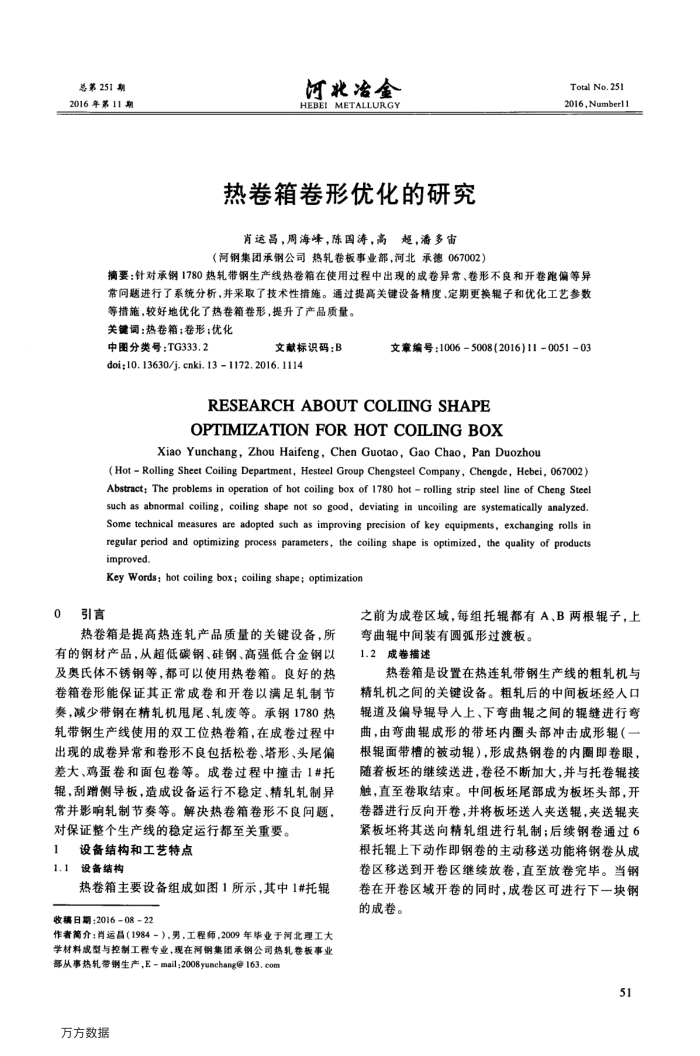

总第251期 2016年第11期
河北冶金 HEBEIMETALLURGY
热卷箱卷形优化的研究肖运昌，周海峰，陈国涛，高
超，潘多宙
（河钢集团承钢公司热轧卷板事业部，河北承德067002）
Total No.251 2016,Numberl1
常问题进行了系统分析，并采取了技术性措施。通过提高关键设备精度、定期更换辊子和优化工艺参数
等措施，较好地优化了热卷箱卷形，提升了产品质量。关键词：热卷箱；卷形：优化
中图分类号：TG333.2
文献标识码：B
doi;10. 13630/j. cnki. 13 1172. 2016. 1114
文章编号：10065008(2016)11005103
RESEARCHABOUTCOLIINGSHAPE OPTIMIZATIONFORHOTCOILINGBOX
XiaoYunchang，ZhouHaifeng，Chen Guotao,Gao Chao，Pan Duozhou
( Hot Rolling Sheet Coiling Department, Hesteel Group Chengsteel Company, Chengde, Hebei, 067002) Abstract: The problems in operation of hot coiling box of 1780 hot rolling strip steel line of Cheng Steel such as abnormal coiling, coiling shape not so good, deviating in uncoiling are systematically analyzed. Some technical measures are adopted such as improving precision of key equipments, exchanging rolls in regular period and optimizing process parameters, the coiling shape is optimized, the quality of products improved.
Key Words: hot coiling box; coiling shape; optimization
引言
热卷箱是提高热连轧产品质量的关键设备，所
有的钢材产品，从超低碳钢、硅钢、高强低合金钢以及奥氏体不锈钢等，都可以使用热卷箱。良好的热卷箱卷形能保证其正常成卷和开卷以满足轧制节奏，减少带钢在精轧机甩尾、轧废等。承钢1780热轧带钢生产线使用的双工位热卷箱，在成卷过程中出现的成卷异常和卷形不良包括松卷、塔形、头尾偏差大、鸡蛋卷和面包卷等。成卷过程中撞击1#托辊，刮蹭侧导板，造成设备运行不稳定、精轧轧制异常并影响轧制节奏等。解决热卷箱卷形不良问题，对保证整个生产线的稳定运行都至关重要。
1
设备结构和工艺特点
设备结构 1.1
热卷箱主要设备组成如图1所示，其中1#托辑收稿日期：201608-22
作者简介：肖运昌（1984－），男，工程师，2009年毕业于河北理工大学材料成型与控制工程专业，现在河钢集团承钢公司热轧卷板事业
部从事热轧带钢生产，E-mail：2008yunchang@163.com 万方数据
之前为成卷区域，每组托辊都有A、B两根辊子，上
弯曲辊中间装有圆弧形过渡板。 1.2成卷描述
热卷箱是设置在热连轧带钢生产线的粗轧机与精轧机之间的关键设备。粗轧后的中间板坏经人口辊道及偏导辊导人上、下弯曲辊之间的辊缝进行弯曲，由弯曲辑辊成形的带坏内圈头部冲击成形（一根辊面带槽的被动辑），形成热钢卷的内圈即卷眼，随着板坏的继续送进，卷径不断加大，并与托卷辑接触，直至卷取结束。中间板坏尾部成为板坏头部，开卷器进行反向开卷，并将板坏送人夹送辊，夹送辊夹紧板坏将其送向精轧组进行轧制；后续钢卷通过6 根托辊上下动作即钢卷的主动移送功能将钢卷从成卷区移送到开卷区继续放卷，直至放卷完毕。当钢卷在开卷区域开卷的同时，成卷区可进行下一块钢的成卷。
51
