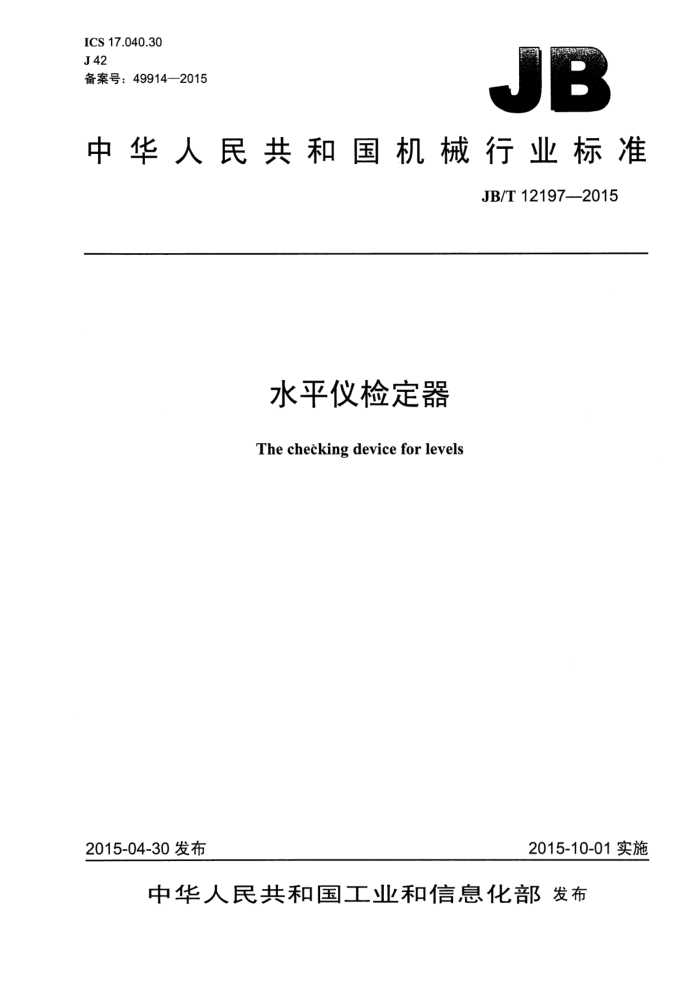

ICS17.040.30 J42 备案号：49914—2015
JB
中华人民共和国机械行业标准
JB/T121972015
水平仪检定器
The checking device for levels
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T121972015
目 次
前言 1范围.... 2规范性引用文件 3术语和定义. 4型式与基本参数 4.1型式. 4.2基本参数， 5要求 5.1 外观... 5.2 相互作用. 5.3 平面度... 5.4 微分筒边缘与固定套管横刻线间的距离， 5.5 分度盘的径向圆跳动... 5.6 分度盘至指标板的距离 5.7 刻度尺刻线面棱边至读数鼓轮外圆的距离 5.8 工作台面的表面粗糙度和硬度 5.9 水准器零位正确性 5.10 分度值或分辨力误差， 5.11 回程误差
I
检验条件. 检验方法. 7.1 外观... 7.2 相互作用。 7.3 平面度 7.4 微分筒边缘与固定套管横刻线间的距离 7.5 分度盘的径向圆跳动 7.6 分度盘至指标板的距离. 7.7 刻度尺刻线面棱边至读数鼓轮外圆的距离 7.8 工作台面的表面粗糙度和硬度 7.9 水准器零位正确性.. 7.10 分度值或分辨力误差 7.11 回程误差， 8标志与包装 8.1标志. 8.2 包装附录A（资料性附录） 水平仪检定器分度值误差及回程误差的检定数据处理实例..
6
7
?
X
C
图1 杠杆螺旋副式水平仪检定器 JB/T121972015
图2 螺旋副式水平仪检定器图3 电感式数显水平仪检定器图4光栅式数显水平仪检定器. 图5斜块式水平仪检定器.. 图6 刮制工作台面平面度的检验.. 图7 分度值或分辨力误差的检验..
.
5 ...6
表1水平仪检定器的分度值或分辨力、测量范围表2水平仪检定器工作台面的表面粗糙度和硬度表A.1分度值误差及回程误差
+
4
II JB/T121972015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位；河南省计量科学研究院。 本标准参加起草单位：平顶山市质量技术监督检验测试中心、郑州瑞达量仪科技有限公司、郑州铁
路局质量技术监督所、郑州中控计量有限公司。
本标准主要起草人：贾晓杰、黄玉珠、秦志阳、何胜利、王伯俭、马喜伟、范乃胤。 本标准为首次发布。
III JB/T12197—2015
水平仪检定器
1范围
本标准规定了水平仪检定器的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装等。
本标准适用于分度值或分辨力为0.0025mm/m、0.004mm/m和0.005mm/m的水平仪检定器。
2规范性引用文件
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T14436—1993 工业产品保证文件总则 GB/T17163—2008 几何量测量器具术语基本术语 GB/T17164—2008 几何量测量器具术语产品术语 JB/T9329—1999 仪器仪表运输运输储存基本环境条件及试验方法
3术语和定义
GB/T17163一2008、GB/T17164一2008界定的以及下列术语和定义适用于本文件。
3.1
水平仪检定器 thecheckingdeviceforlevels 主要由工作台、微分筒（或显示屏）、调节手轮与纵横向水准器、定位块等组成，用传感器或精密
丝杠将线位移转换为角位移，并以数字显示的一种测量小角度的精密仪器。主要用于检验框式水平仪和条式水平仪的分度值误差。
4型式与基本参数
4.1型式
水平仪检定器外形结构示意图见图1～图5，图示仅供图解说明，不表示详细结构。 4.2 2基本参数
水平仪检定器的分度值或分辨力、测量范围见表1的规定 JB/T12197—2015
挡块
工作合
定位块
横向水准器
手轮
微分简
纵向水准器
底脚调整螺钉
图1 杠杆螺旋副式水平仪检定器
工作合
圆水准器
分度盘
指标板
砖面
纵向水准器
底脚调整螺钉
图2 螺旋副式水平仪检定器
可调工作合
纵向水准器
挡块
定位块
数显指示器
横向水准器通信接口，
o 6
手轮
具
电源接口
m
底脚调整螺钉
主体
图3 3电感式数显水平仪检定器
2 JB/T12197—2015
定位块
挡块 可调工作合 数显窗口 纵向水准器
横向水准器
清零键（复位）
O
7
电源插座
手轮
电源开关
调整螺钉
-
图4光栅式数显水平仪检定器
定位块
工作合
250
标尺
读数鼓轮
1 : 10
调整螺钉
图5斜块式水平仪检定器
表1水平仪检定器的分度值或分辨力、测量范围
测量范围
分度值或分辨力 0.0025mm/m或0.5" 0.004mm/m或0.8 0.005mm/m或1"
（0~1.5）mm/m或0~300
5要求
5.1外观 5.1.1水平仪检定器工作台面应无碰伤、锈蚀及明显划痕；非工作表面应无毛刺、脱漆或镀层脱落以及影响外观质量的其他缺陷。 5.1.2读数机构的刻线应清晰、平直、均匀，无目力可见的断线、脱色、短线、线结和长短粗细不一现象。 5.1.3水平仪检定器的数显窗应透明、洁净，无气泡、划痕等缺陷，数字显示应完整，清晰。
3 JB/T12197—2015
5.2相互作用 5.2.1功能键、旋钮和电源开关应灵活、可靠。 5.2.2工作台绕轴回转时应平稳灵活，没有阻滞和卡住现象。微分筒或分度盘转动时应平稳，没有时松时紧现象。底脚螺钉要稳固。 5.2.3刻度尺棱边应平直，并与读数鼓轮上刻线平行。 5.3平面度 5.3.1水平仪检定器的工作台面平面度误差不应大于0.005mm，且工作台面不允许呈凸形。 5.3.2螺旋副式水平仪检定器的砧面平面度误差不应大于0.001mm。 5.4微分筒边缘与固定套管横刻线间的距离
杠杆螺旋副式水平仪检定器的微分筒边缘与固定套管横刻线间的距离允许压线不大于6格，离线不大于10格。 5.5分度盘的径向圆跳动
螺旋副式水平仪检定器的分度盘径向圆跳动不应大于0.05mm。 5.6分度盘至指标板的距离
螺旋副式水平仪检定器的分度盘至指标板距离不应大于0.25mm 5.7刻度尺刻线面棱边至读数鼓轮外圆的距离
斜块式水平仪检定器刻度尺刻线面棱边至读数鼓轮外圆的距离不应大于0.4mm。 5.8工作台面的表面粗糙度和硬度
水平仪检定器工作台面的表面粗糙度和硬度不应大于表2的规定，
表2水平仪检定器工作台面的表面粗糙度和硬度
表面粗糙度Raμm
工作台材料合金工具钢优质灰铸铁花岗岩
工作面硬度 713 HV 180 HBW 70 HS
0.10 0.80 0.80
5.9水准器零位正确性 5.9.1水平仪检定器的纵向水准器零位正确性不应大于2格。 5.9.2杠杆螺旋副式、电感式、光栅式水平仪检定器的横向水准器零位正确性不应大于2格。 5.9.3螺旋副式水平仪检定器的横向水准器零位正确性为气泡不应超过水准器圆刻线范围。 5.10分度值或分辨力误差
水平仪检定器的分度值或分辨力误差不应大于标称分度值或分辨力的6%。 5.11回程误差
水平仪检定器的回程误差不应大于0.3格。
4 ICS17.040.30 J42 备案号：49914—2015
