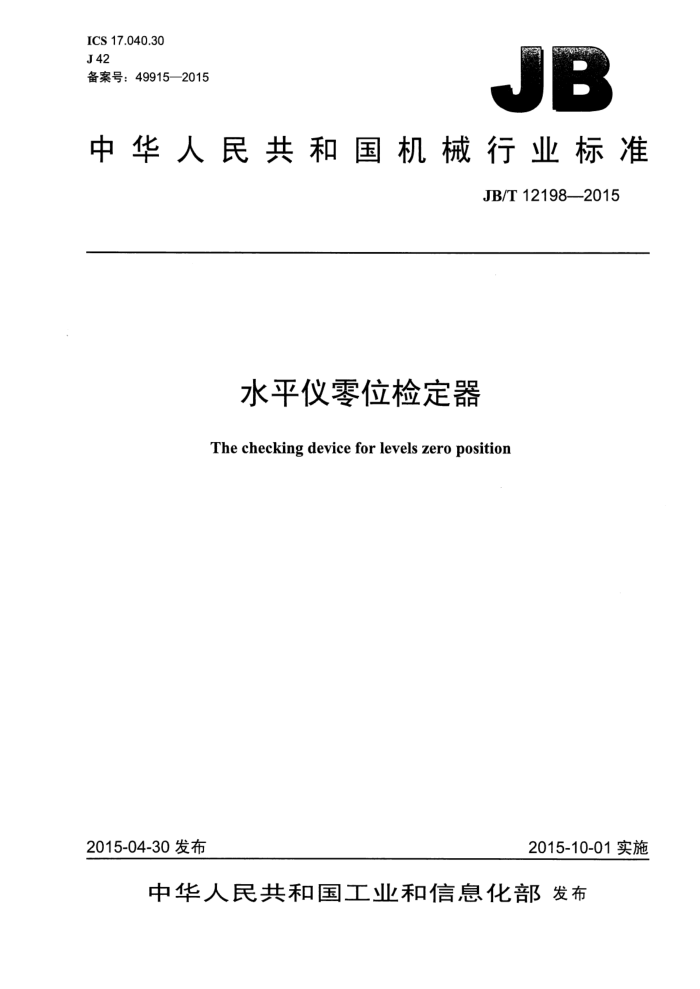

ICS17.040.30 J 42 备案号：49915—2015
JB
中华人民共和国机械行业标准
JB/T12198—2015
水平仪零位检定器 The checking device for levels zero position
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华 人民共 和国
机械行业标准水平仪零位检定器 JB/T12198—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2015年12月第1版第1次印刷
定价：15.00元
*
书号：15111·12794 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12198—2015
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 4 型式... 5
1
要求.. 5.1外观 5.2 相互作用. 5.3 材料和硬度 5.4 工作面的平面度. 5.5 标准心轴素线直线度和两端直径差 5.6 平行平尺的平面度、平行度.. 5.7 标准心轴安装在水平仪零位检定器上的垂直度 5.8平行平尺安装在水平仪零位检定器上的垂直度 6 检验条件
检验方法 7.1 外观. 7.2 相互作用 7.3 表面粗糙度和硬度， 7.4 工作面的平面度 7.5 标准心轴素线直线度和两端直径差. 7.6 平行平尺的平面度、平行度.. 7.7 标准心轴安装在水平仪零位检定器上的垂直度 7.8 平行平尺安装在水平仪零位检定器上的垂直度
7
8标志与包装 8.1标志. 8.2包装附录A（资料性附录） 水平仪零位检定器心轴的规格尺寸附录B（资料性附录） 专用检具的要求 JB/T12198—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：河南省计量科学研究院本标准参加起草单位：平顶山市质量技术监督检验测试中心、郑州瑞达量仪科技有限公司、郑州铁
路局质量技术监督所、郑州中控计量有限公司。
本标准主要起草人：贾晓杰、黄玉珠、郭红梅、杨团营、王伯俭、马喜伟、苏清磊、周富拉。 本标准为首次发布。
II JB/T12198—2015
水平仪零位检定器
1范围
本标准规定了水平仪零位检定器的术语和定义、型式、要求、检验条件、检验方法、标志与包装等。 本标准适用于测量范围为300mm的水平仪零位检定器。
规范性引用文件
2
下列文件对于本文中的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T4879—1999 9防锈包装 GB/T5048—1999 防潮包装 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 8工业产品使用说明书 总则 GB/T14436—1993 工业产品保证文件总则 GB/T 171632008 几何量测量器具术语 基本术语 GB/T17164—2008 几何量测量器具术语 产品术语 GB/T20428——2006 岩石平板 GB/T22095—2008 铸铁平板 JB/T9329—1999 仪器仪表运输运输储存基本环境条件及试验方法
3术语和定义
GB/T17163—2008、GB/T17164—2008界定的以及下列术语和定义适用于本文件。
3.1
水平仪零位检定器thecheckingdeviceforlevelszeroposition 进行水平仪零位误差检验以及水平仪零位调整的仪器，主要由工作台、立臂、平行平尺、标准心轴，
支承圆柱与支承圆球组成。仪器采用双位测量的绝对测量方法，取两次测量读数之差的一半作为零位误差。
4型式
水平仪零位检定器型式见图1和图2，图示仅供图解说明，不表示详细结构。
- JB/T12198—2015
压紧螺钉
锥套
调节螺钉
8
S
标准心轴
DD UU u SL US
平行平尺
u
立臂
uu U
定位块 支承圆球 支承圆柱
工作合
底脚调整螺钉
車
中
图1
一标准心轴
平行平尺
平放心轴
工作台 支承圆球
支承圆柱江作合调整螺钉底座
定位块
事 底脚调整螺钉 弯
图2
5要求
5.1外观 5.1.1水平仪零位检定器铸铁工作面应无碰伤、锈蚀及明显划痕，非工作表面应无毛刺、脱漆或镀层
2 JB/T12198—2015
脱落以及影响外观质量的其他缺陷。 5.1.2花岗岩工作面上不应有裂纹、凹陷及组织疏松现象，以及磨痕、擦伤、烧伤及其他影响使用的外观缺陷。允许在工作面上出现天然的彩色条纹和色斑。 5.2相互作用
压紧螺钉、调节螺钉和底脚调整螺钉各锁紧装置作用应牢固可靠。 5.3材料和硬度 5.3.1工作面应采用优质灰铸铁、合金铸铁、花岗岩或优于它们的材料制造。其对应的表面粗糙度和硬度见表1的规定。 5.3.2心轴应采用合金工具钢或优于它们的材料制造。其对应的表面粗糙度和硬度见表1的规定。 5.3.3平行平尺应采用花岗岩、合金工具钢或优于它们的材料制造。其对应的表面粗糙度和工作面硬度见表1的规定。
表1 表面粗糙度值Ra
材料名称合金工具钢优质灰铸铁花岗岩
工作面硬度 ≥713 HV ≥180 HBW ≥70 HS
μm ≤0.10 ≤0.80 ≤0.80
5.4工作面的平面度
工作台面在300mm范围内的平面度误差不应大于0.002mm，中间不允许呈凸形。 5.5标准心轴素线直线度和两端直径差 5.5.1直线度误差不应大于0.001mm。 5.5.2两端直径差不应大于0.0012mm/300mm。 5.6平行平尺的平面度、平行度 5.6.1平面度误差不应大于0.001mm。 5.6.2平行度误差不应大于0.0015mm/300mm 5.7 标准心轴安装在水平仪零位检定器上的垂直度
垂直度误差不应大于4”。 5.8平行平尺安装在水平仪零位检定器上的垂直度
垂直度误差不应大于4”。
6检验条件
水平仪零位检定器应在温度为（20土2）℃，温度变化速率不超过1℃/h，相对湿度不大于75%的检验室内进行检验。与检验设备温度平衡时间不少于4h，检验地点应避免振动。
3 JB/T12198—2015
7检验方法
7.1外观
目力观察。 7.2相互作用
目测和手感检查。 7.3表面粗糙度和硬度 7.3.1工作面、心轴和平行平尺的表面粗糙度用表面粗糙度比较样块目测比较检验。若发生争议，用表面粗糙度仪器进行检查 7.3.2工作面、心轴和平行平尺的硬度用硬度计进行检验。 7.4工作面的平面度
工作台面的平面度按GB/T20428—2006规定的岩石平板和GB/T22095—2008规定的铸铁平板的要求进行检验。 7.5标准心轴素线直线度和两端直径差 7.5.1标准心轴（参见附录A）素线直线度用研磨面平尺以光隙法进行检验。检验时，观察心轴与研磨面平尺之间的光隙，通过与标准光隙的比较，确定标准心轴的素线直线度误差。标准光隙由4等量块、 1级平晶和刀口尺组成。 7.5.2对于水平放置的标准心轴，其两端直径差用光学计和0级平板进行检验。对于垂直于工作台的标准心轴，其两端直径差用专用检具进行检验。专用检具参见附录B。 7.6平行平尺的平面度、平行度 7.6.1对于材料为合金工具钢的平行平尺，其平面度用310mm长平晶以技术光波干涉法进行检验。将长平晶置于被测平面上，调整平晶表面与被测平面间的相对位置，使其产生较明显的干涉条纹。对于凸或凹的被测平面，测量时，调整到出现最少的干涉条纹数n，则该平面平面度误差4=n> 。若形成不
2.
2
到一条干涉条纹，则可根据干涉条纹弯曲的程度来评定其平面度误差，条纹间距为α，弯曲量为b，故
元xb 2~a
其平面度误差为4：
对于材料为花岗岩的平行平尺，其平面度用刀口尺以标准光隙法进行检验，取最大值作为工作面的平面度。 7.6.2平行平尺的平行度可用附录B规定的专用检具进行检验。专用检具的两个传感器测头的最大允许误差为MPE：土0.08μm，将两个测头调整到与平行平尺的两个工作面相接触，调整传感器A+B（“和演算”）为其测量范围内任意值进行读数。这一检验应在两平面上均匀分布的不少于12个点的位置上进行测量，两工作面间的平行度误差以电感测微仪上的最大示值与最小示值之差作为测量结果。 7.7标准心轴安装在水平仪零位检定器上的垂直度
将框式水平仪的侧V形面紧靠心轴的一侧，待气泡稳定后在气泡的一端读数；然后将框式水平仪调转180°，紧靠心轴的另一侧，按照第一次读数的一边记下另一端的读数，两次读数和的一半即为垂直度误差。
