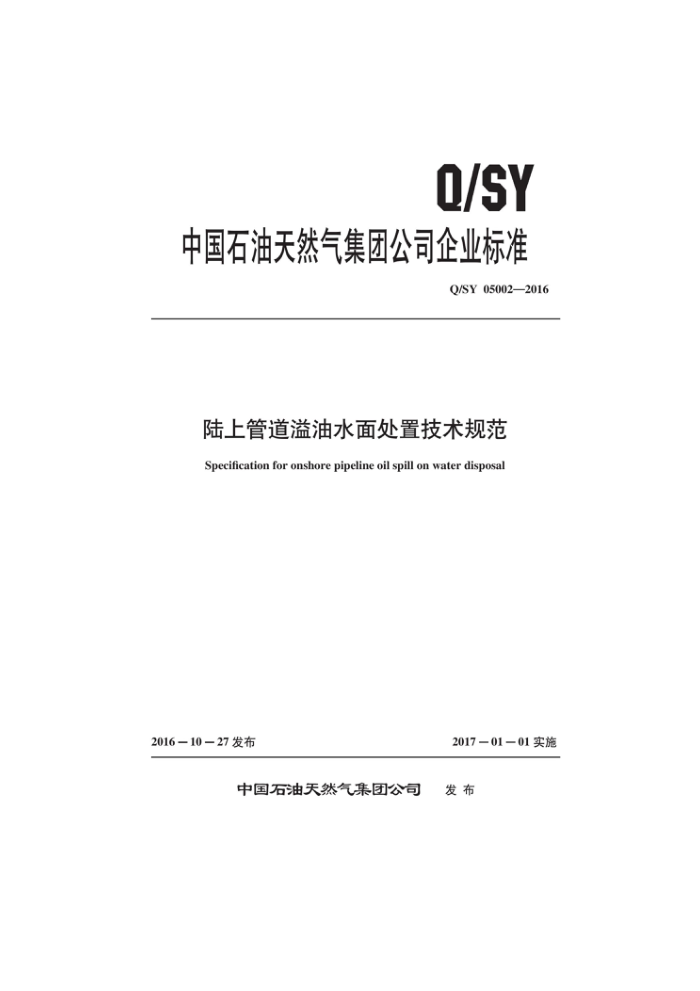

Q/SY
中国石油天然气集团公司企业标准
Q/SY05002—2016
陆上管道溢油水面处置技术规范 Specification for onshore pipeline oil spill on water disposal
2016-10-27发布
2017-01-01实施
中国石油天然气集团公司 发布 Q/SY 05002—2016
目 次
前言范围 2 规范性引用文件术语和定义
3
一般要求 5 溢油处置流程 6溢油处置方法
4
处置原则 6.2 围堵 6.3 拦截 6.4 筑坝 6.5 控制 6.6 回收 6.7 清理设备物资选用 7.1 围油栏 7.2 收油机 7.3 吸附物资 7.4 化学制剂 8培训与演练 8.1培训 8.2 应急演练 9 健康，安全与环境附录A（资料性附录) 应急快速决策矩阵附录B（资料性附录） 各种围油栏的特性及布放注意事项参考文献
6.1
· 10
-
14
· 16 18 18
.18 · 19 · 20 · 21 23 25 Q/SY 05002—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。 口。 油华北润滑油销售分公司。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归本标准起草单位：管道分公司、天然气与管道分公司、西部管道分公司、西南管道分公司、中石本标准起草人：戴联双、任磊、张晓春、刘少柱、于智博、何森、冯庆善、陈朋超、李景昌、徐
震、徐丽、赵晓明、赵连玉、郑娟、赵云峰。
II Q/SY 05002—2016
陆上管道溢油水面处置技术规范
1范围
本标准规定了陆上管道油品泄漏进人水体的处置流程、处置方法、设备物资选用、培训与演练以及HSE管理的相关要求。
本标准适用于陆上输油管道溢油进入江河、湖泊、小溪、近海等水体的围控、回收和处置。 本标准不适用于陆上输油管道溢油进人地下市政管网引起的地下水污染等处置，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3838地表水环境质量标准 GB 5084 农田灌溉水质标准 GB 5749 生活饮用水卫生标准 GB/T 28001 职业健康安全管理体系 要求 JT/T465—2001围油栏 ASTM F625 : 2011 漏油控制系统用水体分类规程（Standardpracticeforclassifyingwaterbodies
for spill control systems) 3术语和定义
下列术语和定义适用于本文件。
3.1
溢油oil spill 在油品输送过程中，由于意外事故或操作失误，发生油品泄漏后，油品流向地面、水面、海滩或
海面等区域，造成这些区域遭受不同程度的环境破坏。 3.2
水体 water body 江河、湖泊、小溪、沟渠、池塘、水库等内陆或近海水汇集的场所
3.3
水上溢油oil spill in water 通过地表或者直接进入小溪、湖泊、江河等内陆水体环境或近海区域的溢油。 溢油应急响应 oil spill emergency response 广义包含反应计划和反应行动，这两部分的要素通过溢油应急计划体现，狭义上指按事先制订的
3.4
应急计划对突发的溢油事故采取迅速有效的控制、清除措施，以减少溢油对环境的污染危害的活动。
1 Q/SY 05002—2016
3.5
有效波高effectivewaveheight 水面激起的波浪连续记录中波高总个数的三分之一大波的波高平均值。波高可能包含碎波，在确
定水域类型时，波高与波长之比应予以考虑，相对流向的波向也应考虑。 3.6
水域环境bodies of water 根据水体的流动情况，对水流所处的环境进行分类，通常根据波高和流速，以及可能影响围油栏
应用的其他因素（包括水温、气温、杂物、水深和风等）将水体划分为四种类型：平静水域、平静急流水域、非开阔水域和开阔水域。 3.7
平静水域 calm water 有效波高在0m~0.3m，水流速度在0.4m/s以下的水域。 [JT/T 465—2001,定义3.4.1] 平静急流水域calmwater-current 有效波高在0m~0.3m，水流速度在0.4m/s以上的水域。 [JT/T465—2001，定义3.4.2]
3.8
3.9
非开阔水域 protected water 有效波高在0m~1m的水城，波浪较小，偶尔出现浪花的水域。 [ASTM F625 : 2011, TABLE 1]
3.10
开阔水域 openwater 有效波高在0m~2m或2m以上的水域，波浪较大，频繁出现浪花的水域。 [ASTM F625 : 2011, TABLE 1]
3.11
围油栏 oil boom 一种用于围控水面浮油，防止溢油扩散、缩小溢油面积、便于清除溢油及保护水域环境的机械漂
浮栅栏。 3.12
收油机oil skimmer 一种在水面捕集浮油的机械装置。工作原理有吸附/亲油、机械传输、抽吸、倾斜板、涡旋、过
滤等。具有多种类型，如堰式收油机、管式收油机、盘式收油机等。 3.13
回收速率 recoveryrate 最佳条件下单位时间内回收油的体积（m/h)。 注；最佳条件指油层很厚。油的黏度最适宜以及没有波浪等的条件下。
3.14
回收效率 recovery efficiency 回收油占总回收液体体积百分数（%）。由收油机种类和使用条件（风、浪和温度）决定。
3.15
受控燃烧 in-situ burning 通过在油面上酒引燃、助燃的化学物品或者直接点燃等方式来燃烧掉水面溢油的处置方法。
2 Q/SY 05002—2016
3.16
生物修复 bioremediation 通过微生物新陈代谢作用降解环境污染物，减少或最终消除环境污染的受控或自发过程。
4一般要求 4.1 管道运营单位应制订专项的水上溢油应急预案，内容应包括但不限于编制预案的目的、工作原则、编制依据、适用范围，明确各组织机构的职责、权利和义务，信息监测与报告，应急人员的安全防护，以及社会可依托资源分析等内容。 4.2管道运营单位应根据管道途经区域识别发生泄漏后可能污染的水体特征，结合周边环境情况编制现场处置预案，内容应包括但不限于可能受污染水体的详细介绍、油品进河流以后的逃逸路径、拦截作业点布置、污染废弃物的回收和处置，以及社会依托资源分析等内容。 4.3 管道运营单位应每年至少组织1次针对溢油处置的指挥人员和作业人员的相关培训，并对使用的设备中国家相关部门有资质要求的操作人员进行资质复核。 4.4 管道运营单位应规范作业人员对溢油处置设备物资的使用，定期对溢油处置的设备物资进行检验，当溢油处置的设备物资丧失关键功能或达到使用的报废年限应及时进行报废处置，当溢油处置的设备物资发生损坏或消耗后，应及时补充。
管道运营单位应建立统一的报警电话，并有专人7×24h值守，发现泄漏油品进入河流或有进人
4.5 河流的可能时，应启动现场处置方案，并采取以下手段：
建立应急处置指挥部。 查找泄漏源，进行封堵作业，控制污染源。 一沿水流方向排查受污染河流下游，查找油头到达的断面位置。 评估溢油影响范围和程度。 结合现场处置预案，确认围堵及回收油品的最佳位置收集周边可调集资源。
4.6当油品进人河流事件发生后，应切断泄漏源，控制扩散范围。在条件允许的情况下，考虑将河流进行切断、改道处理，把污染控制在非流动区域内，随后考虑采取其他回收措施。 4.7 管道运营单位应根据输送油品的特性、现场风险识别结果、水文环境等信息配备应急设备，包括但不限于围油栏、收油机、辅助设备及与岸边设施相连接的装置，以及作业人员的防护用品和通信器材等。 4.8 溢油处置的设备物资应放置在应急预案中规定时间内能够到达的固定场所，固定场所应具有良好的通风、散热、去湿、防潮、隔热等功能。
5 溢油处置流程
5.1 溢油处置流程包括前期准备工作、应急响应、管道本体处置、水上油品回收资源调集、水上溢油处置、应急恢复等步骤，如图1所示。 5.2管道运营单位应在前期准备工作阶段建立针对水上溢油处置的人员组织、物资储备的专项预案，并在日常管理中开展专项预案的培训和演练等。 5.3 管道运营单位应在应急响应阶段考虑成立应急指挥部、收集现场信息、开展现场情况评估等，收集的信息包括但不限于：
一所泄漏油品的数量、类型、物性。
3 Q/SY 05002—2016
一泄漏点周边水网分布图。 一应急资源的可利用情况。 一应急设备和人员对于现场的可接近性。 周边环境敏感点的分布情况。 一风速、风向、温度等气象条件。 流速、河流水位、河宽、浪高等水文条件。 油品的平滑流动速度。 拦油可布控位置。
-
-
人员组织设备物资
专项预案现场处置方案培训与演练应急指挥部信息资料收集现场风险识别
前期准备工作
具发生管道淮调
应急响应
管道本体处置
泄漏油品是香
进人水体
Y 水上油品回收资源调集
内部资源调集外部资源协调
水上溢油处置
环境恢复解除警戒废弃物处置
1
应急恢复事故处置总结
+
f 建议措施
信息反馈
图1 溢油处置流程图
5.4 应急响应阶段的现场评估包括但不限于：
a）指挥人员应根据现场收集的信息资料进行快速评估，并根据评估结果判定应急资源需求。 b）不同类型的油品泄漏污染水体，可根据溢油应急快速决策矩阵（参见附录A），判断选择合理的应急对策。 c）指挥人员应对现场评估的溢油影响范围和程度进行复核，明确对周边人员健康和生命安全的影响程度，决策是否需要对受影响人员进行疏散。
5.5 管道运营单位应在水上油品回收资源调集阶段考虑内部资源的调集，判定是否需要协调外部资源。 其中，协调的外部资源包括但不限于： 4
