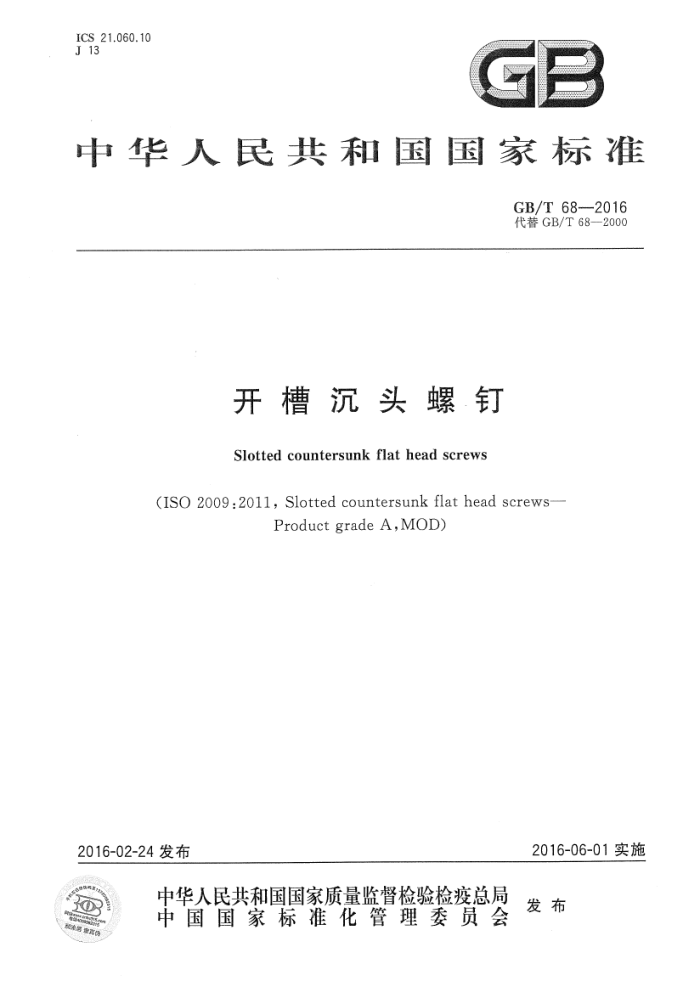

ICS 21.060.10 J 13
GE
8
中华人民共和国国家标准
GB/T68--2016 代替GB/T68—2000
开槽沉头螺钉 Slotted countersunkflathead screws
(ISO 2009:201l, Slotted countersunk flat head screws-
Product grade A,MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
R 中华人民共 和 国
国家标准开槽沉头螺钉
GB/T 68—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.5 字数11千字 2016年5月第一版 2016年5月第一次印刷
*
书号：155066·1-53857 定价14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 www.xuetutu.com
GB/T 68—2016
前言
本标准是“开槽螺钉和十字槽螺钉”系列国家标准之一，该系列包括：
GB/T 65 开槽圆柱头螺钉； GB/T 67 开槽盘头螺钉； GB/T 68 3开槽沉头螺钉； GB/T 69 开槽半沉头螺钉； GB/T818 十字槽盘头螺钉； -GB/T819.1十字槽沉头螺钉 第1部分：4.8级； GB/T819.2，十字槽沉头螺钉第2部分：8.8级、不锈钢及有色金属螺钉； GB/T820 十字槽半沉头螺钉； GB/T822十字槽圆柱头螺钉； GB/T823十字槽小盘头螺钉； GB/T13806.1精密机械用紧固件十字槽螺钉。
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T68—2000《开槽沉头螺钉》，与GB/T68一2000相比，主要技术变化如下：
删除"如需其他技术要求，..GB/T3098.10和GB/T3103.1中选择。”（2000年版第1章）；引用螺纹标准统一为GB/T193、GB/T9145（见第2章）； -对钢及有色金属螺钉性能等级增加"d<3mm，按协议；”（见表2)；增加钢螺钉非电解锌片涂层技术要求按GB/T5267.2（见表2）；增加不锈钢螺钉钝化处理技术要求按GB/T5267.4（见表2)； -增加有色金属螺钉电镀技术要求按GB/T5267.1（见表2)。
本标准使用重新起草法修改采用ISO2009：2011《开槽沉头螺钉产品等级A级》（英文版）。 本标准与ISO2009：2011的技术性差异及其原因如下：
删除ISO2009规定：“如需其他技术要求，...·ISO4759-1中选择。”（第1章），不属于本标准规定的内容；在引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T5279（表1）、GB/T90.2 （表2)和GB/T1237（5.1），以符合我国紧固件基础标准； -对钢及有色金属螺钉性能等级增加“d<3mm：按协议”（表2)，扩大标准的适用范围；增加有色金属螺钉性能等级（表2)，扩大标准的适用范围；增加包装技术要求（表2），以符合我国紧固件基础标准；修改标记示例为简化标记示例（5.2)，以符合GB/T1237的规定。
本标准还做了下列编辑性修改：
修改了标准名称；一删除ISO2009的参考文献。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：机械工业通用零部件产品质量监督检测中心、宁波中机机械零部件检测有限
公司。
I www. xuetutu. com
GB/T 68—2016
本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为：
GB/T68—1958,GB/T68—1966,GB/T68—1976,GB/T68—1985、GB/T68—2000
C
II www. xuetutu. com
GB/T 68—2016
开槽沉头螺钉
1范围
本标准规定了开槽沉头螺钉的型式尺寸、技术条件和标记。 本标准适用于螺纹规格为M1.6～M10、性能等级为4.8、5.8、A2-50、A2-70、CU2、CU3和AL4、产
品等级为A级的开槽沉头螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T90.1紧固件 验收检查（GB/T90.1—2002.idtISO326.9.2000) GB/T 90.2 紧固件 标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T1932003.ISO261：1998.MOD） GB/T 1237 紧固件标记方法（GB/T1237-2000，egKISO-89911986） GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1-2010.ISO898-1:2009，IDT） GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱（GB/T3098.6—2000，ISO3506-1：
2009,MOD)
GB/T 3098.10 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10- 1993,eqv ISO8839:1986)
GB/T3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T3103.1-2002，idtISO4759-1：2000） GB/T52671 紧固件电镀层（GB/T5267.12002.ISO4042：1999.IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4-2009，ISO16048：2003，
IDT)
GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276—2015，ISO225： 2010,MOD)
GB/T5279沉头螺钉头部形状和测量（GB/T5279—1985idtISO7721：1983） GB/T 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求（GB/T5779.1一2000，idt
ISO 6157-1:1988)
GB/T 9145 普通螺纹 文中等精度、优选系列的极限尺寸（GB/T9145—2003，ISO965-2：1998， MOD)
GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母 通用技术条件（GB/T16938—2008，ISO8992： 2005,IDT)
3尺寸
螺钉的型式尺寸见图1和表1。 尺寸代号和标注符合GB/T5276。
1 www. xuetutu. com
9100-
GB/T68—2016
-89 /8
表2技术条件和引用标准
不锈钢 GB/T 16938
有色金属
钢
材 料通用技术条件
6g
公差标 准等 级
螺 纹
GB/T 193,GB/T 9145
d<3mm，按协议； d≥3mmCU2、CU3、AL4
d<3mm：按协议； d≥3mm:4.8.5.8 d<3mm：按协议； d≥3mm:GB/T3098.1
A2-50,A2-70
机械性能
d<3mm，按协议； d≥3mm:GB3098.10
标准产品等级标准
GB/T 3098. 6
A GB/T 3103.1
公 差
表面缺陷
GB/T 5779.1 不经处理；电镀技术要求按 钝化处理技术要求按 电镀技术要求按
简单处理；
简单处理；
GB/T 5267.4
GB/T 5267.1
GB/T 5267.1; 非电解锌片涂层技术要求按GB/T5267.2
表面处理
如需其他技术要求或表面处理，应由供需协议
GB/T 90. 1GB/T 90. 2
验收及包装
5标记 5.1 标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格为M5、公称长度l=20mm、性能等级为4.8级、表面不经处理的A级开槽沉头螺钉的标记
螺钉GB/T68M5×20
