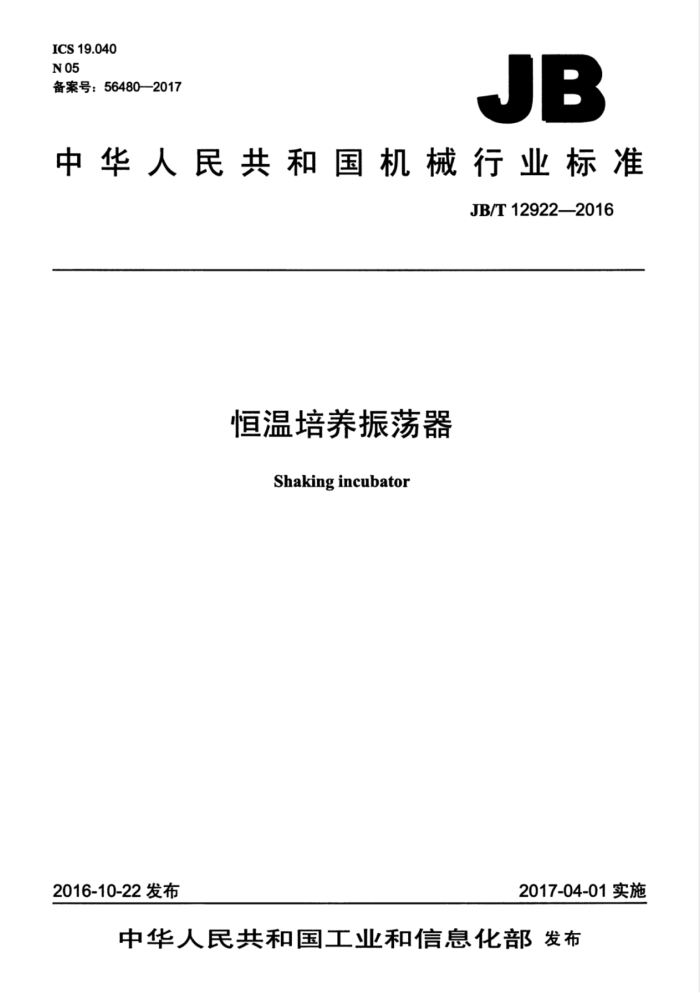

ICS 19.040 N 05 备案号：56480—2017
JB
中华人民共和国机械行业标准
JB/T12922—2016
恒温培养振荡器
Shaking incubator
2016-10-22 发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12922—2016
目 次
前言， 1范围 2规范性引用文件。 3术语和定义 4分类. 5 一般要求.. 6性能要求. 试验，
7
8检验规则. 9标志 10包装、运输与贮存 11随行文件... 附录A（规范性附录） 温度测量点布放位置及数量图A.1振荡器工作室容积大于0.05㎡时温度测量点布放位置图A.2振荡器工作室容积小于0.05m或振荡器仅有单层培养器血架时温度测量点布放位置
10 10 11 11 11
表1抗扰度试验的试验等级要求. 表2出厂检验和型式检验项目 JB/T12922—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国实验室仪器及设备标准化技术委员会（SAC/TC526）归口。 本标准起草单位：上海智城分析仪器制造有限公司、机械工业仪器仪表综合技术经济研究所、上海
市计量测试技术研究院、杭州雪中炭恒温技术有限公司、北京东联哈尔仪器制造有限公司。
本标准主要起草人：沈水兴、张桂玲、李思远、凌彦萃、徐月明、蔡功平、唐新南、李金龙、严广号、朱东亮、龙家海、程光亮。
本标准为首次发布。
Ⅱ JB/T12922—2016
恒温培养振荡器
1范围
本标准规定了恒温培养振荡器的术语和定义、分类、一般要求、性能要求、试验、检验规则、标志、 包装、运输与贮存、随行文件。
本标准适用于以空气为导热介质、具有温度控制功能并以回旋式或往复式振荡的恒温培养振荡器（以下简称振荡器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB4793.6一2008测量、控制和实验室用电气设备的安全要求第6部分：实验室用材料加热设
备的特殊要求
GB/T9969—2008 工业产品使用说明书总则 GB/T133842008 机电产品包装通用技术条件 GB/T17248.3-—1999 声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测
量现场简易法
GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.42008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6—2008 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T18268.1—2010 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T28851-2012生化培养箱技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
温度示值误差temperatureindicationerror 振荡器温度示值与工作空间实际温度值之差。
3.2
温度波动度 temperaturefluctuation 振荡器稳定状态下，在规定的时间间隔内，工作空间任意一点温度随时间的变化量。
3.3
温度均匀度 temperatureuniformity
1 JB/T12922—2016
振荡器稳定状态下，工作空间在某一瞬时任意两点温度之间的最大差值。
3.4
振幅amplitude 振荡幅度，即振荡过程中培养器血的最大位移量。 注：对回旋振荡，振幅为相对于回旋中心的偏心距的两倍；对往复振荡，振幅为振荡过程中两个极点的直线距离。
3.5
转速shakingspeed 单位时间内完成的振荡位移周期数。 注：转速单位为转每分（r/min）。
3.6
培养器血petri 用于振荡的培养器具，如三角烧瓶、试管等，适用于恒温培养振荡器。
4分类
振荡器的分类方式如下：
一按振荡方式分类：回旋式和往复式；
-
一按照控制温度范围分类：带制冷功能和不带制冷功能：
按振幅调节方式分类：可调式和不可调式。
-
5一般要求
5.1工作环境
振荡器工作环境应符合以下要求：
温度：5℃~35℃； -湿度：环境温度低于31℃时最大相对湿度为80%，环境温度为35℃时最大相对湿度线性降到 67%; 气压：80kPa~106kPa 一振荡器周围无强烈震动及腐蚀性气体、液体存在；振荡器应避免阳光直接照射或其他冷热源的影响；
-
振荡器应避免周边电磁干扰源的影响。
5.2电源要求
电源应满足以下要求：
额定电压：220V或380V，允许偏离额定值的范围为-15%～10%；一额定频率：50Hz，允许偏离额定值的范围为土2%；
-
允许电网电源上出现典型的瞬态过电压。 5.3外观与结构要求 5.3.1整机外观涂镀层应平整光滑、色泽均匀，不应有露底、气泡、起层或擦伤痕迹等瑕疵。 5.3.2工作室应设有观察窗、照明装置和内外空气交换的换气装置，内壁应用耐腐蚀材料制造。 5.3.3振荡器夹具应牢固、可靠，并能确保培养器血不会在振荡器运行时，产生脱离、位移等现象。 5.3.4振荡器内部应具有漏液导流装置。
2 JB/T12922—2016
5.3.5带有制冷功能的振荡器应具有冷凝水导流装置。
6性能要求
6.1控温系统性能要求 6.1.1具有制冷功能的振荡器控温范围应满足4℃～60℃，不具有制冷功能的振荡器控温范围应满足（环境温度+5℃）～60℃。 6.1.2温控器应在温度控制范围内连续可调，显示分辨力不应小于0.1℃。 6.1.3振荡器的温度指示误差不应超过土1.0℃。 6.1.4不带制冷功能的振荡器的温度波动度不应超过土0.5℃，带制冷功能的振荡器的温度波动度不应超过士1.0℃。 6.1.5振荡器在空载状态下控温37℃时，温度均匀度不应大于2.0℃，其他温度时不应大于3.0℃。 6.2振荡性能要求 6.2.1振荡器转速至少应满足下列范围：
—回旋式：30r/min～300r/min 往复式：30r/min～180r/min。
6.2.2振荡器的转速应具有自动调节功能，其转速误差不应超出士5r/min。 6.2.3振荡器的振幅范围：20mm~50mm，振幅误差不应超出土2mm。 6.2.4振荡器运行应灵活平稳，不应有异常声响、卡阻和整机位移现象发生。 6.2.5振荡器运动机构的启动和终止不应引起培养器血脱离夹具或培养液飞溅等影响安全的现象发生。 6.2.6振荡器运行过程中，打开箱门时，应停止振荡，关闭箱门后，应能恢复正常工作状态，且箱门的开启和关闭不应引起影响安全的振荡运动。 6.3噪声
振荡器发射的噪声，在距离振荡器表面1m处的A计权发射声压级LpA不宜大于70dB（基准声压为20μPa)。 6.4电气安全 6.4.1保护连接
保护连接的完整性、保护导体端子以及保护连接的阻抗应符合GB4793.1一2007中6.5.1的规定。 6.4.2介电强度
将受试振荡器的保护导体端子（或电源插头的保护导体端子）作为一端，所有电源输入端短接作为另一端，在两端之间施加1560V、50Hz、交流正弦波试验电压，在5s内将试验电压均匀升高到规定值，然后保持5s以上，应无闪络、击穿或重复飞弧现象。 6.4.3接触电流
振荡器在断开保护接地的供电条件下，施加5.2规定的1.1倍额定电压，接触电流不应大于3.5mA。 6.4.4过温保护
振荡器加热装置的过温保护措施应符合GB4793.6一2008中10.101的规定，过温保护装置应满足 GB4793.6—2008中14.3的要求。
3 JB/T12922—2016
6.5电磁兼容
振荡器应能满足GB/T18268.1一2010中静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、浪涌(冲击)抗扰度、射频场感应的传导骚扰抗扰度相应性能判据的要求。 6.6样品安全保护 6.6.1振荡器应具有超温报警装置，当实测温度超过报警设定值时振荡器报警。 6.6.2振荡器应具有超温保护装置，当实测温度超过保护设定值时加热器停止工作。 6.6.3振荡器应具有超速报警装置，当实测转速超过报警设定值时振荡器报警。 6.6.4振荡器应具有超速保护装置，当实测转速超过保护设定值时，振荡平台停止振荡。
7试验
7.1基本试验条件
应符合5.1、5.2的要求。除非另有规定，试验应在没有负载的条件下进行。 7.2试验方法 7.2.1外观检查
用目测法对振荡器进行定性外观检验，检验结果应满足5.3.1、5.3.2、5.3.4和5.3.5的要求。必要时可通过查看11.1技术文件内容确定振荡器内壁是否采用耐腐蚀材料制造。 7.2.2控温范围检验
除环境温度应为23℃土2℃外，试验应在本标准7.1规定的试验条件下进行。将温度测量传感器固定在振荡器工作室的中心位置，分别将振荡器设置为最高、最低工作温度（不同环境温度条件下的最低工作温度按GB/T28851一2012中5.5.2的规定）并启动运行，开启温度测量系统，记录振荡器的升温、 降温曲线和恒温过程，保持恒温时间不应少于2h。检验结果应符合本标准6.1.1的要求。 7.2.3温度性能检验 7.2.3.1概述
除环境温度应为23℃土2℃外，试验应在7.1规定的试验条件下进行。将温度测量传感器按附录A的规定固定在振荡器工作室内。振荡器测试温度设定为最高工作温度和最低工作温度并启动运行。如果试验在非23℃的环境温度下进行，应重新确定最低工作温度。自振荡器温度指示的实测温度进入设定值偏差带30min（最长不超过2h）后，开启温度测量系统，每隔1min分别记录一次振荡器温度示值及各测量点的温度测量值，在30min内共记录30次。对所记录的全部测量数据，按测量系统的修正值进行修正。
7.2.3.2温度指示误差检验
在30min内振荡器温度指示的平均值减去中心位置温度测量平均值即为温度指示误差，见公式（1)。检验结果应符合6.1.3的要求。
AT,= 1 ZToi-N台
1号
SToi
.... (1)
N
式中： ATp—温度示值误差，单位为摄氏度（℃)；
4
