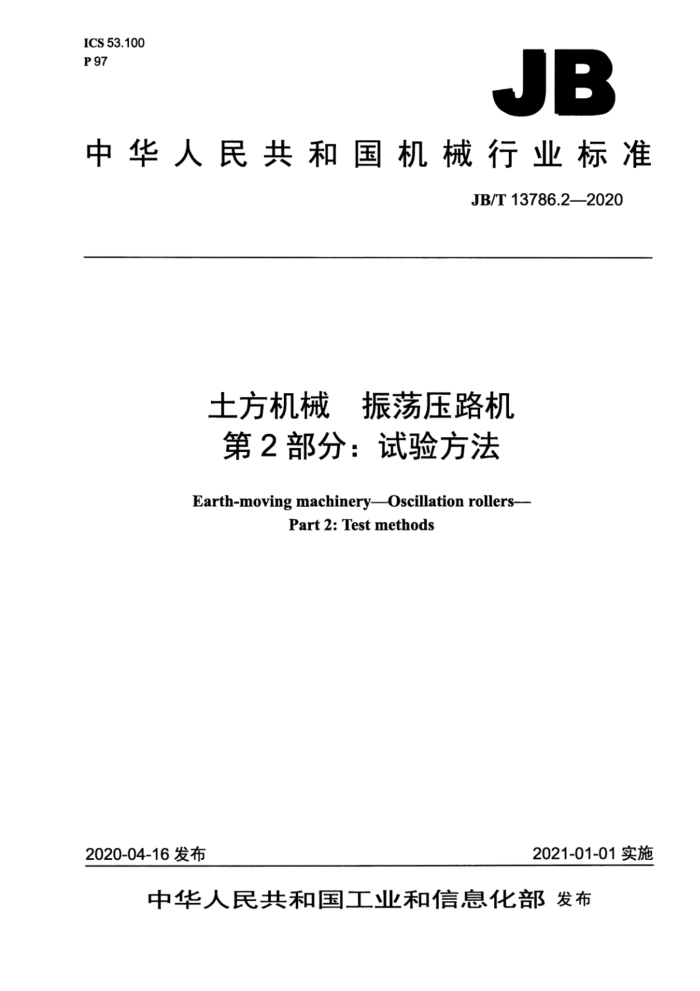

ICS 53.100 P 97
JB
中华人民共和国机械行业标准
JB/T13786.2—2020
土方机械 振荡压路机第2部分：试验方法
Earth-movingmachinery-Oscillationrollers-
Part2:Testmethods
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13786.2—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4试验前的准备 4.1样机准备. 4.2 试验场地.
II
4.3 试验装备与仪器的准备， 5定置试验 5.1 主要几何参数的测量.. 5.2 质量和质心位置的测定 5.3 静线载荷测定 6行驶性能试验 6.1行驶速度的测定. 6.2最小转弯半径试验 6.3爬坡性能试验 7振荡参数测试 7.1 测试条件 7.2 测点布置 7.3 名义振荡参数测试方法 7.4 试验结果 8减振系统的性能试验 9液压系统油液固体颗粒污染度的测试 9.1 测试方法 9.2 测试结果 10渗漏检验 11压实性能试验. 12可靠性试验. 12.1试验条件.. 12.2试验方法. 12.3失效分类及评定 12.4评定统计方法 13环保试验/评估... 14安全要求和/或防护措施的验证附录A（资料性附录） 压路机测试记录表
10 10
图1 压路机主要几何尺寸，图2最小转弯半径试验
I JB/T13786.2—2020
图3 振荡参数测点布置图
表1 失效分级及判定规则. 表A.1 主要几何参数测量记录表，表A.2 质量、质心位置测定记录表表A.3 静线载荷测定记录表，
8
11
.11 .12 ..12 .12 ..12 .13 .13 13 ..13
.-*
表A.4 行驶速度试验记录表.. 表A.5 最小转弯半径试验记录表，表A.6 爬坡性能试验记录表，表A.7 振荡参数测试记录表，表A.8 液压系统油液固体颗粒污染度测试记录表表A.9 渗漏测试记录表表A.10 可靠性试验记录表
II JB/T13786.2—2020
前言
JB/T13786《土方机械振荡压路机》分为两个部分：一第1部分：技术条件；一第2部分：试验方法。 本部分为JB/T13786的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：国家工程机械质量监督检验中心、广西柳工机械股份有限公司、合肥永安绿地工
程机械有限公司、山推工程机械股份有限公司。
本部分主要起草人：郭春华、冯宗军、宋皓、陈静、高汝洁、范晓兰、邸鹏远。 本标准为首次发布。
II JB/T13786.2—2020
土方机械振荡压路机第2部分：试验方法
1范围
JB/T13786的本部分规定了振荡压路机（以下简称压路机）整机性能和可靠性试验方法，以及安
全、环保要求的检测、检验、试验验证和评估方法。
本部分适用于自行式振荡压路机，具有振荡功能的其他压路机也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8499土方机械测定重心位置的方法 GB/T10913 土方机械行驶速度测定 GB/T18148 ：土方机械压实机械压实性能试验方法 GB/T18826 工业用1,1,1,2-四氟乙烷（HFC-134a） GB/T20082 液压传动液体污染采用光学显微镜测定颗粒污染度的方法 GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T21152 土方机械轮式或高速橡胶履带式机器制动系统的性能要求和试验方法 GB/T21153 土方机械尺寸、性能和参数的单位与测量准确度 GB/T21154 土方机械整机及其工作装置和部件的质量测量方法 GB/T25602一2010土方机械机器可用性术语 GB/T25614土方机械声功率级的测定动态试验条件 GB 28239 9非道路用柴油机燃料消耗率和机油消耗率限值及试验方法 GB/T37163一2018液压传动采用遮光原理的自动颗粒计数法测定液样颗粒污染度 JB/T13786.1一2020土方机械振荡压路机第1部分：技术条件 JB/T13787土方机械振动压路机减振系统检验规范
3术语和定义
JB/T13786.1一2020、GB/T25602—2010界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T25602一2010中的一些术语和定义。 3.1
检验inspect 通过目视与评估对某一项目符合性的甄别。
3.2
检测test 用器具、仪器对某一参数进行的直接或间接的测试。
3.3
试验验证 verification
1
