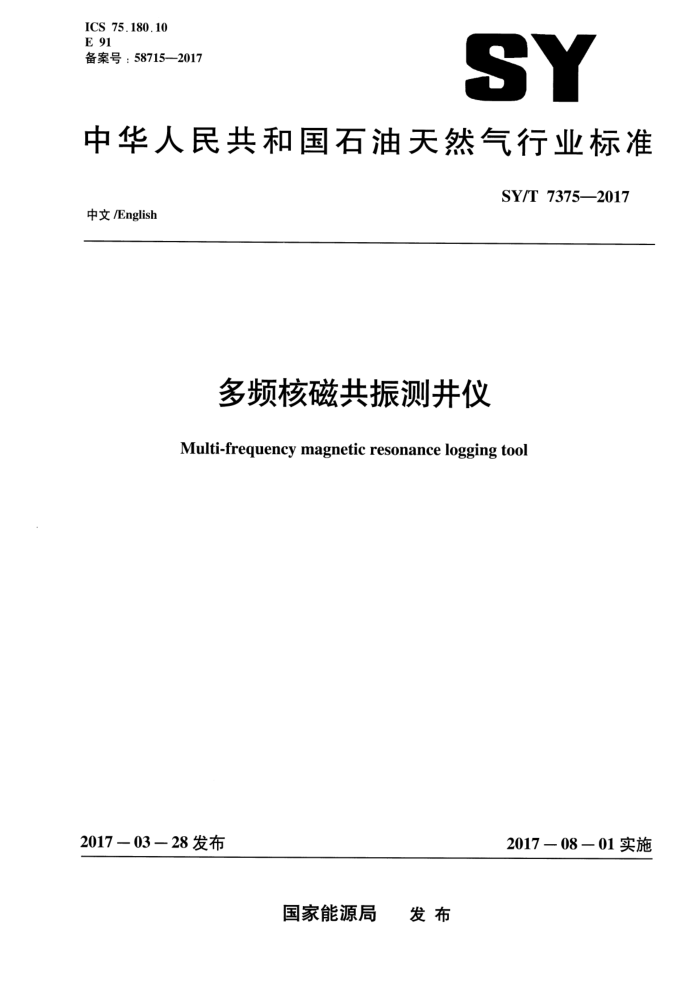

ICS 75.180.10 E 91 备案号：58715—2017
SY
中华人民共和国石油天然气行业标准
SY/T 7375—2017
中文 /English
多频核磁共振测井仪 Multi-frequency magnetic resonance logging tool
2017－03一28 发布
2017一08－01实施
国家能源局 发布 SY/T 7375-2017
目 次
前言
m
范围规范性引用文件
1
2
3 原理、组成及分类
3.1 原理 3.2 组成 3.3 分类 要求 4.1 外观· 4.2 环境条件 4.3 供电： ..... 4.4 技术性能 4.5 安全 4.6 连续工作时间 4.7 平均故障间隔时间（MTBF） 4.8 测井试验质量 试验方法 5.1 试验设备 5.2 外观检查 5.3 温度试验 5.4 高温高压试验 5.5 振动试验 5.6 冲击试验 5.7 运输振动试验 5.8 供电检查· 5.9 技术性能试验 5.10 安全检查 5.11 连续工作时间试验 5.12 平均故障间隔时间（MTBF）试验， 5.13 测井试验检验规则 6.1 出厂检验 6.2 型式试验
......
..............
4
..................
5
..........
.....
5
5
..............
6
0
6
6 SY/T 7375—2017
7
，标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 ...... 7.4 贮存
.......
7
7
7
............
.......................
1I SY/T 7375—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由石油仪器仪表专业标准化技术委员会（TCO3）归口。 本标准主要起草单位：中国石油集团测井有限公司技术中心。 本标准参加起草单位：廊坊中石油科学技术研究院。 本标准主要起草人：李梦春、汤天知、朱万里、刘卫、王丽蓉、钟剑、杨居朋。 本标准以中文和英文两种文字出版。当英文和中文两种版本有歧义时，以中文版本为准，
III SY/T 7375—2017
多频核磁共振测井仪
1 范围
本标准规定了多频核磁共振测井仪的技术要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于多频核磁共振测井仪（以下简称仪器）的设计、制造、检验和质量评价。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T6587电子测量仪器通用规范 GB/T13384机电产品包装通用技术条件 GB50611电子工程防静电设计规范 SY/T5132石油测井原始资料质量规范
3原理、组成及分类 3.1原理
应用核磁共振成像技术，在裸眼井中测量沿仪器轴线方向的井壁周围空间内氢原子核的磁共振信号，提供地层孔隙度信息以及和油气藏有关的地球物理参数。 3.2组成
仪器由储能短节、电子线路短节和探头组成。 3.3分类
根据仪器在井眼中的测量方式，仪器分为居中型和贴井壁型两种类型。
4　要求 4.1外观 4.1.1仪器外壳应无腐蚀，表面光洁，产品标志清晰、正确。 4.1.2外壳螺纹应无毛刺，并配有堵头和护帽。 4.1.3探头玻璃钢天线外表应无划痕、裂纹及渗油现象。 4.1.4探头压力平衡短节应无漏油现象。 SY/T 7375-—2017
a）将探头放置在核磁刻度水箱中，将电子线路短节放人高低温试验箱，用专用软连线，将测井
地面系统、储能短节、电子线路短节与探头连接。 b）运行仪器检测程序，按照4.3的要求给仪器供电。 c）测试仪器正常运行30min后，将仪器降温至-20℃，并在-20℃时恒温2h，记录温度试验全
过程测量数据。 d）测试仪器正常运行30min后，给仪器（155℃系列）逐渐加温至最高工作温度155℃，并在
155℃时恒温4h，记录温度试验全过程测量数据；给仪器（175℃系列）逐渐加温至最高工作温度175℃，并在175℃时恒温2h，记录温度试验全过程测量数据。
e）低温和高温试验过程中，回波串衰减连续，测量的自由流体孔隙度应符合4.4.2的要求。试验
结束后，居中型仪器和贴井壁型仪器的稳定性应符合4.4.3的要求。
5.4高温高压试验
试验方法如下： a）检查仪器外观、密封圈是否完好，合格后，给仪器外壳上下端安装承压堵头和护帽，将仪器
放入高温高压试验装置内。 b）按4.2.1和4.2.2的要求升温升压至最高工作温度和最大承受压力，恒温恒压时间应大于30min，
然后降温、泄压。试验过程中应监测加压设备的压力变化，判断仪器渗漏情况。 c）试验结束后，取出仪器进行检查。仪器外壳应无泄漏和变形，探头玻璃钢天线外表应
无裂纹及渗油现象，探头压力平衡短节应无漏油现象。测试仪器性能，仪器应能正常工作。
5.5振动试验
试验方法如下： a）检查仪器外观和性能。 b）将仪器固定在振动试验台上，不通电。 c）按4.2.3规定的参数和GB/T2423.10规定的方法进行试验。 d）试验结束后，检查仪器外观，结果应满足4.1的要求；测试仪器性能，仪器应能正常工作。
5.6冲击试验
试验方法如下： a）检查仪器外观和性能。 b）将仪器固定在冲击试验台上，不通电。 c）按4.2.4规定的参数和GB/T2423.5规定的方法进行试验。 d）试验结束后，检查仪器外观，结果应满足4.1的要求；测试仪器性能，仪器应能正常工作。
5.7运输振动试验
试验方法如下： a）检查仪器外观和性能。 b）将仪器固定在运输振动试验台上，不通电。 c）按4.2.5规定的参数和GB/T6587规定的方法进行试验（固定点频、正弦波）。 d）试验结束后，检查仪器外观，结果应满足4.1的要求；测试仪器性能，仪器应能正常工作。
4
