SY/T 5550—2012

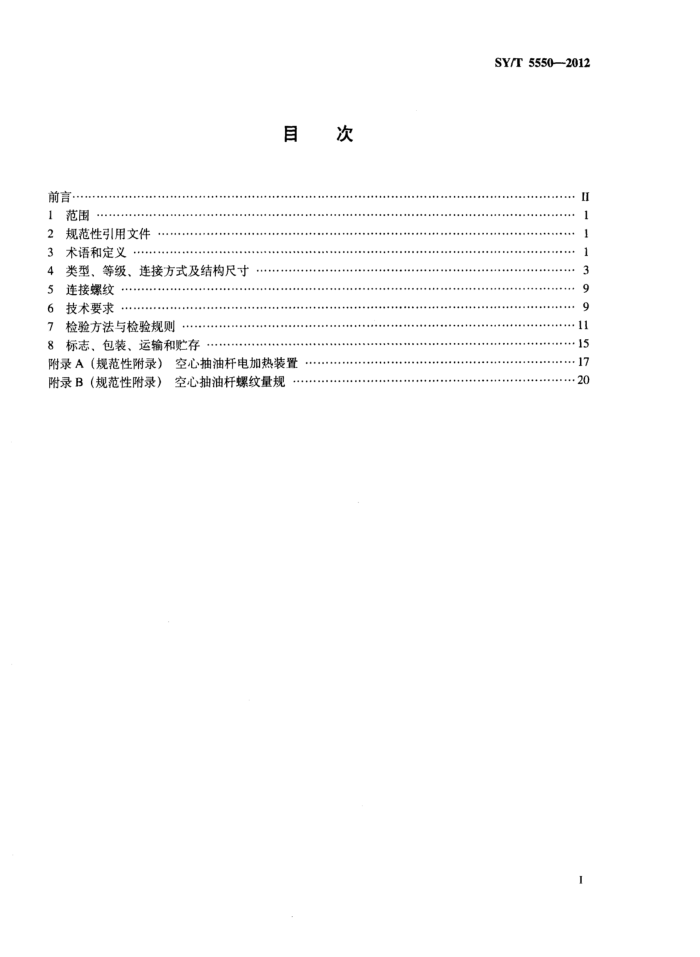

目 次
前言范围
1 2 3术语和定义 .
规范性引用文件
4类型、等级、连接方式及结构尺寸 5连接螺纹
..
6技术要求 7检验方法与检验规则 8标志、包装、运输和贮存附录A（规范性附录） 空心抽油杆电加热装置附录B（规范性附录） 空心抽油杆螺纹量规
9 ...11 15 .17 *20
电车车店 量量
.......
I SY/T 5550-2012
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5550—2006《空心抽油杆》。与SY/T5550--2006相比。主要变化如下：
在规范性引用文件中，增加了GB/T4336，GB/T5617和GB/T20125，增加了直接连接（乙型）镦锻式空心抽油杆，增加了H级空心抽油杆，并给出了H级空心抽油杆的力学性能：同时，增加了H级空心抽油杆技术要求和检验规则的相关内容：在检验方法与检验规则一章中，增加了有关设备仪器的内容，增加了HY型空心抽油杆淬硬层深度和硬度的检验规定；修改了空心抽油杆和空心光杆的标志规定；增加了规范性附录B“空心抽油杆螺纹量规”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准负责起草单位：铁岭中油机械设备制造有限公司。 本标准参加起草单位：渤海装备新世纪机械制造有限公司、中国石油勘探开发研究院装备所、玉
门油田分公司钻采工程研究院、胜利油田孚瑞特石油装备有限责任公司、胜利油田高原石油装备有限责任公司、中国石油集团钻井工程技术研究院江汉机械研究所、石油工业机械产品质量监督检验站、 北京石油机械厂。
本标准主要起草人：刘连伟、张艳敏、陈强、李秀梅、王江秀、细林、王虎、李德刚、王兴
燕。
本标准代替了SY/T5550—2006。 SY/T5550—2006的历次版本发布情况为：
-SY/T5550—1992,SY/T5550—1998 SY/T 6104-1994。
本标准以中文和英文两种文字出版，当英文和中文两种版本有歧义时，以中文版本为准。
II SY/T 5550—2012
空心抽油杆
1 范围
本标准规定了钢制空心抽油杆及其接箍、空心光杆的规格型式、技术要求、检验方法、检验规则、标志、包装、运输和贮存。附录A规定了空心抽油杆电加热装置的具体要求。附录B规定了空心抽油杆螺纹量规的具体要求。
本标准适用于油田采油用钢制空心抽油杆及其接箍、空心光杆、空心抽油杆电加热装置、空心抽油杆螺纹量规的设计、制造及检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223（所有部分）钢铁及合金化学分析方法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A，B，C，D，E，F，G，H，
K，N，T标尺)
GB/T231.1金属材料布氏硬度试验第1部分：试验方法 GB/T699优质碳素结构钢 GB/T2951.1～GB/T2951.10电缆绝缘和护套材料通用试验方法 GB/T3048.1～GB/T3048.16电线电缆电性能试验方法 GB/T3077合金结构钢 GB/T3452.1液压气动用O型橡胶密封圈第1部分：尺寸系列及公差 GB/T4336碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T5617钢的感应淬火或火焰火后有效硬化层深度的测定 GB7251.1低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备 GB/T8162结构用无缝钢管 GB/T12668.2调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的
规定
GB/T1271660°密封管螺纹 GB/T20125低合金钢多元素的测定电感耦合等离子体原子发射光谱法 SY/T5029-2006抽油杆
3术语和定义
下列术语和定义适用于本文件。
1 SY/T5550—2012
3.1
锻式空心抽油杆forged hollow sucker rods 采用钢管两端粗的空心抽油杆。
3.2
焊接式空心抽油杆welded hollow suckerrods 螺纹接头和杆体通过焊接连接在一起的空心抽油杆。
3.3
C级空心抽油杆gradeChollow suckerrods 用于轻、中负荷油井的钢制空心抽油杆。
3.4
D级空心抽油杆gradeD hollow suckerrods 用于中、重负荷油井的钢制空心抽油杆。
3.5
H级空心抽油杆gradeHhollow suckerrods 力学性能比D级空心抽油杆高一定数量级，用于重、超重负荷油井的钢制空心抽油杆。H级空
心抽油杆分为HL型空心抽油杆和HY型空心抽油杆。 3.5.1
HL型空心抽油杆typeHLhollow suckerrods 通过选用适当的材料和工艺（除表面淬火工艺外），使其力学性能达到H级的钢制空心抽油杆。
3.5.2
HY型空心抽油杆typeHYhollowsuckerrods 采用表面淬火工艺，使其力学性能达到H级的钢制空心抽油杆。
3.6
空心抽油杆短节hollowponyrods 把抽油泵安装在油井期望深度的、长度较短的空心抽油杆。
3.7
空心光杆hollowpolished rods 位于杆柱顶端，表面粗糙度设计成容易在密封盒中形成压力密封、在油井内外设备之间提供一个
机械连接的具有标准长度和直径的空心抽油杆。 3.8
空心抽油杆接箍hollow suckerrod couplings 用于连接空心抽油杆、空心光杆、空心抽油杆短节的两端螺纹尺寸和型式一样的内螺纹零件。
3.9
空心抽油杆电加热装置electricheatingequipmentforhollow suckerrods 加热电缆通过空心抽油杆柱的内孔从上端下到底部，与之构成回路，由电控系统进行控制，通电
后将空心抽油杆加热的装置。适用于稠油井、高凝油井和结蜡井。 3.10
接箍连接coupling connection 采用空心抽油杆接箍将两端具有外螺纹杆头的空心抽油杆连接在一起的连接方式。
3.11
直接连接direct connection 根空心抽油杆外螺纹杆头与另一根空心抽油杆内螺纹杆头进行连接的连接方式。直接连接所连
2 SY/T 5550—2012
接的空心抽油杆为一端具有外螺纹杆头，另一端具有内螺纹杆头。 3.12
校对标准量规referencemastergauge 经过独立校准代理机构检定合格的，用于检定和校准工作量规的量规。
3.13
工作量规 working gauge 直接用于产品测量的量规。
4 类型、等级、连接方式及结构尺寸 4.1空心抽油杆 4.1.1类型
空心抽油杆按杆头加工方式分为： a）锻式空心抽油杆。 b）焊接式空心抽油杆。
4.1.2等级
空心抽油杆按力学性能分为C级、D级和H级（见表6)。 4.1.3连接方式
空心抽油杆之间的连接方式分为： a）接箍连接：代号J（见图1和图3）。 b）直接连接：代号Z（见图2和图4）。
4.1.4型号
连接方式代号：J，Z 长度，单位为毫米(mm) 等级：C，D，HL，HY 杆体壁厚代号：按壁厚的10倍表示杆体外径，单位为毫米(mm) 类型代号：F一镦锻式；
W一焊接式
空心抽油杆代号：KG
示例：杆体外径36mm、壁厚6.0mm、长度8000mm，HY型接箍连接的镦锻式空心抽油杆，型号表示为：KGF36
60HY8000J。
4.1.5规格和结构尺寸
空心抽油杆的规格和结构尺寸应符合图1、图2、图3、图4和表1的规定。
3 SY/T5550-2012
2.5 : 1
RO.1--0
RO.2-0.4
图1 接箍连接（J型）镦锻式空心抽油杆
1.5x45
RO.1 -
RO.2- 0.4
图2直接连接（Z型）镦锻式空心抽油杆
4.23 空心抽油杆接箍 4.2.1型式
空心抽油杆接箍型式有两种，A型和B型（见图5）。 4.2.2等级
空心抽油杆接箍分为T级和SM级。T级和SM级接箍应符合SY/T5029---2006中6.4的规定。
- SY/T5550—2012
焊缝
Al
R
2.5:
RO.10.3
-0.
图3接箍连接（J型）焊接式空心抽油杆
L7
焊缝
1.5×45°
R
R
A1
"
D
A D
Ls 4
L4
L
.1 2.5:1
RO.1-0.3 J
RO.20.4
图4，直接连接（Z型）焊接式空心抽油杆
4.2.3型号
空心抽油杆接箍型式代号：A，B 等级：T，SM 所连接的空心抽油杆杆体外径。单位为毫米（mm）空心抽油杆接箍代号：KJG
示例：所连接的空心抽油杆杆体外径36mm，T级、A型的空心抽油杆接箍，型号表示为：KJG36TA。
5 SY/T 5550--2012
:
表1 空心抽油杆的规格和结构尺寸 KG32
KG40 40
KG42 42
规格杆体外径D±0.25
KG38 38
KG34 34
KG36 36
32
mm
杆体壁厚8±0.25
6.0
5.5,6.0
6.0
6.0
5.0
5.5
mm 螺纹标称尺寸d
13/ 4 48
17/s
17/16
17/s
19/16
1%/16
in
沟槽槽顶直径D-0.7
42
42
50.8
50.8
40
mm
沟槽槽底直径Dz-a.os
46.5
35.8
37.8
37.8
43.8
46.5
mm
外螺纹台肩直径D0
59
50
50
56
59
48
mm
内螺纹沉孔直径D4*7
50.8 35 38 3.6 59 63 40
42 32 38 3.6
42 32 38 3.6 55 63 34
48 35 38 3.6
40 32 38 3.6
50.8 35 38 3.6
mm
F型 W型
外螺纹长度L
mm 沟槽宽度Lai
mm
外螺纹端面至台肩 F型 55 端面的长度Ls
55 63
59 63
59 63
W型
63 34
mm 扳手方长度L4
34
40
40
mm
焊缝至台肩端面的
最小长度Ls
W型
15
15
15
15
15
15
mm
内螺纹沉孔长度L6 F型
27 29 60 68
27 29 60 68
27 29 60 68
27 29 64 68
27 29 64 68
27 29 64 68
W型
mm
内螺纹沉孔端面至内 F型螺纹终端的长度L
W型 F型 25 ~ 30 25 ~ 30 25 ~ 30 25 ~ 30 25 ~ 30 25 ~ 30 W型
mm 过渡圆角R
>7 ≤1.5 41 41
>7 ≤1.5 41 44
≥7 ≤1.5 46 49
≥7 ≤1.5 50 54
mm 过渡圆角厂
≥7 ≤1.5 41 44
≥7 ≤1.5 50 54
mm
F型 W型
扳手方宽度S
mm 使用的O型密封圈代号
(GB/T 3452.1) mmxmm
34.5×2.65 36.5 x 2.65 36.5 × 2.65 42.5×2.65 45.0x2.65 45.0x2.65
空心抽油杆长度L±50
7000,7500,8000,8500,9000,9500，10000
mm
空心抽油杆短节长度L±50
800,1000,1500,20003000
mm
6
