ICS 73. 020 E 12 备案号：53430—2016
SY

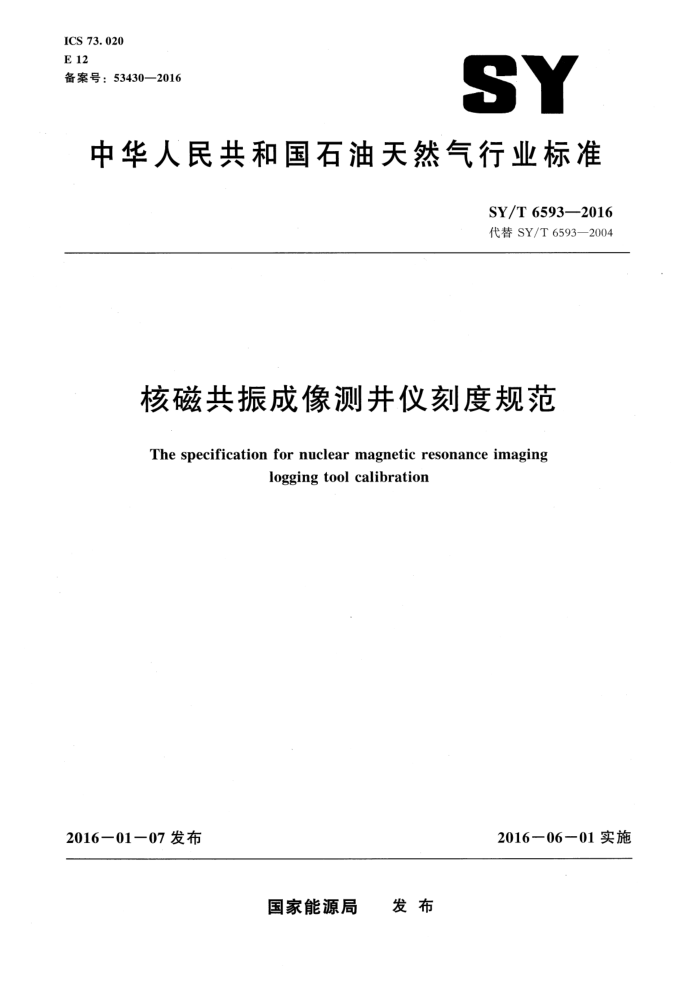

中华人民共和国石油天然气行业标准
SY/T 6593—-2016 代替 SY/T 6593—2004
核磁共振成像测并仪刻度规范
The specification for nuclear magnetic resonance imaging
logging tool calibration
2016一01一07 发布
2016一06一01实施
国家能源局 发布 SY/T 6593-2016
目 次
前言 1范围 2刻度环境与设备 2.1刻度环境
一
2. 2 刻度设备刻度准备
3
3. 1 配置溶液 3. 2 电缆检测 3. 3 探头定位 3. 4 电磁屏蔽 3. 5 接地刻度方法 4. 1 仪器串连接顺序 4. 2 供电 4. 3 频率扫描 4. 4 刻度内容 4. 5 测量刻度罐孔隙度 4. 6 刻度步骤 4.7 刻度质量控制刻度管理
........
.....
4
..:
5
HSE要求附录A（规范性附录） MRIL－C 型核磁共振成像测井仪刻度步骤附录B（规范性附录） MRIL－P型核磁共振成像测井仪152.4mm（6in）探头和
6
123.8mm（4%in）探头刻度步骤·. SY/T 6593-—2016
前言
本标准按照GB/T 1.1-一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则起草。
本标准代替 SY/T 6593—2004《核磁共振成像测井仪刻度规范》。本标准与SY/T 6593--2004 相 比，主要变化如下：
修改了标准的规定内容和适用范围（见第1章，2004年版的第1章）；删除了规范性引用文件（见2004年版的第2章）；将“刻度环境”中的“在18℃～35℃以内，且误差为±5℃。”修改为“在10℃～40℃之间；无强磁场干扰，5m之内无金属物；使用2500m～7500m电缆”（见2.1，2004年版的3.1）；删除了刻度设备中通用设备章节。（见2004年版的3.2.1）；在“刻度设备”中增加了“双向循环泵”和“法拉第刻度罐”（见2.2.1和2.2.2，2004年版的3.2.1 和3.2.2)；将“洁净的自来水”修改为“纯净水”（见3.1.1，2004年版的4.1.1）；在3.1.2中增加了“MRIL-C型”和“MRIL-P 型”（见 3.1.2); 将“2·m”修改为“mg/cm3”（见3.1.2，2004 年版的4.1.2）； -将“MRIL-P型绝缘不应小于1000MQ”修改为“MRIL-P型绝缘电阻不应小于 500Mα” （见3.2，2004年版的4.2)；一将“探头位置”修改为“探头定位”（见3.3，2004年版的4.3）；在“探头定位”中增加了“MRIL-P型探头”（见3.3.2)；将“屏蔽”修改为“电磁屏蔽”（见3.4，2004年版的4.4）； “连接仪器”中增加了“MRIL－P型探头”（见 4.1.2，2004 年版5.1.1）；在“刻度方法”中增加了“供电”、“频率扫描”（见4.2和4.3)；在“刻度内容”中增加了“MRIL一P 型探头”（见4.4.2)；在“刻度方法”中删除了“MRIL一P 型核磁共振成像测井仪的刻度”（见 2004 年版的 5.2); 在“刻度步骤”增加了“见附录B”（见4.6.2，2004年版的5.1.8）； -修改了“刻度质量控制”（见4.7，2004年版的5.3）； -将“每30d刻度一次”修改为“每2个月刻度一次”（见5.1，2004年版的6.1)； “MRIL一P型核磁共振成像测井仪 6in 探头刻度步骤”由资料性附录修改为规范性附录，并增加了章标题（见附录 B，2004 年版的附录 A）； “MRIL－P型核磁共振成像测井仪刻度步骤”中增加公制123.8mm（4%in）小探头刻度步骤（见 4.6.2 和附录 B); “MRIL－C型核磁共振成像测井仪刻度步骤”由资料性附录修改为规范性附录，并增加了章标题（见附录 A，2004年版的附录B）。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准主要起草单位：中国石油集团渤海钻探工程有限公司测井分公司。 本标准参加起草单位：大庆钻探工程公司测井公司、中石化胜利石油工程有限公司测井公司、中
国石油集团测井有限公司。
本标准主要起草人：柴细元、刘德武、张磊、王浩然、闻宝日、嵇成高、李云平、张明臣、常庆
ⅡI SY/T 6593—2016
喜、边仁河、王易敏。
本标准代替了 SY/T 6593—2004。
I SY/T 6593—2016
200ms 之间。
3.1.3测井溶液刻度前要求溶液循环应至少20min，然后静止应至少30min。 3.2电缆检测
用1000V兆欧表检测缆芯之间、缆芯与铠装之间的绝缘，MRIL －C 型绝缘电阻不应小于 20Mα，MRIL－P型绝缘电阻不应小于500MQ。 3.3探头定位 3.3.1．MRIL-C 型探头包括 152.4mm（6in）和 114.3mm（4.5in）两种类型。向刻度罐内插人 114.3mm（4.5in）探头时，使仪器记录点处在刻度罐的中心位置。在探头玻璃钢外壳上下各 25.4mm（1in）处安装扶正器。 3.3.2MRIL-P 型探头包括 152.4mm（6in）和 123.8mm（4%in）两种类型。向刻度罐内插人 152.4mm（6in）探头时，探头上活接头距刻度水箱前端89.2mm。向刻度罐内插人123.8mm（4% in）探头时，探头上活接头距刻度水箱前端53.5mm。在探头玻璃钢外壳上下各25.4mm（1in）处安装铝居中环。 3.4电磁屏蔽
用锡箔纸填充刻度罐两端与探头之间的缝隙。 3.5　接地
刻度罐外壳接地，将刻度罐外壳与探头外壳用导线连接。
4刻度方法
4.1仪器串连接顺序 4.1.1 、MRIL-C 型
电缆连接器、电缆遥传（3514XB）、电容短节（3206PA）、电子线路（3206EA）、152.4mm （6in）探头3206MA或114.3mm（4.5in）探头3207MA。 4.1.2 MRIL--P 型
电缆连接器、伽马及遥传（D4TG）、电容短节（MRCC）、电子线路（MREC）、地层模拟器、探头（MRSN)。 4.2供电
仪器供电，预热不少于30min。 4.3频率扫描
输人刻度所需参数，然后开始频率扫描。找出最大增益（Gain）值对应的工作频率。 4.4刻度内容 4.4.1 MRIL-C 型
152.4mm（6in）探头需要刻度：高Q（High Q）、中Q（Medium Q）和低Q（Low Q)。
2 SY/T 6593—2016
114.3mm（4.5in）探头需要刻度：高Q（High Q）和中Q（Medium Q）。
4.4.2 MRIL-P 型
MRIL－P 型核磁共振仪器只需要刻度高 Q（High Q）值。刻度模式有两种：1.2ms 回波间隔用 TANK4B1G，0.6ms 回波间隔用06SFHQD。 4.5测量刻度罐孔隙度
测量刻度罐孔隙度，测量结果为（100±2）p.u. 4.6刻度步骤 4.6.1 MRIL-C 型核磁共振成像测井仪刻度步骤见附录 A。 4.6.2MRILP型核磁共振成像测井仪152.4mm（6in）探头和123.8mm（4%in）探头刻度步骤见附录 B。 4.7 刻度质量控制
完成刻度作业后，对所有刻度数据按照A.2.16和B.2.15中的规定对应不同仪器类型进行检查。 刻度期间主要质量参数的有效范围见表 1。
表1
监控参数 CHI NOISE IENOISE OFFSET RING
允许范围 <2
<10 (Low Q);<8 (Med Q); <5 (High Q) <10 (Low Q);<8 (Med Q); <5 (High Q)
- 30～ 30 <80 >450V
High Voltage Minimum
5刻度管理
5.1　每 2 个月刻度一次 5.2更换探头、调整线路或仪器进行大修后应进行刻度。 5.3完成刻度后，将刻度数据及曲线归档保存。
6　HSE要求
6.1探头及刻度罐上设置强磁场标志。 6.2探头在刻度罐外时，禁止给探头供直流电。 6.3硫酸铜（CuSO4）溶液有毒，配置时要戴橡胶手套，防泼溅，注意保护眼睛，与硫酸铜（CuSO4）溶液接触过的容器和工具应妥善保管。 6.4在给探头供直流电期间，测井地面系统保证始终有测井工程师操作。
3
