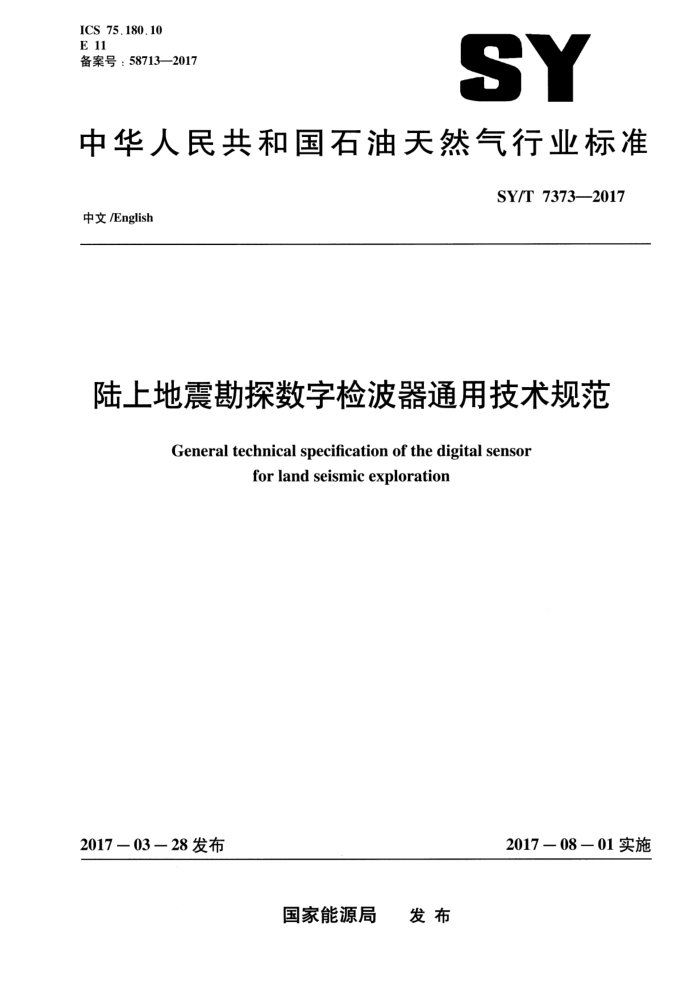

ICS 75.180.10 E 11 备案号：58713—2017
SY
中华人民共和国石油天然气行业标准
SY/T 7373-2017
中文 /English
陆上地震勘探数字检波器通用技术规范
General technical specification of the digital sensor
for land seismic exploration
2017－08－01 实施
2017一03一28 发布
国家能源局 发布 SY/T 7373—2017
目 次
前言
I1
范围 2 术语和定义
1
...............
基本结构基本功能 4.1 自检 4.2 通信 4.3 参数设置 4.4 测试 4.5 采集 5 电源及功耗 6 物理连接 6.1 连接方式 6.2 连接器 6.3 连接电缆传输控制
3
4
2 2
2
.3
..........
3
3 3
...................

7
5
7.1 物理层 7.2 传输协议 7.3 控制 7.4 输出 7.5 数据采集同步 7.6 健壮性 8 主要性能指标 8.1 技术性能指标 8.2 环境条件 8.3 外观要求 8.4可靠性 8.5 安全附录 A (规范性附录) 数字检波器连接器物理尺寸附录 B （规范性附录） 数字检波器传输控制协议
.................
6
6
6
8 8
9
15
I SY/T 7373—2017
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处。 本标准起草人：罗福龙、易碧金、夏颖、赵汀、岩巍、陆伟刚、孙灵群、成新选、张留争、秦明
辉、何琼莹、王春丽。
I SY/T 7373-2017
陆上地震勘探数字检波器通用技术规范
1范围
本标准规定了陆地震勘探数字检波器（以下简称数字检波器）的基本功能、供电电源、物理连
接、传输控制和性能指标的技术要求。
本标准适用于数字检波器的设计、研发、应用与检测。未按本标准设计制造的数字检波器的应用和检测可参照执行。
2　术语和定义
下列术语和定义适用于本文件。
2.1
数字检波器digital sensor 以数字编码的形式输出地震信号的传感器。
2.2
数字检波器控制设备digital sensor controller 能与数字检波器交互通信，并能支配数字检波器进行采集、测试、参数配置等操作的设备，一般
是地震仪器、测试仪器、排列助手等，简称控制设备 2.3
命令包command packet 控制设备对数字检波器进行控制或参数配置的指令代码集，包括头段、地址、控制指令、控制参
数和校验码等。 2.4
数据包data packet 数字检波器以约定格式向控制设备传输的地震数据或测试数据体，包括头段、时间戳、样点值
（或结果）和校验码等。
3基本结构
数字检波器一般由耦合部件、传感器部件、控制与执行部件、通信接口、连接电缆和连接器组成，其结构如图1所示。
4基本功能 4.1自检
数学检波器的自检功能应满足以下要求：
自检项目应能反映数字检波器主要电路和关键器件的技术性能。 SY/T 7373—2017
自检结果应准确反映技术性能状态。 有自检合格与否的标识。 自检结果能缓存并按约定的方式输出。
连接器 (两芯)
通信接口
电缆（两芯双绞线）
控制器与执行器部件
传感器部件
耦合部件
图1数字检波器结构示意图
4.2通信
数字检波器的通信功能应满足以下要求：
能与控制设备按约定方式建立连接。 -能够接收控制设备的命令或数据并做出正确的响应。 能够按要求输出采集数据、测试数据或状态信息。 能够对接收的信息进行验证。
4.3参数设置
数字检波器应能借助控制设备对采样间隔、滤波方式等关键参数进行设置，并能反馈表示成功或失败的标识。 4.4测试
数字检波器应能借助控制设备进行测试并输出测试结果，测试项目至少包括：
噪声。 畸变。 灵敏度。 倾斜度（当前角度)。
4.5采集
数字检波器在地震仪器控制下完成的采集应满足以下要求：
响应背景噪声采集模式并输出相应信息。 响应触发采集模式并输出相应信息。 响应定时采集模式并输出相应信息。 响应连续时间采集并输出相应信息。 采集数据的极性符合 SEG规范。 采集延迟时间不大于25μs。
2 SY/T 7373—2017
5电源及功耗
数字检波器电源应符合如下要求：
通过连接电缆获取电源，电压范围为5V～48V（DC)。 具备电源事件（如休眠、唤醒等）管理功能，并允许控制设备管理电源。 -具备过载、短路保护功能。 -连接电缆的电源损耗不大于5mW。 -单分量数字检波器功耗不大于125mW，三分量数字检波器功耗不大于300mW。
6物理连接 6.1 连接方式
数字检波器与控制设备的连接如图2所示。
两芯连接器
控制设备（地震仪器采集站）
数字检波器
两芯非屏蔽双绞线电缆
图2控制设备与数字检波器的连接示意图
6.2连接器 6.2.1: 技术要求及参数
连接器应满足以下要求：
采用针、孔两芯直插式结构。 采用螺纹连接设计。 具有抗冲击、抗跌落、抗振、抗腐蚀的性能。 插拔次数不小于1000次。 -材质： ·外壳：硬质聚氨酯（或性能更优的其他材质）； ·嵌人密封垫：软质聚氨酯（或性能更优的其他材质）； ·插针：镀金铜合金（或性能更优的其他材质）； ·插孔：镀金铍青铜（或性能更优的其他材质)。 电气性能： ·最大可承载电流不小于 15A； ·接触体之间的绝缘电阻不小于 500Mα； ·对地绝缘电阻不小于 500MQ； ·导体接触体电阻不大于 5mQ。 环境适应性： ·工作温度：-40℃～ 70℃ ； ·防水能力：10m水深接地电阻不小于200MQ。
3 SY/T 7373—-2017
6.2.2 ，物理尺寸
物理尺寸见附录A。
6.2.3 导体／引脚信号定义
连接器上引脚对应的信号分配见表1。
表1连接器引脚信号分配表
说明电源正极和数据正电源负极和数据负
信号名称 POWER & D GND & D
导体外形针
引脚编号
1 2
孔
6.3连接电缆 6.3.1基本要求和技术参数
连接电缆应满足以下要求：
采用两芯铜质双绞线电缆。 -电缆线芯材料采用GW24规格的镀锡铜包钢或纯铜导线。 电缆传输信号幅度衰减不大于3dB。 -电缆护套材料为聚氨酯弹性体，电缆护套应能承受-45℃低温卷绕或低温冲击试验不开裂。 -阻水电缆应能够满足在10m（1.0bar）水深的淡水中浸泡24h后，其绝缘电阻符合表2相应技术要求。 电缆的其他参数应符合表2的要求。
表2电缆技术参数
单位
技术参数 19 × 0.31 ≤60 ≥150 7.7 ~ 8.1 90 ≥500 ≥1.3 30 ~ 140 -40 ～ 70 -40 ~ 70
项目导体规格直流电阻a 绝缘电阻b 电缆外径护套硬度° 电缆拉断力电缆挠性电缆护套黏附力工作环境温度储存环境温度
导体数量（条）×导体直径（mm)
2/km M2/km mm Shore A N mm/g N ℃ ℃
20℃环境条件下进行测试。 20℃环境条件下使用500V电压测试。 20℃环境条件下使用邵氏A硬度计测试。
4 SY/T 7373-—2017
6.3.2双绞线信号的定义
连接电缆双绞线信号的定义见表3。
表3连接电缆双绞线信号定义双绞线绝缘层颜色
编号 1 2
说明电源正极和数据正电源负极和数据负
信号名称 POWER & D GND & D-
红蓝
7 传输控制 7.1 物理层
数字检波器应具有与控制设备通信的端口，物理层的结构符合IEEE通信标准。 7.2传输协议
应采用RS485标准串行通信总线协议，并提供数据本身所特有的控制信息和数据结构属性的描述，如果采用协议内的用户自定义内容时，应提供详细的附加说明文档及必要的数据交换代码。 7.3控制 7.3.1 基本要求
数字检波器的控制应符合以下要求：
数字检波器以接收控制设备命令包的方式进行设置。 -设置可直接采用参数配置命令，也可随命令下发。 设置可以采用专用软件，软件协议应透明。 数字检波器的运行状态应能实时监控。
一
7.3.2命令格式
命令包格式及描述见附录B。 7.3.3控制参数
控制参数应包含以下内容：
采集参数。 测试项目。 采集模式。 数据编排方式。 -数据输出方式。 通信速率。 数据类型。 数据编码方式。 时间同步参数。 逻辑地址。
5
