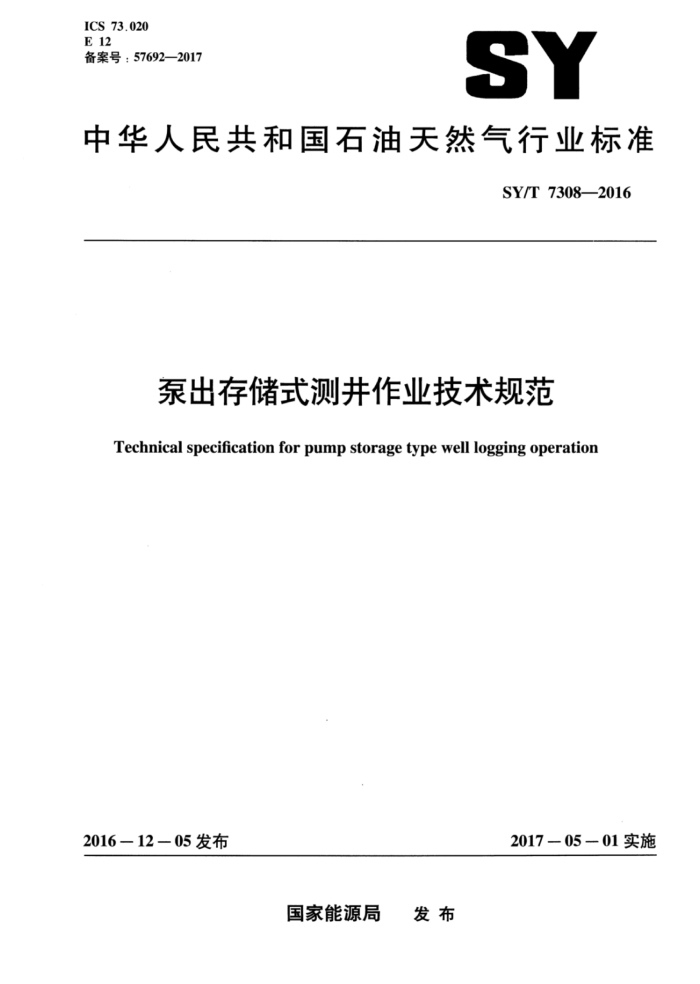

ICS73.020 E 12 备案号：57692—2017
SY
中华人民共和国石油天然气行业标准
SY/T 73082016
泵出存储式测井作业技术规范 Technical specification for pump storage type well logging operation
2016—12—05发布
2017-05-01实施
国家能源局 发布 SY/T7308—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准负责起草单位：大庆钻探工程公司测井公司。 本标准参加起草单位：中石化西南石油工程有限公司测井公司、中国石油集团渤海钻探工程公司
测井分公司、中国石油集团川庆钻探工程公司测井公司、中国石油集团测井有限公司长庆事业部、塔里木油田公司勘探开发部。
本标准主要起草人：苟晓峰、陶宏根、曹宇欣、王宏建、朱小康、齐宝权、童茂松、安轶文、 徐锐、牛宏斌、董贺、王冰冰、于光晔、苏萍、李平、赵元良、王平。
II SY/T 7308—2016
泵出存储式测井作业技术规范
1范围
本标准规定了泵出存储式测井作业条件、作业设计、作业准备、作业过程、资料质量的技术要求和健康、安全、环境保护要求。
本标准适用于钻杆输送和电缆输送泵出存储式测井作业。其他类似测井作业可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY5131石油放射性测井辐射防护安全规程 SY/T5132石油测井原始资料质量规范 SY/T5600 石油电缆测井作业技术规范 SY/T5726 5石油测井作业安全规范 SY/T 6277 含硫油气田硫化氢监测与人身安全防护规程 SY/T 6610 含硫化氢油气并井下作业推荐作法 SY/T6691裸眼井测井设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
泵出存储式测井 memory well logging with tool being pumped out 利用钻井泵压力，使测井仪器串从保护套或钻杆水眼进入到裸眼井段，并悬挂在保护套或钻杆下
面，在起钻的同时进行测井数据采集，并将测井数据存储在仪器内部的测井作业方式。主要分为钻杆输送泵出存储式测井、电缆输送泵出存储式测井。 3.2
钻杆输送泵出存储式测井drillpipeconveyedmemorywell loggingwithtool beingpumped out 在井口预先将测井仪器串安装到保护套中，用钻杆将保护套下放到预定深度后，通过井口投球整
压切断剪切销钉、钻井液压力脉冲信号控制收回悬挂销钉、定时收回悬挂销钉等方式释放仪器串，再将仪器串从保护套泵出，起钻同时进行数据采集的测井作业方式。完成测井后，用钻杆将仪器串回收至地面。 3.3
电缆输送泵出存储式测井wirelinedrop-off memory well logging with tool beingpumped out 用钻杆将悬挂器下放到预定深度后，把测并仪器串安装到钻杆水眼中，利用测并电缆拉力和钻并
泵压力控制仪器串运行速度，将仪器串从钻杆水眼泵出，再由地面系统发送控制信号，使电缆与仪器
1 SY/T 7308—2016
串脱离，起钻同时进行数据采集的测井作业方式。完成测井后，用电缆或钻杆将仪器串回收至地面。 3.4
保护套protective carrier 在下钻过程中容纳、保护仪器串的钻杆或类似工具组合。用于钻杆输送泵出存储式测井。
3.5
悬挂器 hang-off sub 连接在保护套上端、下端或钻杆下端的工具，内部有悬挂座，在释放前、后悬挂仪器串。
3.6
机械释放器mechanical ejector 连接在仪器串上端，利用凸出的剪切销钉将仪器串悬挂于上悬挂器，通过井口投球堵塞水眼，增
大钻井液压力，切断剪切销钉，使仪器串脱离上悬挂器的装置。用于钻杆输送泵出存储式测井。 3.7
数控释放器impulseejector 连接在仪器串上端，利用凸出的销钉将仪器串悬挂于上悬挂器，通过接收钻井液压力脉冲信号或
预先设定释放时间，收回销钉。使仪器串脱离上悬挂器的装置。用于钻杆输送泵出存储式测井。 3.8
吊挂释放器drop-off andretrieval assembly 电缆头与仪器串之间的机械挂接装置，包括上吊挂、下吊挂。由地面系统发送控制信号，使上、
下吊挂分离，达到电缆头与仪器串脱离、上提电缆的目的。上、下吊挂也可以在井下进行对接，利用电缆将仪器串回收至地面。用于电缆输送泵出存储式测井。
4作业条件 4.1人员要求
应符合SY/T5600的规定。 4.2施工井场、井筒及井队设备要求 4.2.1 施工井场应符合SY/T5600的规定。 4.2.2测井作业前应通井，确保测井作业过程井筒通畅。通井下钻到井底后，应循环钻井液至少两个周期，并采用网眼小于5mm的过滤器过滤钻井液。 4.2.3钻井队柴油机、发电机、液压大钳、游车、钻井泵、气动绞车等设备工作状况良好。 4.2.4钻井泵输出的压力稳定、可调。 4.2.5上提钻杆速度应满足测井仪器测量速度的要求。 4.2.6钻井队提供的钻杆长度和水眼内径数据应真实、准确。 4.2.7钻杆输送泵出存储式测井，对于215.9mm（8.5inm）钻头的井筒，钻井队应准备127mm（5in）钻杆作为保护套，优先使用顺序为加重钻杆、加厚钻杆、普通钻杆，钻杆数量、钻杆及转换接头的内径应满足测井的要求。 4.2.8电缆输送泵出存储式测井，如采用多种水眼内径尺寸的钻杆组合，应将水眼内径相同的钻杆组合在一起。 4.2.9钻机滚筒中心轴、钻机死绳固定器液压输出端、钻井液立管应具有连接测井深度、钩载、钻井液压力传感器的接口。
2 SY/T 7308—2016
5作业设计 5.1通则 5.1.1应按照SY/T6691的规定制定测井作业设计（以下简称设计）。 5.1.2应搜集井筒及相关信息，包括井身结构数据、井斜方位数据、钻具组合、钻具扣型、水眼尺寸、地质情况、地层流体性质、地层压力、钻井液数据、钻井泵性能、井身质量、起下钻情况、井下异常情况、安全作业时间等。 5.1.3设计仪器连接顺序时，宜将机械强度较小的仪器置于仪器串下部，将带有放射性源的仪器放置在仪器串上部。 5.2钻杆输送泵出存储式测井 5.2.1设计还应包括：
a）释放仪器方式（采用机械释放器或数控释放器：采用数控释放器时，选定压力脉冲控制释放
或定时释放）。 b）释放和泵出仪器步骤。 c）释放深度（释放仪器时下悬挂器的深度）。 d）释放和泵出仪器时的钻井液压力。 e钻井液循环结束前，高、低钻井液压力。 f）顶通、循环钻井液时的下钻深度、排量。 g）悬挂器上的泄流孔护套规格。 h》下井工具的连接顺序。 i）保护套的长度、内径。 j）通径规直径。 k》仪器供电、断电深度压力國值。 1）采用机械释放器时，释放球直径、送球压力、剪切销钉的数量和额定切断压力。
5.2.2释放仪器方式的选定应综合考虑地质情况、井身质量、钻井设备（钻井泵性能、钻杆组合、钻杆水眼、内防喷工具）等因素。 5.2.3释放深度的设计应综合考虑井斜角度、释放方式、地质情况、井身质量等因素。 5.2.4释放和泵出仪器时的钻井液压力、循环结束前高低钻井液压力值的设计应综合考虑井型、井深、井眼大小、钻井液黏度、钻井泵性能等因素。 5.2.5保护套长度的设计应确保释放前仪器底端到下悬挂器底端的距离在0.5m～1.5m范围内。 5.3电缆输送泵出存储式测井 5.3.1设计还应包括：
a）泵出和释放仪器步骤。 b）释放深度（释放仪器时悬挂器的深度）。 c）钻杆水眼最小内径。 d）旁通短节下人深度。 e）顶通、循环钻井液时的下钻深度。 f）通径规直径。
5.3.2旁通短节下人深度不应超过100m。 5.3.3设计仪器连接顺序时，应考虑仪器串刚性长度要求。两支柔性短节之间的仪器串长度应不大于
3 SY/T 7308-2016
钻杆水眼允许仪器串通过的最大刚性长度。最大刚性长度的计算见公式（1）：
(1)
[=2[（rdmin)2-(rdmax)2j1/2
式中： l一最大刚性长度，单位为米（m）
-井筒曲率半径（r=5729.66/b，b为每100m井斜的变化量），单位为米（m）； din钻杆水眼最小内径，单位为米（m）： dmax—仪器最大外径，单位为米（m)。
6作业准备 6.1出发前的准备 6.1.1 1下井仪器 6.1.1.1 外观检查、通断绝缘检查、通电检查、数据采集读取检查、刻度校验应合格。 6.1.1.2 仪器接头的“O”形环、插针、卡环应完好。 6.1.1.3 电池短节的电量应满足本井正常测井作业的需要。 6.1.1.4 检查、紧固所有螺纹、销钉连接部位和固定部件。 6.1.1.5 清空存储器中的数据。 6.1.2 下井工具 6.1.2.1 下井工具应经过维护保养，外观检查应合格。 6.1.2.2 悬挂器主体、自备保护套、旁通等重要部件应经过定期探伤且合格。 6.1.2.3 释放器的电气性能、机械性能良好。 6.1.3地面系统 6.1.3.1 地面系统各部分运行应正常。 6.1.3.2 深度、钩载、钻井液压力传感器通电运行应正常，钩载、钻井液压力传感器应经过定期校验且合格。 6.1.3.3确认三个传感器探头（深度、钩载、钻井液压力）与钻井设备能够正常配接，确认钻机死绳固定器液压输出管线中的介质类型（通常为液压油或酒精）。 6.1.4放射源
放射源的运输、使用应符合SY5131的规定。 6.2作业协调会 6.2.1 1参会人员
应包括建设方代表、测井队长、钻井队长。测井操作工程师。钻井工程师、司钻、地质录井人员、钻井液工程师。 6.2.2会议内容 6.2.2.1钻井队介绍当前井况、钻机运行情况、钻井过程异常情况、钻井液性能，提供下井钻杆数据。 4 SY/T 7308-2016
6.2.2.2地质录井人员介绍井下地质情况，提供测井所需数据。 6.2.2.3 测井队确认作业条件是否满足要求。如未满足要求，应提出整改意见。 6.2.2.4 测井队根据钻井队、地质录井队提供的信息，核实、确认测井作业设计中的相关内容。 6.2.2.5 测井队说明测井作业设计，提出需要钻井队配合的事项及安全要求，明确在施工中由测井人员指挥、钻井队配合。 6.2.2.6钻杆输送泵出存储式测井时，测井队应与钻井队共同预估下钻至释放深度的时间，以设定仪器供电启动时间（或仪器释放时间）。 6.3作业现场的准备 6.3.1测井队召开班前会，进行作业安排。 6.3.2根据钻井队提供的下井钻杆数据及下井工具、钻杆的连接顺序，制作下钻记录表。下钻记录表参见附录A 6.3.3按照设计确定的仪器连接顺序在地面连接仪器，进行通电检查、测前校验、数据读取，测前校验应合格，数据读取应正常。 6.3.4检查电池的工作电压和工作电流，数值应正常。 6.3.5采用机械释放器时，应进行各连接紧固点、定位螺丝的检查和授时，按照设计的要求安装剪切销钉，设置供电启动时间、断电深度压力阈值等参数。 6.3.6采用数控释放器时，应进行通电检查和授时，将悬挂销钉推出，设置仪器供电、断电深度压力阈值、仪器释放时间等参数。 6.3.7采用吊挂释放器时，应检查上、下吊挂之间的无线通信和释放、抓取的机械性能。 6.3.8钻井队提供钻杆作为保护套时，测井队应测量核实其长度和内径尺寸。
7作业过程 7.1钻杆输送泵出存储式测井 7.1.1井口安装 7.1.1.1传感器的安装 7.1.1.1.17 在钻井队指定人员的协助下安装深度、钩载、钻井液压力传感器。 7.1.1.1.2对深度传感器进行刻度，具体步骤参见附录B。 7.1.1.1.3对钩载、钻井液压力传感器进行操作检查，数值应正常。 7.1.1.2- 下井工具的安装 7.1.1.2.1 按照设计确定的下井工具连接顺序，将各下井工具连接、紧固。液压大钳紧固工作压力应满足下井工具的紧扣扭矩要求。 7.1.1.2.21 使用专用提丝吊装下井工具。 7.1.1.2.3 使用设计确定的通径规对保护套进行通径。 7.1.1.3仪器．释放器的安装 7.1.1.3.1 # 按照设计确定的顺序连接仪器，下人保护套中。 7.1.1.3.2 电池短节连接后，用专用工具测量电池的电压。数值应正常。 7.1.1.3.3释放器与电池短节连接后，观察仪器工作状态指示灯，指示灯显示应正常。检查并装好观
5
