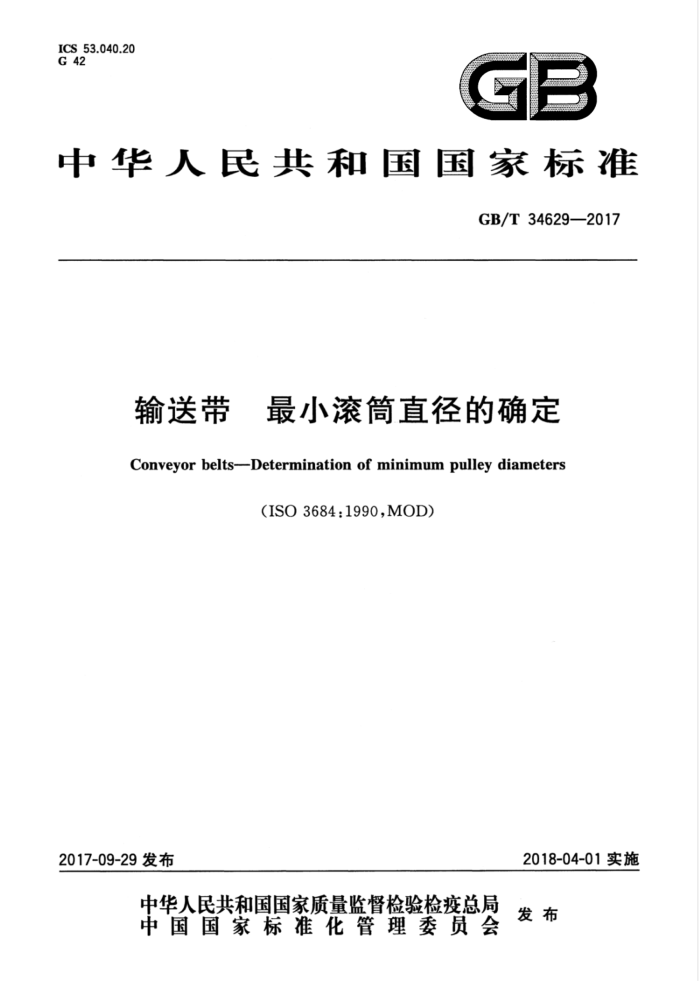

GB/T 34629—2017
输送带 最小滚筒直径的确定
Conveyorbelts-Determination ofminimumpulley diameters
(ISO3684:1990,MOD)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34629—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用IS03684：1990《输送带 最小滚筒直径的确定》（英文版）。 本标准与ISO3684：1990相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位
置的垂直单线（I)进行了标示，技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适用我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T321代替了ISO3：1973（见第2章和第4章）； ·用等同采用国际标准的GB/T5753代替了ISO7590：1988（见第2章和3.1.2)； ·用等同采用国际标准的GB/T32331代替了ISO583：1975（见第2章和3:1.1)；：用等同采用国际标准的HG/T4601.1代替了ISO21183-1（见第1章）；
删除了ISO1536：1975的年代号（见第2章）；
·
修改了第3章标题，增加了术语和定义引导语（见第3章）；修改了表示织物层厚度和钢丝绳层厚度的学母（见3.1）。
本标准还做了下列编辑性修改：
纳人国际标准修正案（ISO3684：1990/Amd.1：2006），同时在改动过的条款的外侧页边空白位置用垂直双线（）标示；一删除了第1章中“注3”； -将ISO1536标准名称中的“带（Belts）”更正为"滚筒（Beltpulleys）” 一对公式进行了编号。
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：青岛新干线技术咨询有限公司、山东晨光胶带有限公司、中南橡胶集团有限责任
公司、保定华月胶带有限公司、青岛科技大学。
本标准主要起草人：吕桂芹、刘生平、主传贵、孟凡佑、辛永录。
I GB/T34629—2017
输送带最小滚筒直径的确定
1范围
本标准规定了输送带最小滚筒直径的计算方法。 本标准适用于织物芯或金属带芯的橡胶或塑料输送带。这些带的带芯具有不同的厚度和材料，在
任何预期的张力下使用，但不能超过最高带张力（RMBT）。
本标准不适用于HG/T4601.1中规定的轻型输送带。 本标准不适用于带芯厚度超过20mm的输送带和织物层间的橡胶或塑料夹层厚度超过0.8mm
的输送带。
本标准也不适用于输送超过100℃的高温产品的耐热输送带和环境温度低于一40℃的输送带。 当滚筒直径相对于带芯结构来说过小时，将导致输送带的过早损坏。 注1：本标准给出的数值是在缺乏输送带生产厂家提供的相应数值的情况下使用的最小值。 注2：本标准给出的最小滚简直径计算方法适用于所有一般使用情况。在特殊使用情况下，输送带的生产厂家可能
充许使用其直径小于按本标准确定的最小直径的滚简。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系（GB/T321—2005，ISO3：1973，IDT） GB/T5753钢丝绳芯输送带总厚度和覆盖层厚度的测定方法（GB/T5753一2013，ISO7590：
2009,IDT)
GB/T32331 织物芯输送带带总厚度和各层厚度试验方法（GB/T32331-2015，ISO583： 2007,IDT)
HG/T4601.1车 轻型输送带第1部分：基本性能及应用（HG/T4601.1-2014，ISO21183-12005， IDT)
ISO1536输送松散物料用连续机械搬运设备槽型带式输送机（不包括便携式输送机）滚筒 [Continuous mechanical handling equipment for loose bulk materials-Troughed belt conveyors (other than portable conveyors)—Beltpulleys]
3术语和定义
下列术语和定义适用于本文件。
3.1
带结构beltstructure 由覆盖层和带芯层构成。
3.1.1
织物芯厚度thicknessoffabriccarcass d2 见GB/T32331。
1 GB/T34629—2017 3.1.2
钢丝绳芯厚度 thickness of steel cord carcass S: 见GB/T5753。
3.2
滚筒类型 types of pulley 图1和图4给出了输送带用滚筒的不同类型。 A型：驱动滚筒和带高张力滚筒，例如：
头部或尾部主驱动滚筒；全张力卸料滚筒；卸料机循环滚筒；尾部驱动时的头部滚筒，等。
B型：回程段低张力制动滚筒，例如：
头部驱动时的尾部滚筒；下行输送且在尾部滚筒上装有制动装置时的头部滚筒；张紧装置上的制动滚筒和转向滚筒。
C型：转向滚筒，其所引起的带的方向改变小于30°。
3.3
滚筒直径 pulley diameter 滚筒总直径，不考虑使用中会受到磨损的以橡胶、陶瓷或类似的材料制作的保护层的厚度。 对中凸式滚筒来说，其最小直径应不小于规定的最小值。
4 滚筒直径
滚筒直径系列按由GB/T321规定的R10优先数系排列（其中1400mm和1800mm是采用R20 优先数系）（见表1）。
表1 滚筒直径
单位为毫米
100 125 160 200 250 315 400 500
630 800 1 000 1 250 (1 400) 1 600 (1 800) 2 000
表1中包括了ISO1536中确定的所有数值。
5 荐用最小滚筒直径的确定 5.1公式
最小滚筒直径D，单位为毫米(mm），按式(1)确定：
2 GB/T34629—2017
D=d2XC
........(1)
.... .0..0..
式中： d2- 带芯厚度，单位为毫米（mm）； C 一带芯材质系数，由表2查出。
-
表 2 系数C
带芯材质棉
系数C 80 90 90 98 108 118 145
聚酰胺纤维（尼龙，锦纶）棉/聚酰胺纤维(尼龙，锦纶) 棉/聚对苯二甲酸乙二酯（涤纶）聚对苯二甲酸乙二酯(涤纶)
人造纤维钢丝绳
按式(1)求出的最小滚筒直径，应圆整为相近的稍大的标准滚筒直径值（按表1中所列的R10或 R20优先数系）。 5.2 滚筒类型的影响
当考虑滚筒类型的影响时，可根据表3从优先数系中选取较小的标准滚筒直径。
表3根据滚筒类型选取的直径
滚筒类型（见3.2)
滚筒直径
A B c
根据5.1求出的标准滚简直径
在R10系列标准滚筒直径中，比按A型求出的值低一级（另见5.4.1) 在R10系列标准滚简直径中，比按A型求出的值低二级（另见5.4.2)
5.3 带张力的影响
当考虑带张力（最大荐用带张力RMBT的百分数)的影响时，可根据表4从优先数系中选取较小的标准滚筒直径。
表4 根据带的张力选取的直径
所用的最大荐用带张力的百分数
滚筒直径
大于RMBT的60% 且小于或等于RMBT的100%
根据5.1求出的标准滚简直径
大于RMBT的30% 且小于或等于RMBT的60%
在R10系列标准滚简直径中比“大于RMBT的60% 且小于或等于RMBT的100%”求出的值低一级的值
在R10系列标准滚筒直径中比“大于RMBT的30%且小于或等于RMBT的100%求出的值低二级的值（另见5.4.1和5.4.2)
小于或等于RMBT的30%
3 GB/T34629—2017
5.4影响的组合及限制
可同时考虑由于5.2中滚筒类型的影响和5.3中带张力的影响而减小滚筒直径的可能性。但是，应避免滚筒直径过小，为此，应遵守以下限制： 5.4.1B型滚筒的直径不得低于按5.1求出的R10系列标准滚筒直径（“大于RMBT的60%且小于或等于RMBT的100%”的A型滚筒）的两级。 5.4.2C型滚筒的直径不得低于按5.1求出的R10系列标准滚筒直径（“大于RMBT的60%且小于或等于RMBT的100%”的A型滚简）的三级。
示例见表5。
表5滚筒直径
单位为毫米
滚筒类型 B型 800 630 630
所用最大荐用带张力的百分数
A型 1 000 800 630
C型 .630 500 500
大于RMBT的60%且小于或等于RMBT的100% 大于RMBT的30%且小于或等于RMBT的60%
小于或等于RMBT的30%
6小结
表6计算出了按照第5章，对不同织物厚度和材质、不同滚简类型、不同带张力所计算出的最小滚筒直径。不限制采用较大的滚筒直径，较大滚筒直径可延长输送带的使用寿命。
图1
B
c
图 2
