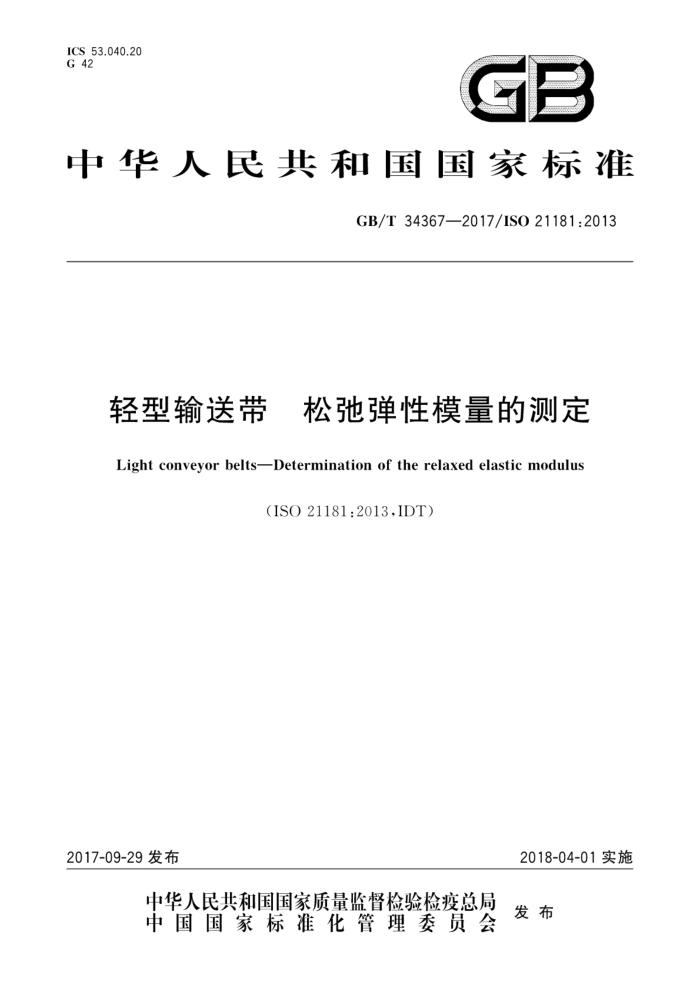

ICS 53.040.20 G 42
GB
中华人民共和国国家标准
GB/T34367—2017/ISO21181:2013
轻型输送带 松弛弹性模量的测定
Light conveyor beltsDetermination of the relaxed elastic modulus
(ISO21181:2013,IDT)
2018-04-01实施
2017-09-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34367—2017/ISO21181:2013
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO21181：2013《轻型输送带 带松弛弹性模量的测定》（英文版）。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T16825.1一2008静力单轴试验机的检验 第1部分：拉力和(或)压力试验机 测力系统的检验与校准（ISO7500-1：2004，IDT) GB/T15902—2017 输送带弹性伸长率和永久伸长率的测定及弹性模量的计算（ISO9856： 2003,IDT) GB/T30691—2014 输送带 试验环境和状态调节时间（ISO18573：2012.IDT） HG/T4601.1—2014 轻型输送带第1部分：基本性能及应用（ISO21183-1：2005，IDT）
本标准由中国石油和化学工业联合会提出本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口。 本标准起草单位：青岛新干线技术咨询有限公司、青岛科技大学、青岛新材料科技工业园发展有限
公司。
本标准主要起草人：辛永录、李伟、吕桂芹
I GB/T 34367—2017/ISO 21181:2013
轻型输送带 松弛弹性模量的测定
1范围
本标准规定了符合ISO21183-1的轻型输送带松弛弹性模量的测定方法。本标准不适用于ISO9856 中规定的输送带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
ISO7500-1金属材料静力单轴试验机的检验第1部分：拉力和（或）压力试验机 测力系统的检验与校准（Metallic materials—Calibrationandverification of static uniaxial testingmachines Part 1:Tension/compression testing machinesCalibration and verification of the force-measuring system)
ISO9856输送带弹性伸长率和永久伸长率的测定及弹性模量的计算（Conveyorbelts一Deter mination of elastic and permanent elongation and calculation of elastic modulus)
ISO18573输送带试验环境和状态调节时间（Conveyorbelts一Testatmospheresandcondi tioning periods)
ISO21183-1车 轻型输送带 第1部分：基本性能及应用（Lightconveyorbelts一Part1：Principal characteristics and applications)
3术语和定义
下列术语和定义适用于本文件。
3.1
弹性模量 elastic modulus 《输送带技术》输送带每单位带宽的力。 注1：带的弹性模量单位为牛顿每毫米带宽.ISO9856中用符号M表示注2：该术语定义违背工程上通用的定义，在工程上，模量是每单位截面所受的力，用符号E表示（见ISO527-4示例）
3.2
弹性模量 elastic modulus 《轻型输送带技术>1%定伸下以牛顿每单位带宽表示的力。 注1：该力用符号表示，通常情况下，弹性模量用符号1%表示。该值也叫做“每单位带宽伸长1%的拉伸力”或
“1%值”。以牛顿每毫米表示。 注2：在EN10002-1:2001中，用符号k表示比例系数。
3.3
松弛弹性模量 relaxed elastic modulus <轻型输送带技术》轻型输送带在预定的拉伸范围之间500次循环后的弹性模量。 注：新输送带的1%值高于使用过的输送带，输送带在使用过程中发生松弛。松弛后产生一个指数函数。
1 GB/T34367—2017/ISO21181:2013
4符号
下列符号适用于本文件， FA,FB 分别是试样的最大和最小拉伸力，单位为牛顿（N)； FA,FB 分别是FA，FB和试样宽度的比值，单位为牛顿每毫米（N/mm）；
当=1时k1%的值，单位为牛顿每毫米（N/mm）；输送带的制造宽度，单位为毫米（mm）；相关系数；直线方程式的变量；直线方程式的值；循环伸长次数。
a b
r
1
y
5原理
试样在规定的范围之间遭受循环伸长，记录的拉伸力作为循环次数的一个函数。从该曲线图.松弛
弹性模量通过计算对数回归来确定。
6装置
拉力试验机，该试验机应能对试样施加适合于试样强度的负荷，并且带有的测力系统按ISO7500-1 机械的3级或更高级（例如，机械2级）规定，以及能施加士5mm位移控制循环的载荷，并且带有 0.5Hz的频率（这个频率用旧的机械控制测力计也可实现）。
7试样
7.1形状、尺寸、数量和选取
沿输送带的纵向切取5块全厚度矩形试样，每块试样宽度为（50土0.5）mm，长度为500mm（加上两端夹持所需长度）。按照图1从输送带上选取试样。试样应在输送带制成后至少5天进行试验
单位为毫米
6
b/10
b/5
b/10
b/5
b/5
b/5
图1 试样选取的分布
2 GB/T34367—2017/IS021181:2013
7.2状态调节
试验前，试样按照ISO18573中的环境B对试样进行24h状态调节，除此之外，如果轻型输送带（ISO21183-1规定的）由高吸湿性材料构成，例如，棉或者聚酰胺，试样进行48h的状态调节。
8试验步骤
将试样两端夹人拉力试验机（第6章)的夹持器内，试样在没有用力的情况下是直的。确保夹持器之间的试样自由长度为500mm土1mm，试验期间试样在夹持器中不滑动
通过对试样被夹持的部位擦松香能减少试样在夹持器中的滑动，去掉多余的松香并用粗砂布封闭试样被松香覆盖的两侧。该砂布应折叠在试样两端，纱布的粗面与有松香的试样表面接触
周期性地拉伸试样，两者之中任一的：
以0.5Hz的频率，在1%和2%之间（5mm和10mm），或
a)
b) 如果输送带包含高弹性模量的加强层（例如，芳纶线的加强层），则在0.5%和1%之间（2.5mm
和5mm）.以0.5Hz的相同频率。
注：对于a），在相同频率下如果给定试样初始伸长率1.5%（对应于7.5mm）与周期性变化的伸长率0.5%（对应于
±2.5mm）是叠加的，将实现相同的效果。试样形变的平均速度为5mm/s（=300mm/min）。 在500次循环拉伸期间记录拉伸力作为循环次数的函数。在试验结尾，通过减少拉伸力至0测量
永久伸长，并测量两夹持器之间的距离。如果该伸长大于或等于初始长度的1%，这表明那方法不适合于这种类型的带；在这种情况下用ISO9856方法代替。
9计算和结果表示
当循环伸长次数2=250、2=350和z=500时，从如图2所示的曲线图读出F和F=的值。 所有的这些力除以带宽（50mm)得到弹性模量，如式[1a)和式[1b)]：
FA
F'A=50
...[1a]]
F's= 50 _FB
.....[1b]
如果一个循环伸长率在1%和2%之间已被应用，按式（2)计算弹性模量：
F'A+F"B 2 X 1.5
k1%:
...(2)
如果一个循环伸长率在0.5%和1%之间已被应用，按式（3)计算弹性模量：
F^+FB 2 X 0.75
k1%:
·(3)
从计算的三个k1%值和相应的循环伸长次数，确定该形式的直线方程式：
y=a+cr
·(4 )
随后进行对数回归。 为此，使用带有统计函数的计算器。X轴的值是循环伸长次数的自然对数（ln）。Y轴的值是相应
计算的k1%值。
所以，式(4)变为：
k1% =a +(c × lnz)
...(5)
式中：
直线斜率；当=1时k1%的值。
用计算器确定两个值和相关系数r。
3 GB/T34367—2017/ISO21181:2013
Y
FAF
FB
1
1
1
+
200250300350400 500 600 700
100
800
0
说明： X Y
循环次数，2；拉伸力（F），单位为牛顿（N)。
图2拉伸力作为循环伸长次数的函数
直线的相关系数值r应尽可能高。虽然在0.8到1.0之间是足够高的，但它的理想值是1.0。如果 r<0.7，试验应重复进行而且用较大循环伸长次数（）进行计算。
用已知的a值和c值，通过循环伸长次数=43200用式（5)计算松弛k1%的值，相当于在0.5Hz 的频率进行24h的试验（见图3)（ln43200=10.67）。
Y4
k=g+ (cXIn z)
k1%松驰的
100 250
1 000 500 350
10 000 :=43 200 X
说明： x lnz(-) ; Y
k1%,N/mm; 对于2=1的k1%。
a
图3 3松弛k1%值的测定
