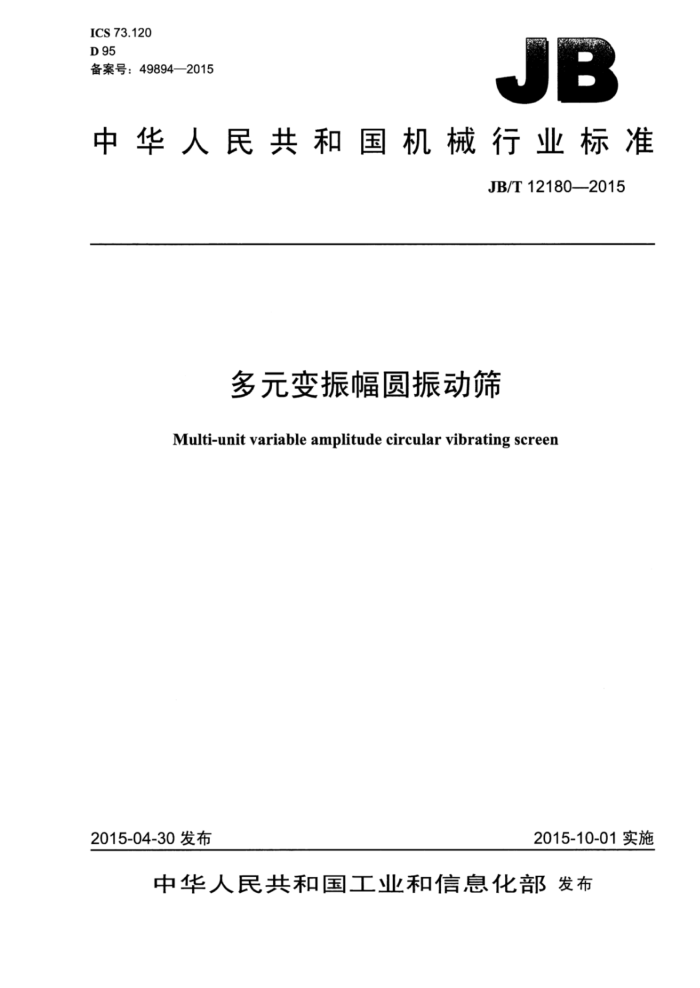

ICS 73.120 D 95 备案号：49894—2015
JB
中华人民共和国机械行业标准
JB/T12180—2015
多元变振幅圆振动筛
Multi-unit variable amplitude circular vibrating screen
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12180——2015
目 次
前言 1范围 2规范性引用文件 3产品分类
II
3.1型式. 3.2型号. 3.3基本参数. 4技术要求.. 4.1基本要求.. 4.2 整机性能要求 4.3主要零部件要求 4.4主要配套件要求 4.5 安全要求.. 4.6 外观质量要求... 4.7 成套供货范围， 5试验方法 6 检验规则.
2
6.1 检验分类.. 6.2 出厂检验 6.3型式检验. 7标志、标签和使用说明书包装、运输和贮存
5
6
R JB/T12180—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：徐文彬、刘春玉、李素妍、李秀艳、黄嘉琳。 本标准为首次发布。
I JB/T12180—2015
多元变振幅圆振动筛
1范围
本标准规定了多元变振幅圆振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于分级粘湿细颗粒物料的多元变振幅圆振动筛（以下简称振动筛）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB713一2014锅炉和压力容器用钢板 GB/T1184—1996 形状和位置公差未注公差值 GB/T1231一2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T4942.1—2006 5旋转电机整体结构的防护等级（IP代码）分级 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T23934 热卷圆柱螺旋压缩弹簧技术条件 GB/T 25706 矿山机械产品型号编制方法 JB/T4042 振动筛试验方法 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装 JB/T 5496 振动筛制造通用技术条件 JB/T 8584 橡胶一金属螺旋复合弹簧 JB/T9031 矿用冲孔筛板
3产品分类
3.1型式
振动筛是由多个独立单元的圆振动筛串联组成的。每一个单元的圆振动筛由电动机经传动装置驱动
块偏心振动器带动筛箱振动。由各个筛箱串联组成的主机筛面从入料端到出料端，其倾角由大到小布置频率由高到低分布，振幅由小到大过渡。主机可带或不带防尘罩，电动机可左装或右装，也可左右两侧同时安装。
1 JB/T12180—2015
3.2型号
振动筛的型号应符合GB/T25706的规定。型号表示方法如下：
YKBF-OOO
单元数筛面总长度，单位为分米（dm）筛面总宽度，单位为分米（dm）防尘罩，无防尘罩不标注变振幅块偏心圆振动筛
示例1：筛面总宽度为2.1m、筛面总长度为4.8m、2个单元筛串联的无防尘罩变振幅圆振动筛标记为：
YKB-2148/2振动筛
示例2：筛面总宽度为3.0m、筛面总长度为9.0m、3个单元筛申联的带防尘罩变振幅圆报动筛标记为：
YKBF-3090/3振动筛
3.3 基本参数
振动筛的基本参数应符合表1的规定。
4技术要求
4.1基本要求 4.1.1 振动筛应符合本标准和JB/T5496的规定，并按照经规定程序批准的图样及技术文件制造。 4.1.2 凡外协件、外购件应有合格证，并经质量检验部门检验合格后方可进行装配。 4.1.3 振动筛的结构应符合下列要求：
a）便于维修和更换易损件； b）振动器内不得进入灰尘和漏油； c）应设有防松紧固件，螺栓不得松动； d）筛板应牢固固定在筛框上，两侧张紧螺栓应拧紧； e）正常工作情况下，物料无跑偏和抛出侧板现象。
4.2 整机性能要求
振动筛的整机性能应符合下列要求： a）各单元筛箱的振动频率偏差不应超过规定值的土2.5%； b）各单元筛箱两侧板对称点的振幅差值不应大于0.5mm，横向摆动不应大于1mm； c）各单元筛箱的振动器运转应平稳、灵活，无卡阻现象； d）轴承温升不应超过40℃，最高温度不应超过75℃； e）空运转噪声不应超过90dB（A)； f）装配后各筛箱两对称点弹簧静压缩等高误差不应大于3mm。
2 JB/T12180—2015
l 聚目 0'01~0'S
0
）
0'01~0'8 91'71
~91z1 91'91
E
-
06~0L
0'6~0L 91'z1 8~9元 SL~0'9 ~91z1 91'91
素目群旺 一 91z1 - 饿？ 角 ~ 9 素 s's~s s'S~st 鲜旺 91'91 00 91'91 酸蝶 MY 0 02 Ssz 01x 0'SIxz 0'SIx O'SIXE 0S 0'SIX9 0'SIX8 0'SIX01 0'SIX8 0'SIXO1 0'S1×8 0'SIX01 0'SIX8 0'SIXO1 S81X9 $81X8 S81X01 列 09[~09 00 0 009~002 00000 59~0 008~00 0 0001~0 0010 09 0000 002~08 0 009[~09S 0081~009 李粮 I
-
-
国 1
I 樂
00
OS> 2~9
凯时咖粉酬m 09' 0S 80'01 00'81 00 8 00 00'96 00 000t 00'OS 00St 795 05z9 00 00'9S 00'OL
0000001
饰 面
A
酒 光 u O' 9'E 0t 8 0'9 0'9 0'6 's S'L 0'01 sz 1o'o1 0'01 SL 0'01 宽 W l s'I 8'1 'z 0 O'E 9 9'E 9 9' 0 0 S St O'S 0'S 9'S 9S 9'S 单元 数 2 2 2 2 2 Z m 2 E s S B S 4 5 3 S 号型
福
8- 09 000 00 9- 000 0 00 00 SS 001
3 JB/T12180—2014
4.3主要零部件要求 4.3.1筛箱应符合下列要求：
a）侧板材料力学性能不应低于GB713一2014中Q245R的规定，并不得拼接； b）筛框侧板焊接后应校正，其平面度误差每平方米不应大于2mm； c）筛框成形后支撑筛网的平面应在一个平面内，其平面度误差每平方米不应大于2mm，筛框的两
对角线等长误差每米不应大于1mm d）横梁不允许在垂直方向拼接，横梁焊后应消除应力。
4.3.2振动器应符合下列要求：
a）振动器应用规定牌号的润滑油，并无漏油现象； b）装配后轴向窜动量应为1mm~2mm； c）振动器零件不应有裂纹和其他可见缺陷，回转件不充许焊补修整： d）振动器的两轴承座孔中心线同轴度公差应符合GB/T1184一1996中以同轴两孔最大距离为主参
数的6级精度的要求。
4.4主要配套件要求 4.4.1用于联接主要构件的高强度螺栓性能不应低于GB/T1231一2006中10.9S级的规定。 4.4.2冲孔筛板应符合JB/T9031的规定。 4.4.3聚氨酯筛网的横向张紧条与纵向筛条各接触点应粘接牢固，成为一体，不得有脱胶现象。横向张紧条内应含有钢丝绳，纵向筛条内应含有韧性的尼龙绳。筛网两侧橡胶张紧钩内应含有钢板骨架，并与横向张紧条及其内钢丝绳牢固连接。 4.4.4金属螺旋弹簧应符合GB/T23934的规定；橡胶-金属螺旋复合弹簧应符合JB/T8584的规定。 4.5安全要求 4.5.13 振动筛外露的转动件部位应设置防护罩。 4.5.2 振动筛电气设备安全要求应符合GB5226.1的规定。 4.5.3用于爆炸性气体环境中的振动筛，其电动机安全要求应符合GB/T4942.1一2006中防护等级IP55 的YB系列隔爆电动机的规定。 4.6外观质量要求 4.6.1 振动筛涂装应符合JB/T5000.12的规定。除锈等级不应低于St3。涂漆表面应均匀，不应有气泡、 脱落、流痕及裂纹等缺陷。 4.6.2焊缝处不应有漏焊、气孔、夹渣和堆积等缺陷。 4.7J 成套供货范围
振动筛的成套供货范围应包括： a）振动筛的主机部分； b）电动机及其支座； c）防护罩； d）联轴器； e）减振支承装置； f）防尘罩、漏斗及挡料装置。
4 JB/T12180—2014
5 试验方法
振动筛的试验应按照JB/T4042的规定进行。
6 检验规则
6.1 1检验分类
振动筛的检验分为出厂检验和型式检验。 6.2 出厂检验 6.2.1每台振动筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验在制造厂进行，空运转4h后对各单元筛检验下列项目：
a）振幅； b）筛箱横向摆动； c）振动频率； d）空运转噪声； e）振动器轴承最高温度和轴承温升： f）两对称点弹簧静压缩等高差： g）安全防护； h）外观质量。
6.3 3型式检验 6.3.1有下列情况之一时，振动筛应进行型式检验：
a）新产品试制或老产品转厂生产； b）正式生产后，产品结构、材料或工艺有较大改变，可能影响产品性能 c）正常生产时，每隔三年； d）停产一年以上，恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督检验机构提出进行型式检验要求。
6.3.2型式检验项目应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。
7 标志、标签和使用说明书
7.1 每台振动筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称、地址和商标： b）产品型号及名称； c）主要技术参数； d）产品执行标准编号：
5
