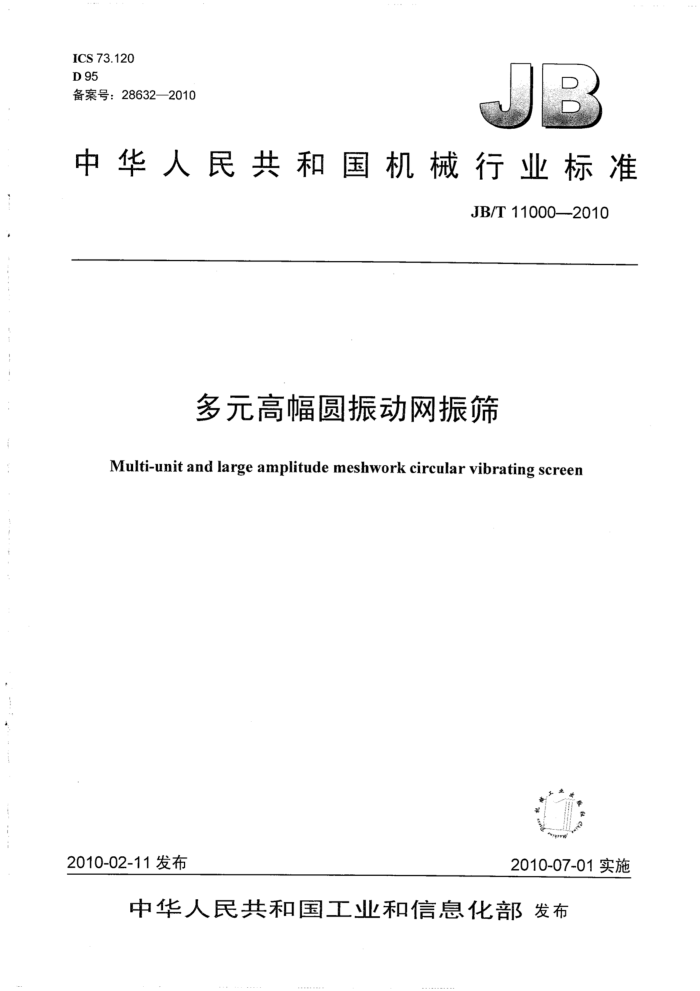

ICS73.120 D 95 备案号：28632—2010
中华人民共和国机械行业标准
JB/T 11000—2010
多元高幅圆振动网振筛
Multi-unit and large amplitude meshwork circular vibrating screen
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T11000—2010
次
前言
范围、 2 规范性引用文件产品分类
1
3
4. 技术要求， 4.1 一般技术要求 4.2 整机性能要求 4.3 主要零部件要求 4.4 安全要求 4.5 外观质量要求 4.6 成套供货范围... 5 试验方法.
1
检验规则. 6.1 检验分类 6.2 出厂检验 6.3 型式检验标志、标签和使用说明书 8包装、运输及贮存
6
EE.0.6
1....... .-
.......
7 JB/T11000--2010
前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：河南太行振动机械股份有限公司。 本标准主要起草人：杜光辉、黄金荣、黄全顺、黄嘉琳、张万生。 本标准为首次发布。
I JB/T11000---2010
多元高幅圆振动网振筛
1范围
本标准规定了多元高幅圆振动网振筛的产品分类、技术要求、试验方法、检验规则、标志、标签、 使用说明书、包装、运输和贮存。
本标准适用于多元高幅圆振动网振筛（以下简称网振筛）。该筛机适用于筛分潮湿细粒级粘性物料。 2＇规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T.191包装储运图示标志（GB/T191-—2008，ISO780：1997，MOD） GB/T23934 热卷圆柱螺旋压缩弹簧，技术条件 GB5226.1 机械电气安全机械电气设备：第1部分：通用技术条件（GB5226.1一2008，IEC
60204-1:2005, IDT)
GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T4042振动筛试验方法 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5496振动筛制造通用技术条件
3产品分类 3.1网振筛是由多个独立振动单轴圆振动筛组成、筛网直接固定在单轴振动器上，筛网振动而筛框不参与振动的机器。每个单轴圆振动筛为电动机通过轮胎式联轴器直接驱动，电动机可左装或右装。 3.2·网振筛的型号表示方法如下：
YWA
振动单元数筛面长度，单位为dm 筛面宽度，单位为dm 特征代号：高振幅网振筛圆振动筛
标记示例：如筛面宽度为3m，长度为12m，由六个振动单元组成的网振筛，其标记为： YWA-30120/6网振筛
3.3·网振筛的基本参数应符合表1规定。 JB/T11000—2010
对角线等长偏差每米不应大于1mm。 4.3.4筛框成型后，平面度误差每平方米不应大于2mm，两对角线等长偏差每米不应大于1mm。 4.4安全要求 4.4.1网振筛的外露转动部件应有安全防护罩。 4.4.2网振筛电气设备安全要求应符合GB5226.1的规定。 4.5外观质量要求 4.5.1网振筛的涂漆应符合JB/T5000.12的规定，所有外露的非加工表面涂漆前均需除锈蚀、油污，涂漆表面应均匀，不应有气泡、脱落、流痕及裂纹等缺陷。 4.5.2网振筛的焊缝处不应有漏焊、气孔、夹渣和堆积等缺陷。 4.6成套供货范围
网振筛的成套供货范围应包括： a）筛箱； b）振动器； c）筛网； d）传动装置； e）减振装置； f）支承装置； g）电动机； h）转动部件安全防护罩。 试验方法
5
在计算机振动机械测试系统上用工业振动测试仪通过传感元件测试振幅，其他项目的检验按JB/T 4042中的规定进行。 6 检验规则 6.1 检验分类
网振筛的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台网振筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验在制造厂进行，空运转4h后检验下列项目：
a）振幅； b）振动频率； c）噪声； d）振动器轴承部位最高温度和轴承部位温升； e）两对称点弹簧静压缩等高差； f).安全防护； g）外观质量。
6.3型式检验 6.3.1·有下列情况之一时，网振筛应进行型式检验：
a）新产品投产或老产品转厂生产时： b）正式生产后，产品结构、材料或工艺有较大改变，可能影响产品性能时； c）正常生产时，每三年为周期进行一次检验； JB/T11000—2010
d）停产年以上恢复生产时； e）出厂检验结果与上次型式检验有较大差异时： f）国家质量监督检验机构提出进行型式检验要求时。
6.3.2型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7、标志、标签和使用说明书 7.1每台网振筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称和地址； b）产品名称及型号； c）主要技术参数； d）生产日期与出厂编号； e）产品执行的标准编号。
7.2·网振筛的使用说明书应符合GB/T9969的规定。 7.3网振筛的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：
a）收货站及收货单位名称； b）发货站及发货单位名称； c）合同号、产品名称及型号； d）毛重、净重、箱号及外形尺寸； e）起吊作业标志和储运图示标志。
8包装、运输及贮存 8.1网振筛的包装应符合GB/T13384的要求。除对电气设备采用封闭包装外，其余可采用捆扎或裸装，包装箱和捆扎件应符合陆路和水路运输要求。 8.2金属件的外露加工表面应涂防锈油，并用聚氯乙烯塑料薄膜包扎。 8.3包装箱应通风、防雨，裸装时应在明显位置系标签。 8.4网振筛应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书： c）产品安装图； d）装箱清单及成套发货明细表。
8.5网振筛存放时应垫平放稳，并与地面保持一定距离，不可堆放。露天存放应有防雨、防晒和防积水措施。 8.6网振筛每存放一年，应进行一次养护。 -.-.-
--
