内容简介

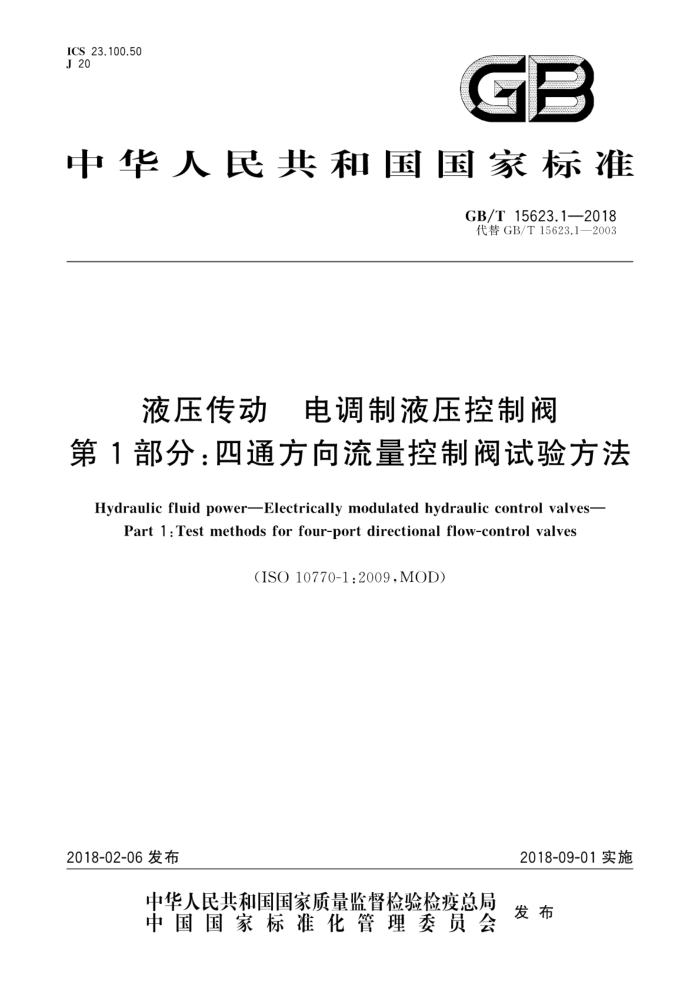

GB/T 15623.1-2018 液压传动 电调制液压控制阀 第1部分:四通方向流量控制阀试验方法 ICS 23.100.50 J 20
GB
中华人民共和国国家标准
GB/T15623.1—2018 代替GB/T15623.1—2003
液压传动 电调制液压控制阀
第1部分:四通方向流量控制阀试验方法
Hydraulic fluid powerElectrically modulatedhydraulic control valves-
Part 1:Test methods for four-port directionalflow-control valves
(ISO10770-1:2009,MOD)
2018-09-01实施
2018-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T15623.1—2018
目 次
前言引言
I
范围规范性引用文件术语和定义、符号和单位试验条件试验装置准确度不带集成放大器的阀的电气特性试验性能试验压力脉冲试验结果表达
/
2
3
4
5 6
8
26 26 27 28
9
10 11 标注说明附录A(资料性附录) 试验实施指南 GB/T15623.1—2018
前言
GB/T15623《液压传动电调制液压控制阀》拟分为以下3个部分:
第1部分:四通方向流量控制阀试验方法;第2部分:三通方向流量控制阀试验方法;第3部分:压力控制阀试验方法。
本部分为GB/T15623的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T15623.1一2003《液压传动电调制液压控制阀 第1部分:四通方向流量控制
阀试验方法》,与GB/T15623.1一2003相比,主要技术变化如下:
新增引用标准GB/T19934.1、JB/T7033—2007(见第2章);删除了术语“电调制液压流量控制阀”(2003年版的3.1),增加了术语“电调制液压四通方向流量控制阀”“输入信号死区”“阅值”及“额定输入信号”(见3.1);修改了“符号和单位”的有关内容(见表1,2003年版的表1);试验条件中,删除了“液压油液温度”和“供油压力”(2003年版的表2),增加了“流体黏度等级” 和“压降”(见表2);修改了试验回路(见图1和图5,2003年版的图1和图2);增加了仪表准确度的“电阻”和“动态范围”的要求(见6.1和6.2);增加了“线圈电阻”的冷态、热态的测试(见7.1和7.2);删除了“节流调节特性试验”“输出流量-负载压差特性试验”及“压差-油温特性试验”(2003年版的8.1.6、8.1.7和8.1.11);删除了“耐久性试验”和“环境试验”(2003年版的第9章和第11章);
本部分采用重新起草法修改采用ISO10770-1:2009《液压传动电调制液压控制阀 司第1部分:四通方向流量控制阀试验方法》
本部分与ISO10770-1:2009相比结构调整如下:
在原文“第8章性能试验”中增加“8.1概述”,将悬置段纳人其中,后面条号顺延本部分与ISO10770-1:2009的技术性差异及其原因如下:
关于规范性引用文件,本部分做了具有技术性差异的调整,以适应我国的技术条件,调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下: ·用等同采用国际标准的GB/T786.1代替ISO1219-1: ·用等效采用国际标准的GB/T3141一1994代替ISO3448; ·用等同采用国际标准的GB/T4728.1代替IEC60617; ·用等同采用国际标准的GB/T7631.2代替ISO6743-4; ·用修改采用国际标准的GB/T14039代替ISO4406; ·用等同采用国际标准的GB/T17446代替ISO5598; ·用等同采用国际标准的GB/T19934.1代替ISO10771-1; ·用修改采用国际标准的JB/T7033一2007代替ISO9110-1 删除了术语“电调制液压方向流量控制阀”(见IS010770-1:2009的3.1.1),增加了术语“电调制液压四通方向流量控制阀”(见3.1.1);规定了矿物液压油应符合GB/T7631.2的L-HL(见表2);
1 GB/T15623.1—2018
对第6章准确度中,仪表温度允许系统误差原文为"c)温度:环境温度的士2%”,修改为“c)温度:测量温度值的土2%”,因采用测试温度更为合理
本部分还做了以下编辑性修改:一第8章图14中,在图中曲线上增加Y,符号,用以表示“幅值比曲线”;增加Y符号,用以表示
“相位滞后曲线”。 删除了压力的单位“bar”。
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会(SAC/TC3)归口。 本部分起草单位:海门维拓斯液压阀业有限公司、北京精密机电控制设备研究所、中航航空工业集
团公司金城南京机电液压工程研究中心、上海衡拓液压控制技术有限公司、南京晨光集团有限责任公司、浙江大学、海门市油威力液压工业有限责任公司、北京华德液压工业集团有限责任公司、上海博世力士乐液压及自动化有限公司、赛克思液压科技股份有限公司。
本部分主要起草人:林广、陈东升、何友文、肖林、龚达平、邹小舟、方群、金瑶兰、袁勇、张小洁、徐兵、 但新强、周丽琴、朱红岩、胡启辉、沈国荣、梁勇、高魏磊。
本部分所代替标准的历次版本发布情况为:
GB/T15623—1995,GB/T15623.1—2003
II GB/T 15623.1—2018
引言
制定GB/T15623.1的目的是提高阀试验的规范性,进而提高所记录阀性能数据的一致性,以便这些数据用于系统设计,而不必考虑数据的来源。
三 GB/T15623.1—2018
液压传动电调制液压控制阀
第1部分:四通方向流量控制阀试验方法
1范围
GB/T15623的本部分规定了电调制液压四通方向流量控制阀性能特性的试验方法。 本部分适用于电调制液压四通方向流量控制阀注:在液压系统中,电调制液压四通方向流量控制阀一般包括伺服阀和比例阀等不同类型产品,能通过电信号连续
控制流量和方向变化。以下如没有特别限定,“阀”即指电调制液压四通方向流量控制阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T786.1流体传动系统及元件图形符号和回路图第1部分:用于常规用途和数据处理的图形符号(GB/T786.12009.ISO1219-1:2006IDT)
GB/T3141—1994工业液体润滑剂ISO粘度分类(eqvISO3448:1992) GB/T 4728.1 1电气简图用图形符号第1部分:一般要求(GB/T4728.1一2005,IEC60617data
base,IDT)
GB/T 7631.2 润滑剂、工业用油和相关产品(L类)的分类 第2部分:H组(液压系统)(GB/T7631.2-
2003,ISO6743-4:1999,IDT)
GB/T 14039 液压传动油液 固体颗粒污染等级代号(GB/T14039一2002,ISO4406:1999 MOD)
GB/T 17446 流体传动系统及元件词汇(GB/T17446一2012,ISO5598:2008,IDT) GB/T 19934.1 液压传动金属承压壳体的疲劳压力试验 第1部分:试验方法(GB/T19934.1—2005,
ISO10771-1:2002,IDT)
JB/T7033—2007 液压传动 测量技术通则(ISO9110-1:1990,MOD)
3术语和定义、符号和单位
3.12 术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。 3.1.1
电调制液压四通方向流量控制阀 electrically modulated hydraulic four-port directional flow-control valve 能响应连续变化的电输人信号以控制输出流量和方向的四通阀。
3.1.2
输入信号死区inputsignaldeadband 不能产生控制流量变化的输人信号范围。
1 GB/T15623.1—2018
3.1.3
阅值 threshold 连续控制阀产生反向输出所需输人信号的变化量。 注:阅值以额定信号的百分数表示。
3.1.4
额定输入信号 rated input signal 由制造商给定的达到额定输出时的输入信号。
3.2 符号和单位
本部分所用符号如表1所示。 所有图形符号应符合GB/T786.1和GB/T4728.1规定
表 1 符号和单位
参 量电感绝缘电阻绝缘试验电流绝缘试验电压
符 号 Lc R: I. U; Re
单 位
H 2 A V a
电阻颤振幅值颤振频率输人信号额定输人信号输出流量额定流量流量增益

%(最大输人信号的百分比)
Hz A或V A或V L/min L/min (L/min)/A或 (L/min)/V
I或U I.或U. q qn
K=(Aq/△)或 K=( /U)
滞环内泄漏供油压力回油压力负载压力负载压差阀压降额定阀压降压力增益阅值幅值比(比率) 相位移
一 q1 pp pT pA或p:
%(最大输出信号的百分比)
L/min MPa MPa MPa MPa MPa MPa MPa/A或 MPa/V
p.=pa-pu或 P,=PPA =
p.
K=(Apl./△I)或 Kp=(ApL/AU)
%(最大输出信号的百分比)
dB (°)

2
