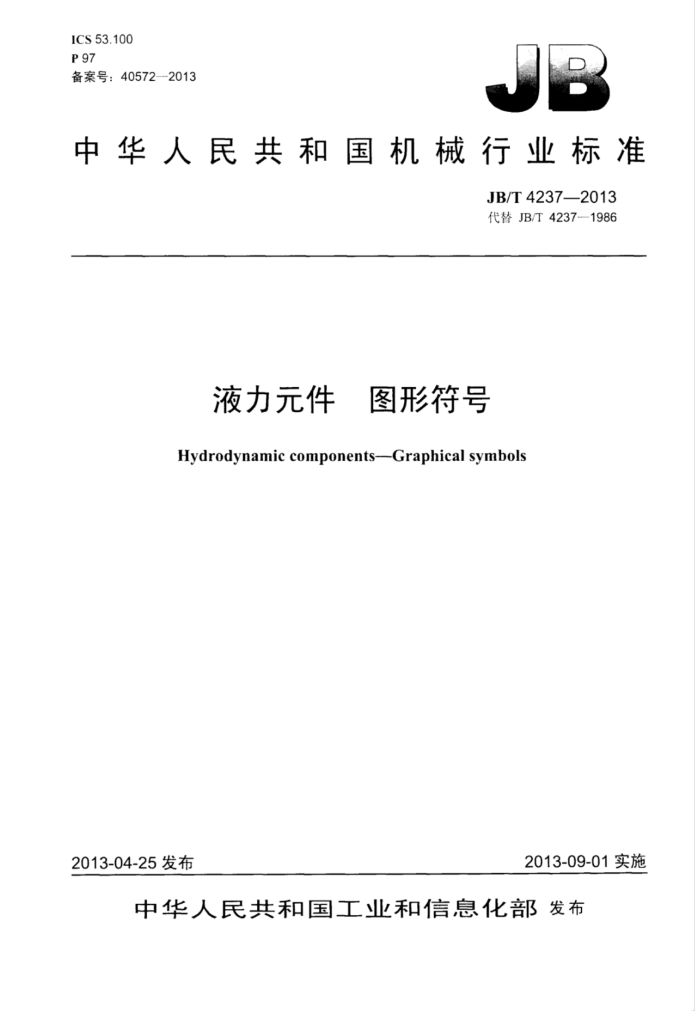

ICS 53.100 P 97 备案号：40572—2013
中华人民共和国机械行业标准
JB/T4237—2013 代替JB/T4237-1986
液力元件 图形符号
Hydrodynamic components-Graphical symbols
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T4237—2013
目 次
前言
.1
1
范围 2 规范性小用文件. 3 术语和定义 4 般要求.. 5 液力元件图形符号，表！液力偶合器图形符号表2 液力变矩器图形符号， JB/T42372013
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替JB/T4237一1986《液力元件图形符号》，与JB/T4237—1986相比主要技术变化如下：
增加了“规范性用文件”（见第2章）：一增加了“术语和定义”（见第3章）；一增加了5.1和5.2的编号，企表分为表1和表2；一删除了对图形符号B、T、D的规定（1986年版的1.3)：删除了“多角形限矩型液力偶合器”和“可充排的液力偶合器”的图形符号（1986年版的第2
-
章）；增加了“复合泄液式限矩型液力偶合器”的图形符号（见表1的序号5）；
-
一增加了“可同步液力偶合器”的图形符号（见表1的序号13）。 本标准出中国机械「业联合会提出。 本标准由全国：1:方机械标准化技术委员会（SAC/TC334）归I.1。 本标准起草单位：天津工程机械研究院、北京起重运输机械设计研究院、熔盛机械有限公司：本标准主要起草人：段琳、邹铁汉、杨烈。 本标准」1986年：7月首次发布，本次为第一次修订。
II JB/T4237—2013
液力元件 图形符号
1范围
本标准规定了液力元件的般要求和图形符号。 本标准适用于以液力油或其他介质为工作介质的液力元件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T3858液力传动术语 GB/T4460机械制图机构运动简图符号
3术语和定义
GB/T3858界定的术语和定义适用丁·本文件。
4一般要求
4.1本标准只规定主要液力元件图形符号，对丁标准中未规定的液力元件图形符号，可根据本标准规定的符号和符号规则进行派生。 4.2本标准的图形符号以左端为输入端、右端为输出端绘制。在传动系统图中的布置可根据情况旋转90°、180°、270°绘制。但不得将可调性箭头向下倒置，可调性箭头应朝右上方与轴线成45 角。 4.3图形符号的大小以清晰美观为原则，绘制时可根据图样大小情处理，但应保持图形本身的比例。 图形比例以外环直径D为基准，内环直径为D/2，两端轴线长为D/3，齿轮箱长为D，宽为D/4。 4.4向心涡轮液力变矩器导轮进出口边的延伸线通过圆心，其夹角为60°（对称）。限矩型液力偶合器的辅室以外圆的水平与乘直方向切线相交成90°夹角表示。 4.5可调性及回转符号均以细实线加箭头表示，其余图形均以粗实线表示。回转符号还应符合GB/T 4460的规定。 4.6本标准规定的液力元件图形符号只区别不同类型，至于具体的规格型号一般可在系统图的零件表中说明，必要时也可标注在液力元件图形符号旁。
5液力元件图形符号
5.1液力偶合器图形符号见表1。 5.2 2液力变矩器图形符号见表2。
1 JB/T4237—2013
表1液力偶合器图形符号
序号
图形符号
名称/说明
C D D
普通型液力码合器
动压洲液式限矩型液力偶合器
静压泄液式限矩型液力偶合器
2 D T
阀控延充式限矩型液力偶合器
复合泄液式限矩型液力偶合器
1I调节式调速型液力偶合器
进口调节式调速型液力偶合器
D
复合调节式调速型液力偶合器
前置齿轮式液力偶合器传动装置
10
后置齿轮式液力码合器传动装置
11
复合齿轮式液力偶合器传动装置
N JB/T4237—2013
表1（续）
序号
名称/说明
图形符号
液力减速器
12
13
可同步液力偶合器
注: K 可同步。
表2液力变矩器图形符号
序号
图形 符号
名称/说明
液力偶合变矩器
1
A
单级、单相向心涡轮液力变矩器
单级、两相向心涡轮液力变矩器
单级、三相向心涡轮液力变矩器
-
二级向心涡轮液力变矩器
三级向心涡轮液力变矩器
带闭锁的液力变矩器
Q
双向正转液力变矩器 JB/T4237—2013
表2（续）
序号
名称/说明
图形 符号
反转波力变矩器
轴流涡轮液力变矩器
10
单级离心涡轮液力变矩器
-
二级离心涡轮液力变矩器
12
1
三级离心涡轮液力变矩器
泵轮可调液力变矩器
14
15
导轮可调液力变矩器
双泵轮液力变矩器说明：非代表@离合器
16
17
可充排的液力变矩器
导轮正转液力机械变矩器
18
c
导轮反转液力机械变矩器 JB/T4237—2013
表2（续）
序号
图形符号
名称/说明
20
双涡轮液力机械变矩器
Q Q
21
结点在输入端的外分流液力机械变矩器
22
结点在输山端的外分流液力机械变矩器
注：B 一泵轮：T 涡轮：D- 导轮
5
