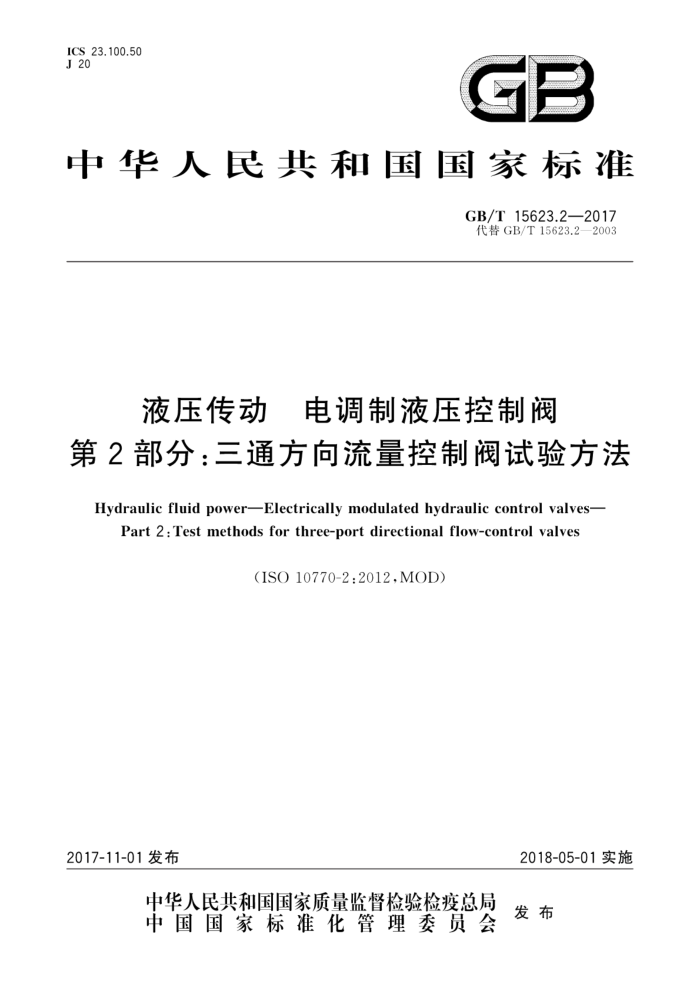

ICS 23.100.50 J 20
GB
中华人民共和国国家标准
GB/T15623.2—2017 代替GB/T15623.2—2003
液压传动 电调制液压控制阀
第2部分：三通方向流量控制阀试验方法
Hydraulic fluid power-Electrically modulated hydraulic control valves-
Part 2:Test methods for three-port directional flow-control valves
(ISO10770-2:2012,MOD)
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 15623.2—2017
目 次
前言引言
m
范围 2 规范性引用文件术语、定义和符号..
3
试验条件试验装置准确度不带集成放大器的阀的电气特性试验性能试验压力脉冲试验结果表达
4
5
6
8
25
9
10 11 标注说明附录A（资料性附录） 试验实施指南
25
26
27 GB/T 15623.2—2017
前言
GB/T15623《液压传动电调制液压控制阀》分为三个部分：
第1部分：四通方向流量控制阀试验方法；一第2部分：三通方向流量控制阀试验方法；
第3部分：压力控制阀试验方法。 本部分为GB/T15623的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T15623.2—2003《液压传动电调制液压控制阀 第2部分：三通方向流量控制
阀试验方法》，与GB/T15623.2一2003相比，主要技术变化如下：
新增引用标准GB/T19934.1、JB/T7033—2007（见第2章）；删除了术语“电调制液压方向流量控制阀”，增加了术语“电调制液压三通方向流量控制阀”、 “输入信号死区”、“阅值”及“额定输人信号”（见3.1)；修改了“3.2符号和单位”的有关内容（见表1)；试验条件中，删除了“液压油液温度”和“供油压力”，增加了“流体黏度等级”和“压降”（见表2)；修改了试验回路（见图1、图10和图11)；增加了仪表准确度的“电阻”和“动态范围”的要求（见6.1和6.2)；一增加了“线圈电阻”的冷态、热态的测试（见7.2.1和7.2.2）；
删除了“耐久性试验”和"环境试验”（见2003年版第9章和第11章）。 本部分采用重新起草法修改采用ISO10770-2：2012《液压传动电调制液压控制阀 第2部分：三
通方向流量控制阀试验方法》（英文版）
本部分与ISO10770-2：2012的技术性差异及其原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T786.1代替ISO1219-1（见3.2）；：用修改采用国际标准的GB/T3141代替ISO3448（见表2和10.2.1)； ·用等同采用国际标准的GB/T4728.1代替IEC60617（见3.2)； ·用等同采用国际标准的GB/T7631.2代替ISO6743-4（见表2）；：用修改采用国际标准的GB/T14039代替ISO4406（见表2）； ·用等同采用国际标准的GB/T17446代替ISO5598（见3.1）：：用等同采用国际标准的GB/T19934.1代替ISO10771-1（见第9章）； ·用修改采用国际标准的JB/T7033一2007代替ISO9110-1（见6.1）：删除了术语“电调制液压方向流量控制阀”，增加了术语“电调制液压三通方向流量控制阀”（见 3.1); 规定了矿物液压油应符合GB/T7631.2的L-HL（见表2）；
-
一对第6章准确度中，仪表温度允许系统误差原文为“c）温度：环境温度的土2%”，修改为： “c）温度：实际测量值的土2%”，因采用实际测试温度更为合理。 本部分还做了以下编辑性修改：
第8章，避免出现悬置段，更改了条的编号，以符合国家标准编写格式；一图2、图3、图8、图12及图13中的符号表示方法不采用原文形式，而采用与ISO10770-1相同
II GB/T15623.2—2017
形式，以符合国家标准编写格式；一一图14中，在图中曲线上增加Y符号，用以表示“幅值比曲线”和增加Y，符号，用以表示“相位滞
后曲线”。因为原文说明中Y和Y，与图形坐标轴符号相同，对两个曲线没有表示区分；一表4中，在“流量幅值%的额定流量”标题下每一个表格第一行数值中，原文为“士50”错误，修
改为“±5”；删除了压力的等同单位“（bar)”
一
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC3)归口。 本部分起草单位：海门市油威力液压工业有限责任公司、北京精密机电控制设备研究所、宁波华液
机器制造有限公司、浙江大学、燕山大学、武汉科技大学、北京机械工业自动化研究所、上海博世力土乐液压及自动化有限公司、上海衡拓液压控制技术有限公司、北京华德液压工业集团有限责任公司、海门维拓斯液压阀业有限公司。
本部分主要起草人：林广、陈东升、但新强、何友文、张策、徐兵、赵静一、陈新元、曹巧会、胡启辉、 渠立鹏、张宪、王春英、朱红岩、郭锐、钱新博、
本部分所代替标准的历次版本发布情况为：
GB/T15623—1995,GB/T15623.2—2003
IV GB/T 15623.2—2017
引言
制定GB/T15623.2的目的是提高电调制液压三通方向流量控制阀试验的规范性，进而提高所记录被试阀性能数据的可比性，以便这些数据用于系统设计，而不必考虑数据的来源。
>
