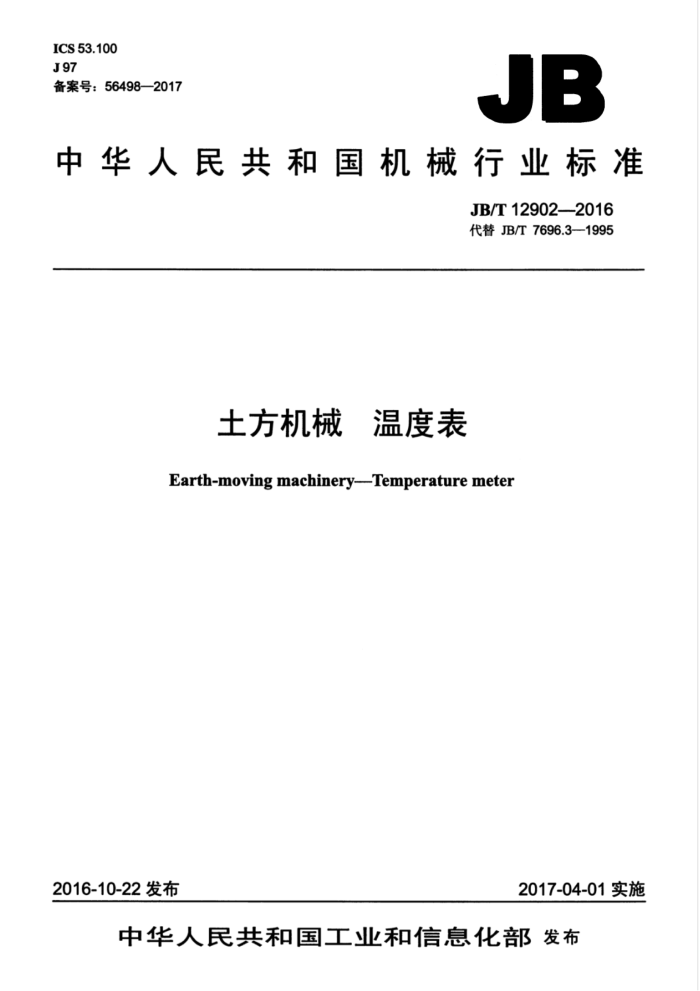

ICS53.100 J97 备案号:56498—2017
JB
中华人民共和国机械行业标准
JB/T129022016 代替JB/T7696.3—1995
土方机械 温度表 Earth-moving machinery--Temperature meter
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布
JB/T12902—2016
目 次
前言 1范围 2规范性引用文件, 3分类 4要求, 4.1一般要求..
1I
4.2 单位及分度. 4.3常态工作环境. 4.4温度范围. 4.5外观. 4.6漆层和镀层. 4.7性能. 5试验方法 5.1外观检查. 5.2漆层和镀层的检查, 5.3性能试验 6检验规则.. 6.1出厂检验. 6.2型式检验.. 7标志、包装、运输和贮存 7.1标志. 7.2 包装. 7.3 运输和贮存
图1 全振幅振动频率图. 表1 温度表分类表2 温度范围. 表3温度表电压影响试验的电压波动范围表4试验电压参数表5共振点试验表6无共振点时振动耐久试验. 表7有共振点时振动耐久试验. 表8型式检验.
6
-
JB/T12902—2016
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T7696.3一1995《工程机械用温度表》,与JB/T7696.3一1995相比主要技术变化如
下:
一标准名称由“工程机械用温度表”改为“土方机械温度表”;将分部分的标准编号JB/T7696.3改为单独的标准编号JB/T12902;在规范性引用文件中,删除了GB2828,增加了GB/T8593.1和JB/T5947(见第2章,1995 年版的第2章);修改了产品分类,增加了电子式温度表的类别(见第3章,1995年版的第3章);修改了温度范围(见4.4,1995年版的4.4);增加了对温度表使用符号标识的要求(见4.5.3);修改了基本误差的要求(见4.7.3,1995年版的4.7.3);删除了加热急冷的要求和试验方法(见1995年版的4.7.5和5.3.4);修改了耐温度影响性能的要求(见4.7.7,1995年版的4.7.8);修改了耐湿热性能的要求(见4.7.8,1995年版的4.7.9);修改了电压影响的要求和电压波动范围(见4.7.9,1995年版的4.7.10);增加了电源反向连接的要求和试验方法(见4.7.10和5.3.9);修改了耐振动性能的要求和试验方法(见4.7.11和5.3.10,1995年版的4.7.11和5.3.10);修改了栅格法的内容(见5.2.2,1995年版的5.2.2);修改了试验电压参数(见5.3.1.4,1995年版的5.3.1.4);修改了耐久性试验方法的循环次数(见5.3.11,1995年版的5.3.11);修改了出厂检验的内容(见6.1,1995年版的6.1);增加了进行型式检验的情况(见6.2.1);修改了标志、包装、运输和贮存的要求(见第7章,1995年版的第7章);删除了保用期的要求(见1995年版的第8章)。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。 本标准起草单位:天津工程机械研究院。 本标准主要起草人:刘夜、尚海波。 本标准所代替标准的历次版本发布情况为:
JB/T7696.3—1995。
II
JB/T12902—2016
土方机械温度表
1范围
本标准规定了土方机械温度表的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于指示GB/T8498定义的土方机械用发动机冷却液、润滑油或其他部位温度的温度表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T8593.1土方机械司机操纵装置和其他显示装置用符号第1部分:通用符号 JB/T5947工程机械包装通用技术条件 JB/T12900土方机械压力表 QC/T413汽车电气设备基本技术条件
3分类
温度表一般由指示器和传感器组成,其分类见表1。
表1 温度表分类
型式电子式
类别 1 2 1 2 3 1 2
指示器数字式模拟式电磁式动磁式双金属式弹簧管式膜片式
传感器可变电阻式霍尔式可变电阻式双金属式低沸点蒸发液体
电气式
机械式
要求 4.1一般要求
4
温度表应符合本标准的要求,并应按经规定程序批准的图样及设计文件制造。 4.2单位及分度
温度表以摄氏度(℃)为计量单位,原则上不少于2个分度:下限值一中间值一上限值,也可用L 表示下限温度值,用H表示上限温度值。
1
