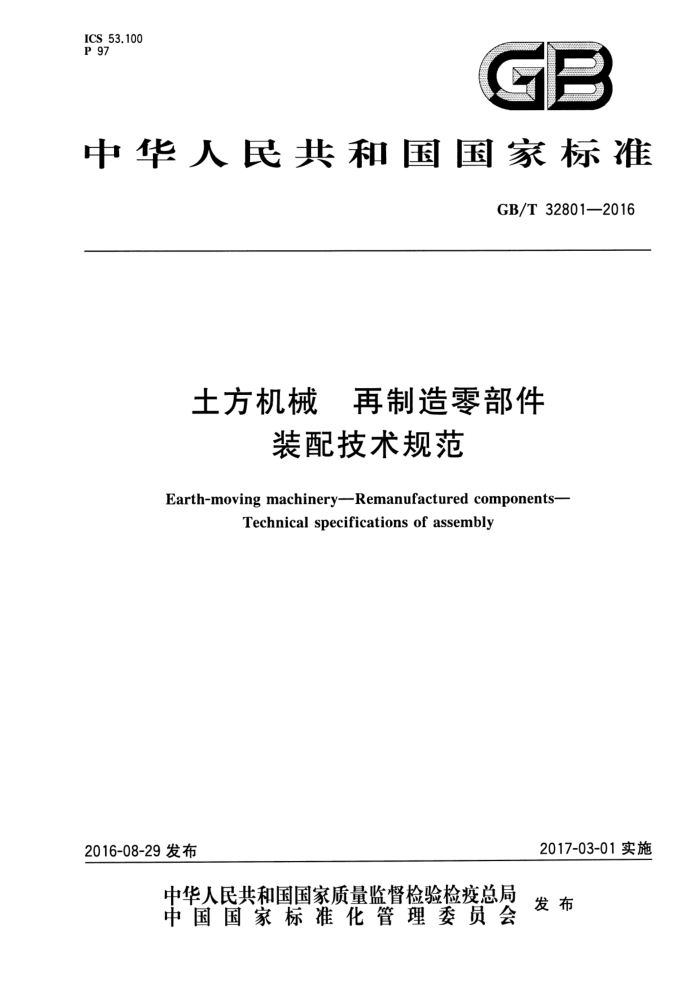

ICS 53.100
P 97
中华人民共和国国家标准
GB/T32801—2016
土方机械 再制造零部件
装配技术规范
Earth-movingmachinery-Remanufactured components-
Technicalspecificationsofassembly
2017-03-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32801—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：天津工程机械研究院、厦门厦工机械股份有限公司、徐工集团工程机械股份
有限公司、河南宏源车轮股份有限公司、杭州宗兴齿轮有限公司、中联重科股份有限公司、厦门市盖克工程机械有限公司。
本标准参加起草单位：河北宣化工程机械股份有限公司、宁波广天赛克思液压有限公司、陕西同力重工股份有限公司。
本标准主要起草人：李广庆、李蔚苹、马广荣、陈汉杰、韩屹丽、刘太平、陈远山、余婕、姚广山、陈建博白飞平、杨西川。
I GB/T32801—2016
土方机械再制造零部件
装配技术规范
1范围
本标准规定了土方机械再制造零部件装配的术语和定义、规范要求等。 本标准适用于土方机械再制造零部件（以下简称“零部件”）的装配。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28619再制造术语 JB/T5945 5工程机械装配通用技术条件
3术语和定义
3
GB/T28619界定的以及下列术语和定义适用于本文件。
3.1
再制造零部件装配 assembly of remanufactured components 将再制造加工后的合格零部件及部分更新件组装成再制造产品的过程。
4规范要求
4.1 装配前的要求 4.1.1零部件的装配环境应清洁，并符合原型新品的环境要求。 4.1.2 零部件在装配前应检验合格。 4.1.3 零部件装配前应清洗干净，并按原型新品的规定。 4.2装配过程的要求 4.2.1零部件应按原型新品规定的要求进行装配，并符合JB/T5945的规定。 4.2.2 装配过程中零部件应避免磕碰、划伤。 4.2.3 装配过程中零部件应具有装配记录文件。 4.2.4 相对运动的零部件，装配时接触面间应加适量润滑油（脂）。 4.2.5 对于有公差要求的零部件，可采用互换、选配、修配和调整的方法进行装配 4.2.6 关键紧固连接件以及原技术文件规定应使用新件的零部件，不应使用回收拆解件或再制造件。 4.2.7 零部件内含有标定数据的，装配时应更新为最新标定数据。 4.2.8 装配过程参数应达到原型新品的装配要求。 4.2.9 零部件的装配精度不应低于原型新品的装配精度，
1 GB/T 32801—2016
4.2.10 装配过程应符合再制造产品的设计要求。 4.2.11 对于有拧紧力矩等特殊装配要求的零部件（如紧固件），应按其原型新品的规定执行。 4.2.12 装配密封圈时，密封圈及与其接触的金属零部件应有良好的润滑。 4.2.13 装配密封垫时，应将两个密封表面清洗干净，必要时在密封垫上涂抹适量密封胶 4.2.14 装配螺栓时，螺栓头、螺母与被连接件的接触应紧密，对接触面积和接触间隙有特殊要求的，应按技术规定的要求进行检验。 4.3 装配后的要求 4.3.1 各零部件装好后，相对运动件应灵活、轻便，不应有卡滞现象。 4.3.2 各零部件在装配后应无干涉现象。
2
