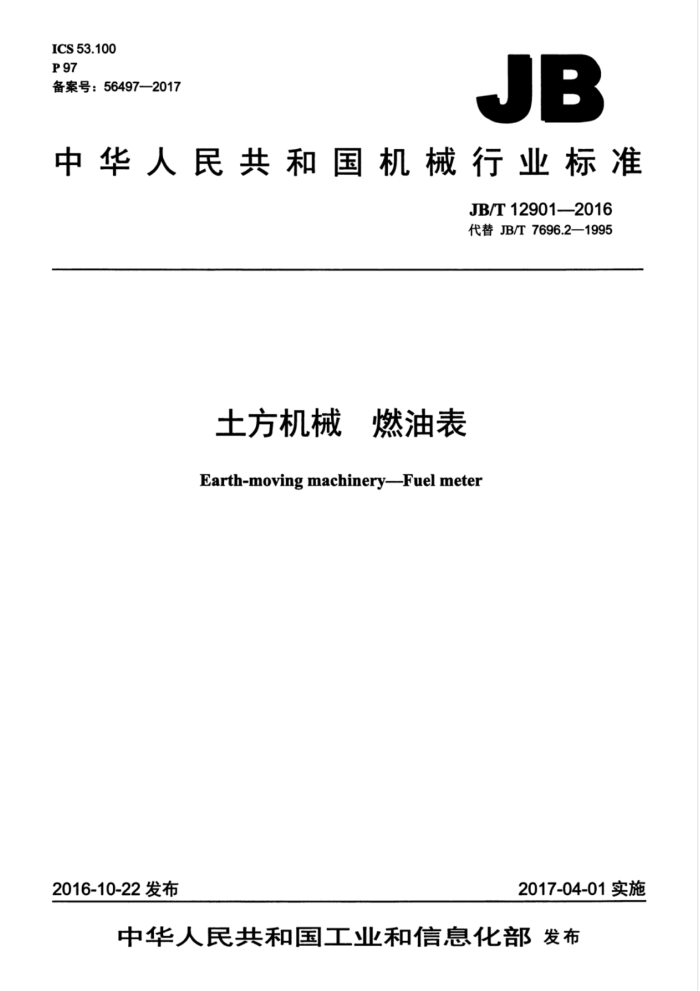

ICS53.100 P 97 备案号：56497—2017
JB
中华人民共和国机械行业标准
JB/T12901—2016 代替JB/T7696.2—1995
土方机械 燃油表 Earth-moving machineryFuel meter
2016-10-22 发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12901—2016
目 次
前言 1范围 2规范性引用文件 3分类. 4要求.
I
4.1 一般要求 4.2分度. 4.3 常态工作环境 4.4温度范围 4.5外观. 4.6漆层和镀层 4.7性能. 5试验方法..
5.1 外观检查 5.2漆层和镀层的检查 5.3性能试验， 6检验规则.. 6.1出厂检验， 6.2型式检验..…. 7标志、包装、运输和贮存 7.1标志 7.2 包装 7.3 运输和贮存
图1 燃油表标度尺全弧长图2 全振幅振动频率图，
.
6
表 1 燃油表分类，表2 温度范围表3燃油表电压影响试验的电压波动范围.. 表4试验电压参数表5共振点试验.. 表6无共振点时振动耐久试验表7有共振点时振动耐久试验. 表8型式检验，
2
I JB/T12901—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7696.2一1995《工程机械用燃油表》，与JB/T7696.2一1995相比主要技术变化如
下：
标准名称由“工程机械用燃油表”改为“土方机械燃油表” -将分部分的标准编号JB/T7696.2改为单独的标准编号JB/T12901 在规范性引用文件中，删除了GB2828，增加了GB/T8593.1和JB/T5947（见第2章，1995 年版的第2章)；一修改了燃油表分类，增加了模拟式、数字式指示器和霍尔式传感器的分类（见第3章，1995 年版的第3章)；修改了燃油表的温度范围（见4.4，1995年版的4.4）；增加了对燃油表使用符号标识的要求（见4.5.3）；修改了基本误差的要求（见4.7.3，1995年版的4.7.3）；修改了耐温度影响性能的要求（见4.7.6，1995年版的4.7.6）；修改了耐湿热性能的要求（见4.7.7，1995年版的4.7.7）；修改了电压影响的要求和电压波动范围（见4.7.8，1995年版的4.7.8）；增加了电源反向连接的要求和试验方法（见4.7.9和5.3.8）；修改了耐振动性能的要求和试验方法（见4.7.10和5.3.9，1995年版的4.7.9和5.3.8）；增加了报警功能的要求（见4.7.14）；修改了栅格法的内容（见5.2.2，1995年版的5.2.2）；修改了试验电压参数（见5.3.1.4，1995年版的5.3.1.4）；修改了基本误差试验的内容（见5.3.2，1995年版的5.3.2）；修改了出厂检验的内容（见6.1，1995年版的6.1）；增加了进行型式检验的情况（见6.2.1）；修改了标志、包装、运输和贮存的要求（见第7章，1995年版的第7章）；删除了保用期的要求（见1995年版的第8章）。
-
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：刘仪、尚海波。 本标准所代替标准的历次版本发布情况为：
JB/T7696.2—1995。
ⅡI JB/T12901—2016
土方机械燃油表
1范围
本标准规定了土方机械燃油表的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于指示GB/T8498定义的土方机械燃油箱内燃油油位的燃油表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8593.1土方机械司机操纵装置和其他显示装置用符号第1部分：通用符号 JB/T5947工程机械包装通用技术条件 JB/T12900土方机械压力表 QC/T413汽车电气设备基本技术条件
3分类
燃油表一般由指示器和传感器组成，其分类见表1。
表1 燃油表分类
型式电子式
类别 1 2 1 2
传感器可变电阻式霍尔式可变电阻式
指示器数字式模拟式电磁式动磁式
电气式
4要求
4.1一般要求
燃油表应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。 4.2分度
分度是根据燃油表传感器浮子的位置表示燃油油位的，燃油表原则上不少于2个分度：“0”（空） “1/2”一“1”（满），也可用E表示空，用F表示满。 4.3常态工作环境
燃油表常态工作环境应满足以下条件：
温度：18℃~28℃；
1
