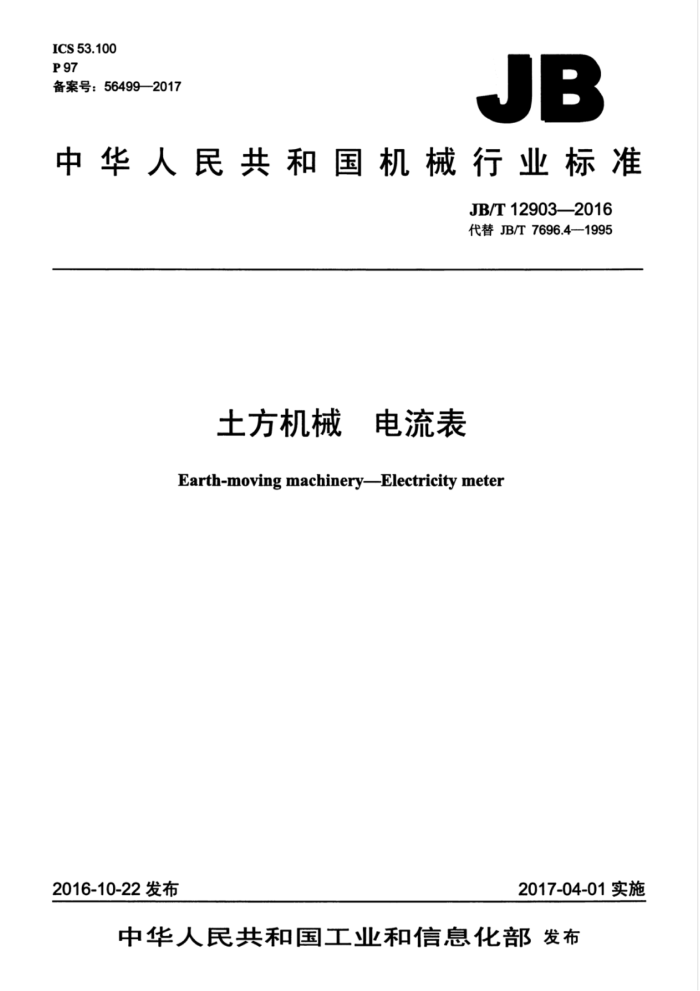

ICS53.100 P 97 备案号：56499—2017
JB
中华人民共和国机械行业标准
JB/T12903—2016 代替JB/T7696.4—1995
土方机械 电流表 Earth-moving machinery-Electricity meter
2016-10-22 发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12903—2016
目 次
前言 1范围 2规范性引用文件 3要求 3.1 一般要求.. 3.2 单位及分度... 3.3 常态工作环境 3.4 温度范围.. 3.5外观... 3.6漆层和镀层. 3.7性能.. 4试验方法. 4.1 外观检查. 4.2 漆层和镀层的检查， 4.3性能试验。 5检验规则. 5.1出厂检验 5.2型式检验.. 6标志、包装、运输和贮存。 6.1标志. 6.2包装. 6.3 运输和贮存.
图1 全振幅振动频率图.
表1 温度范围表2共振点试验.. 表3无共振点时振动耐久试验，表4有共振点时振动耐久试验. 表5型式检验...
I JB/T12903—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T7696.4—1995《工程机械用电流表》，与JB/T7696.4一1995相比主要技术变化
如下：
标准名称由“工程机械用电流表”改为“土方机械电流表”；一将分部分的标准编号JB/T7696.4改为单独的标准编号JB/T12903；一在规范性引用文件中，删除了GB2828，增加了GB/T8593.1和JB/T5947（见第2章，1995
年版的第2章)；
修改了温度范围（见3.4，1995年版的3.4）； -增加了对电流表使用符号标识的要求（见3.5.3)；修改了基本误差的要求（见3.7.2，1995年版的3.7.2）；修改了耐温度影响性能的要求（见3.7.6，1995年版的3.7.6）；修改了耐湿热性能的要求（见3.7.7，1995年版的3.7.7）；增加了电源反向连接的要求和试验方法（见3.7.8和4.3.8）；修改了耐振动性能的要求和试验方法（见3.7.9和4.3.9，1995年版的3.7.8和4.3.8）；修改了栅格法的内容（见4.2.2，1995年版的4.2.2）；修改了试验用标准电流表准确度的要求（见4.3.1.3，1995年版的4.3.1.3）；修改了耐久性试验循环电流的内容（见4.3.10，1995年版的4.3.10）；修改了出厂检验的内容（见5.1，1995年版的5.1）； -增加了进行型式检验的情况（见5.2.1)；修改了标志、包装、运输和贮存的要求（见第6章，1995年版的第6章）；删除了保用期的要求（见1995年版的第7章）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：刘夜、尚海波。 本标准所代替标准的历次版本发布情况为：
JB/T7696.4—1995。
II JB/T12903—2016
土方机械电流表
1范围
本标准规定了土方机械电流表的要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于指示GB/T8498定义的土方机械蓄电池充放电状态的电磁式电流表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8593.1土方机械司机操纵装置和其他显示装置用符号第1部分：通用符号 JB/T5947工程机械包装通用技术条件 JB/T12900土方机械压力表 QC/T413汽车电气设备基本技术条件
3要求
3.1一般要求
电流表应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。 3.2单位及分度
电流表一般以安（A）为计量单位，原则上规定四个分度：负上限值一负中间值一零一正中间值一正上限值。 3.3常态工作环境
电流表常态工作环境应满足以下条件：
温度：18℃~28℃；相对湿度：45%~75%；气压：86kPa~106kPa。
3.4温度范围
电流表的放置温度及工作温度见表1。
表1温度范围
单位为摄氏度
放置温度 -40~85
工作温度 -40~85
