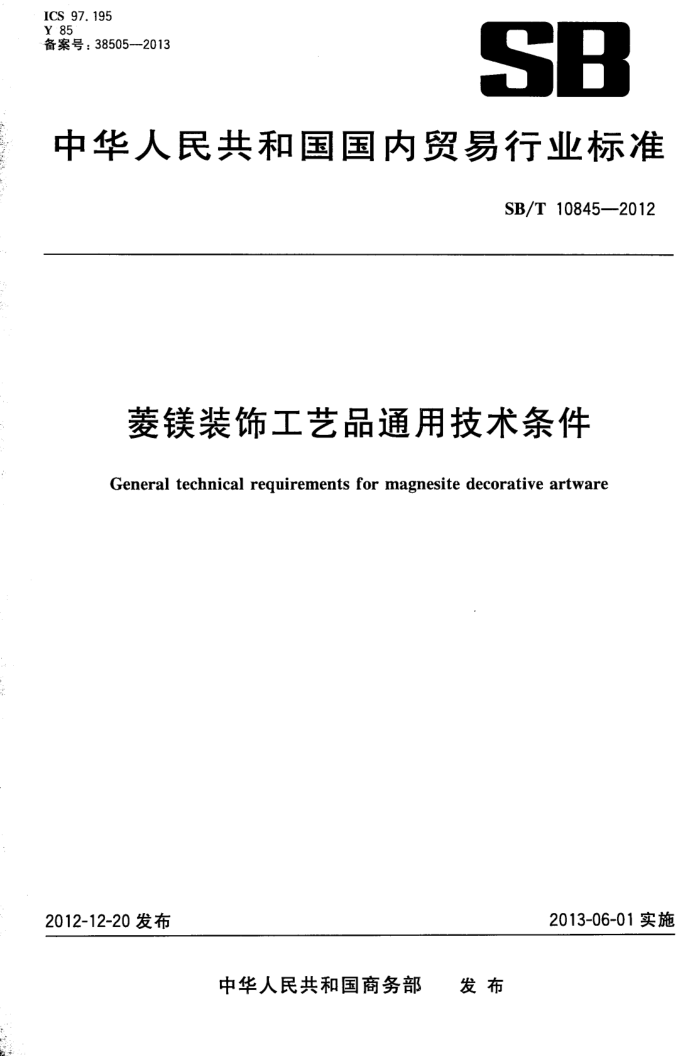

ICS 97.195 Y-85 备案号：385052013
SB
中华人民共和国国内贸易行业标准
SB/T 10845—2012
菱镁装饰工艺品通用技术条件
General technical requirements for magnesite decorative artware
2013-06-01实施
2012-12-20 发布
发布
中华人民共和国商务部 SB/T 10845---2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国商务部提出并归口。 本标准负责起草单位：漳州市庆铭工艺品有限公司、中国菱镁行业协会。 参加起草单位：木材节约发展中心、中国科学院青海盐湖研究所、山东省建筑科学研究院、山东省招
远市建筑工程质量检测站。
本标准主要起草人：王自福、余红发、刘文杰、黄玉庆、高至岭、马守华、张少芳、陈天剑、王翔、廖永洪、 郑君、李战法、王明英、崔洪涛。 SB/T10845—2012
菱镁装饰工艺品通用技术条件
1范围
本标准规定了菱镁装饰工艺品的术语和定义、原材料、要求、试验方法。 本标准适用于菱镁装饰工艺品的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T17657-1999人造板及饰面人造板理化性能试验方法 GB/T17671水泥胶砂强度检验方法（ISO法） JGJ63混凝土用水标准 JG/T301机制玻镁复合板与风管 WB/T1018菱镁制品用工业氯化镁 WB/T1019菱镁制品用轻烧氧化镁 WB/T1023菱镁胶凝材料改性剂 WB/T1036菱镁制品用玻璃纤维布
3术语和定义
下列术语和定义适用于本文件。
3. 1
菱镁装饰工艺品 magnesite decorative artware 以氧化镁、氯化镁和水的拌合物为胶凝材料，添加填料、改性剂、增强材料制成的装饰工艺品。
4原材料
4.1氯化镁应符合WB/T1018的要求。 4.2氧化镁应符合WB/T1019的要求。 4.3水应符合JGJ63中混凝土拌合用水的要求。 4.4玻璃纤维布应符合WB/T1036的要求。 4.5改性剂应符合WB/T1023的要求。
5要求
菱镁装饰工艺品应符合表1的要求。 SB/T108452012
6.4抗返卤性
将试件立放或悬挂人相对湿度为90%～95%，温度为40℃士2℃的恒温恒湿箱中，试件之间应有足够的间隔，以保证空气的流通。72h后取出观察工艺品各个表面。 6.5表观密度
按照GB/T17657一1999中4.2的规定进行，以3件试件的算术平均值作为测定结果，精确至 0.1 g/cm. 6.6吸水率
应在试验条件下，按照GB/T17657一1999中4.6的规定进行，以3块试件的算术平均值作为测定结果，精确至0.1%。 6.7含水率
应在试验条件下，按照GB/T17657一1999中4.3的规定进行，以3块试件的算术平均值作为测定结果，精确至0.1%。 6.8氯离子溶出量
应按JG/T301中游离氯离子含量规定的方法进行。 6.9漆膜附着力
用锋利的刀片和刻度钢尺，在试件的纵横方向切割11条间距为1mm的切痕，纵横切痕相交成 100个正方。切割时刀片面必须和底板垂直，刀刃和底面成10°～20°角，用力要均匀所有的切口要穿透涂膜至基材的表面，刀片的每个尖端只能做一次试验以保持刀片的锋利，同一块试件的不同部位做三次试验。切割后用软毛刷轻轻沿着正方形的两条对角线来回各刷5次，并用4倍放大镜观察有无方格脱落。以二次相近的试验结果，作为最终试验结果。 6.10强度
采用制作工艺品的实际料浆，浇注、振动成型40mm×40mm×160mm棱柱体试件2组共6块，在温度为20℃士5℃、相对湿度（60士10）%的室内环境中养护1d后拆模，之后继续在此条件下养护至 28d，其中1组用于测定抗压强度和抗折强度。测定方法按照GB/T17671的规定进行。 6.11软化系数
试件应在温度为20℃士5℃、相对湿度（60士10）%的室内环境条件下养护28d，将试件浸没在温度为（20士5)℃的水中，试件之间的间距不小于20mm，试件上表面与水面的没入深度不小于20mm 浸泡24h后取出，用毛巾拭去试件表面的水分。按照GB/T17671的规定测定浸水后的抗折强度。计算浸水后的抗折强度与6.10测定的未浸水前的抗折强度之比即为试验结果，精确之0.1。 6.12冻融试验
将试件在室温下浸水24h，取出擦去表面的浮水，放入预先降温至一20℃士2℃的低温冷冻箱内的挂篮中，冷冻4h，取出放人20℃士5℃的清水中，融化4h，为一次循环。反复冻融25次。每次放入低温冷冻箱前均需要擦干，观察试件的表面有无破损、开裂现象。
