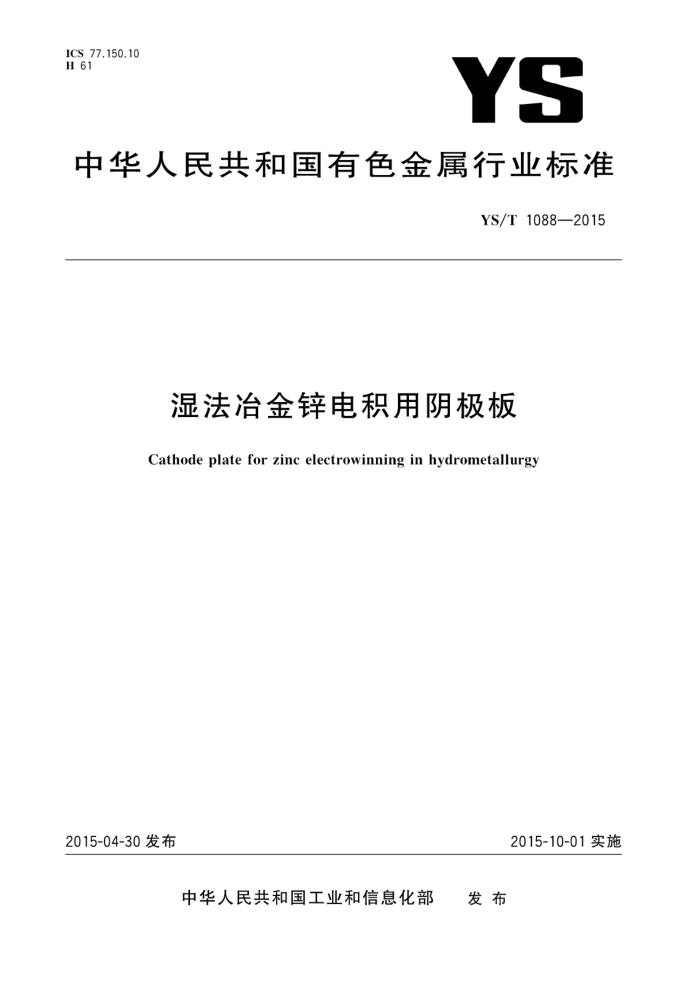

ICS77.150.10 H 61
YS
中华人民共和国有色金属行业标准
YS/T1088—2015
湿法冶金锌电积用阴极板
Cathode plate for zinc electrowinning in hydrometallurgy
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部 发布 方知网（北京）技术有限公司 专用 YS/T1088—2015
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：云南大泽电极科技有限公司。 本标准参与起草单位：白银有色集团股份有限公司、济源市金诚科技有限公司。 本标准主要起草人：张国义、马会宇、张兴宝、张益、容燕、项冰仑、宋志刚、张小飞、李超、卫怀森
李刚、普存林。
男
R
XI
同方知网（北京）技术有限公司
1 YS/T1088—2015
湿法冶金锌电积用阴极板
1范围
本标准规定了湿法冶金锌电积用阴极板（以下简称为“阴极板”)产品的术语和定义、要求、试验方法、检验规则与包装、标志、运输、贮存及质量证明书与订货单（或合同)内容
本标准适用于以双零铝合金板材为基本材料，经焊接与组装加工而成用于湿法冶金锌电积用的阴极板。
2规范性引用文件
X
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适角手本文件
GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法（ISO6892-1:2009，MOD) GB/T231.1金属材料布氏硬度试验第1部分：试验法 GB/T351金属材料电阻系数测量方法 GB/T 1196 重熔用铝锭
育
大
GB/T 3190 变形铝及铝合金化学成分 GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T 5231 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T 10858 铝及铝合金焊丝 GB/T17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法 YS/T 478 铜及铜合金导电率涡流测试方法 YS/T482
加工铜及铜合金牌号和化学成
铜及铜合金分析方法人光电发射光谱法
3术语与定义
下列术语和定义适用于本文件：
3.1
湿法冶金锌电积用阴极板 cathodeplatefor zinc electrowinning inhydrometallurgy 由双零铝合金板、导电横梁、导电头和吊耳等构成，经焊接与组装加工而成的铝合金阴极板
4要求
4.1原料质量要求 4.1.1 阴极板用铝合金原料：阴极板板面用纯铝板原料（备注：严禁用阴极板再生铝作为阴板板原料），应当符合GB/T3190的要求。导电横梁与吊耳用铝原料：应当符合GB/T1196的要求
1 YS/T1088—2015
4.1.2 导电头用铜原料：应当符合GB/T5231中T2铜牌号的要求 4.1.3 焊接材料应符合GB/T10858中相应牌号的规定。 4.2 产品分类
产品按在电积锌工艺中连接导电方式不同分类：搭接式阴极板和夹接式阴极板。 4.2.1 产品板面材质、状态与物理规格
产品板面材质、状态与物理规格应符合表1规定
表1产品板面材质、状态和物理规格
规格/更更宽度 400~1200
板面材质
板面状态
厚度 3.0~10.0
长度 ≥900
1060 1070
H18
注：可根据需方要求按照供需合同生产其他板材、规格尺寸的阴极板
4.2.2 产品外形
阴极板外形包括搭接式阴极板和夹接式阴极板两种见图1所示。
3
A
S
O
Q
a) 搭接式
b) 夹接式
说明： 1- 铝板；
导电横梁； 3- 吊耳（或双吊耳）；
2
-
导电头； 5- 一剥锌口。
7
图1 阴极板外形示意图
2 YS/T1088—2015
4.2.3 标记示例
产品标记按产品名称、板面材质、状态、规格和标准编号的顺序表示。标记示例如下：示例1：用1070牌号、H18状态铝板制成的、厚度8.0mm、宽度950mm、长度1450mm的锌电积用搭接式阴极板，标记为：
锌电积用搭接式阴极板YS/T10881070-H18-8.0X×950X1450 4.3 化学成分 4.3.1 阴极板用铝合金板的化学成分应符合GB/T3190中1060、1070牌号的规定。 4.3.2 导电横梁与吊耳化学成分应符合GB/T1196（A1≥99.50%）的规定。 4.3.3 导电头用铜应符合GB/T5231中T2牌号的规定。 4.4 外形尺寸允许偏差 4.4.1 厚度
R
ID
阴极板面厚度允许偏差应符合表2的规定，
表 2 厚度允许偏差 V
单位为毫米
下列宽度上的厚度允许偏差
厚度 3.0~4.0 >4.0~5.0 >5.0~6.0 >6.0~10.0
400~1000 X ±0.15 X ±0.23/ ±0.23 ++0
>1000~1200
±0.18 ±0.24 ±0.26 ±0.35
4.4.2 宽度
阴极板面宽度允许偏差应符合表3的规定
单位为毫米
表3 宽度允许偏差
宽度允许偏差
厚度 3.0~6.0 >6.0~10.0
400~500 ± 2.0 ± 3.0
>500~1200
± 3.0 ±4.0
4.4.3 长度
阴极板面长度允许偏差应符合表4的规定，
单位为毫米
表4 长度允许偏差
长度允许偏差
厚度 3.0~6.0 >6.0~10.0
900~1000 ± 3.0 ± 4.0
>1 000 ± 4.0 ±5.0
3 YS/T1088—2015
4.4.4 对角线差值
阴极板面对角线的差值应符合表5的规定，
表5 对角线差值
单位为毫米
下列宽度上的对角线差值
长度 ≤1 000 >1 000
≤1 000 ≤3 ≤4
>1 000~1 200
: ≤5
其对角线允许偏差由供需双方商定，并在订货单(或合同)中注明。
X
4.4.5 导电横梁
导电横梁尺寸由供需双方协商，其允许偏差应符合表6的规定
表6 导电横梁尺寸允许偏差
单位为毫米
2
宽度充许偏差 XT.0 K±0.3
加工成型浇铸挤压
厚度允许偏差
长度允许偏差
±3.0 ± 2.0
±0.5 ± 0.3
4.5 力学性能
阴极板面的力学性能应符合表7的规定，
表7 阴极板面的力学性能
拉伸试验
硬度试验布氏硬度HB
牌号 1060 1070
抗拉强度RMPa
伸长率A/%
>126 0
≥4 ≥4
≥25 ≥20
4.6 导电性能
导电头用T2铜的导电性能应符合表8的规定。
表8 导电头用T2铜的导电性能
牌号 T2
电阻系数/（Q·mm/m）
20℃的导电率/%(IACS)
20℃电导率/(MS/m）
≥96
≥55.68
≤0.017 959
4.7 焊接和紧固质量
焊接和紧固质量应符合表9规定。
4
