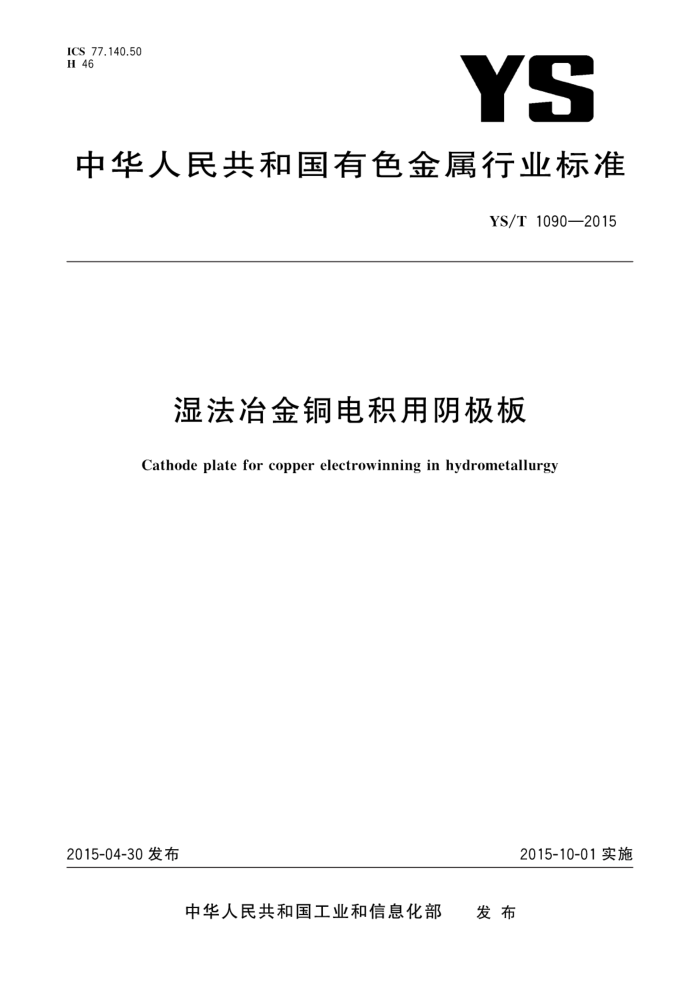

ICS 77.140.50 H 46
YS
中华人民共和国有色金属行业标准
YS/T 1090—2015
湿法冶金铜电积用阴极板
Cathode plate for copper electrowinning in hydrometallurgy
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国有色金属
行业标准湿法冶金铜电积用阴极板
YS/T1090—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年11月第一版
*
书号：155066·2-29080
版权专有 侵权必究 YS/T1090—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：云南大泽电极科技有限公司本标准参与起草单位：白银有色集团股份有限公司、济源市金诚科技有限公司。 本标准主要起草人：张国义、马会宇、容燕、李刚、王泽源、李超、张益、温涛、张兴宝、张小飞，
卫怀森、普存林。
1 YS/T1090—2015
湿法冶金铜电积用阴极板
1范围
本标准规定了湿法冶金铜电积用阴极板（以下简称为“阴极板”)产品的术语和定义、要求、试验方法、检验规则与标志、包装、运输、贮存及质量证明书与订货单（或合同）内容。
本标准适用于以不锈钢或工业纯钛板材为原料，经焊接加工而成的用于湿法冶金铜电积用阴极板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
?
GB/T222 2钢的成品化学成分允许偏差 GB/T223（所有部分）钢铁及合金化学分析方法 GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法（ISO6892-1：2009，MOD） GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 351 金属材料电阻系数测量方法 GB/T2523 冷轧金属薄板（带）表面粗糙度和峰值数测量方法 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 3620.1 钛及钛合金牌号和化学成分 GB/T 3620.2 钛及钛合金加工产品化学成分允许偏差 GB/T4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 12333 金属覆盖层工程用铜电镀层 GB/T 13148 不锈钢复合钢板焊接技术要求 GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125 低合金钢 多元素含量的测定电感耦合等离子体原子发射光谱法 YS/T 478 铜及铜合金导电率涡流检测方法 YS/T 482 铜及铜合金分析方法光电发射光谱法
3术语与定义
下列术语和定义适用于本文件。
3.1
湿法冶金铜电积用阴极板cathodeplateforcopperelectrowinninginhydrometallurgy 由316L不锈钢板（纯钛板）、钢包铜（铜包钢或钛包铜）导电横梁和绝缘夹边条等构成，经焊接组装
加工而成的阴极板。
1 YS/T1090—2015
3.2
钢包铜导电横梁stainlesssteel-cladcopperhangerbar 由304或316L不锈钢管（或不锈钢套）与T2紫铜棒，经机械加工复合、密封（或包覆焊接）而成
3.3
铜包钢导电横梁 copper-clad stainless steel hanger bar 由304或316L不锈钢管或不锈钢棒或型钢，在表面电镀一层1.5mm~3.0mm的铜镀层。或是经
机械加工复合而成。 3.4
钛包铜导电横梁titanium-cladcopperhangerbar 由纯钛管或纯钛套与T2紫铜棒，经机械加工复合、密封（或包覆焊接）而成。
3.5
绝缘夹边条 edge strips 以热塑性高分子材料（高密度聚乙烯、ABS树脂、聚氯乙烯等)为原料，添加特殊增强剂配料，经特
殊工艺而制成（如图1所示）。 3.6
“V"形槽 "v"shape groove 在不锈钢阴极板体底边，经铣加工而成，其深度1.00mm~1.40mm，角度为90°（图2所示）。
图1绝缘夹边条示意图
图2 2“V”形槽结构示意图
3.7
吊装孔hoistinghole 在与导电横梁接触处阴极板体上，经冲孔加工而成，一般吊装孔数量为两个。
4要求
4.1J 原材料
4.1.1不锈钢板原料：应符合GB/T3280中022Cr17Ni12Mo2牌号的规定。 4.1.2钛板原料：应符合GB/T3620.1中TA1、TA2牌号的规定。 4.1.3焊接材料：应符合GB/T13148中相应牌号的规定。 4.2产品分类 4.2.1产品按板面材质不同分为不锈钢阴极板和钛阴极板两类。其中不锈钢阴极板又按导电横梁的不同分为铜包钢导电横梁和钢包铜导电横梁两种。 4.2.2板面状态与物理规格应符合表1的规定。
2 YS/T1090—2015
表1 板面材质状态和物理规格
规格/mm 宽度
板面材质
板面加工状态
制造方法
厚度
长度
H1/4 H1/2 M M
316L（不锈钢）
2.0~4.0
700~1 300
900~2 000
经焊接组装而成
TA1(钛板） TA2钛板）注：可根据需方要求按照供需合同生产其他板型、规格尺寸的阴极板
4.2.3阴极板外形包括钢包铜不锈钢阴极板、钛包铜纯钛阴极板[见图3a)］和铜包钢不锈钢阴极板[见图3b)。
钢（钛）包铜导电横梁
铜包钢导电横架
吊装孔
/吊装孔
绝缘爽边条
绝缘夹边条
V形槽
不锈钢板
V形槽
不锈钢板（钛板）
钢(钛)包铜示意图
b) 铜包钢示意图
a)
图3阴极板外形结构示意图
4.2.4产品标记按产品名称、板面材质、状态、规格和标准编号的顺序表示。标记示例如下：
示例1：用316L牌号、H1/4状态不锈钢板制成的、厚度2.5mm、宽度900mm、长度1350mm普通精度的铜电积用钢包铜
316L不锈钢阴极板，标记为：
铜电积用钢包铜阴极板YS/T1090316L-H1/4-2.5×900×1350 示例2 用316L牌号、H1/4状态不锈钢板制成的、厚度2.5mm、宽度900mm、长度1350mm较高精度的铜电积用钢包铜
316L不锈钢阴极板，标记为：
铜电积用钢包铜阴极板YS/T1090316L-H1/4-较高-2.5X900X1350
3 YS/T1090—2015
示例3：用TA2牌号、M状态钛板制成的、厚度2.5mm、宽度700mm、长度900mm的铜电积用钛包铜TA2钛阴极板，标
记为：
铜电积用钛包铜钛阴极板YS/T1090TA2-M-2.5×700X900 4.3 化学成分 4.3.1 不锈钢阴极板面的化学成分应符合GB/T3280中022Cr17Ni12Mo2牌号的规定 4.3.2 钛阴极板面的化学成分应符合GB/T3620.1中TA1、TA2牌号的规定。 4.3.3 导电铜梁的化学成分应符合GB/T5231中T2牌号的规定。 4.3.4 不锈钢棒或套的化学成分应符合GB/T3280中022Cr17Ni12Mo2或06Cr19Ni10相应牌号的规定。 4.3.5 铜镀层的化学成分应符合w(Cu)≥99.00%的规定。 4.3.6 钢板及钢带的成品化学成分允许偏差应符合GB/T222的规定，钛及钛合金成品化学成分允许偏差应符合GB/T3620.2的规定 4.4 外形尺寸及其允许偏差 4.4.1 厚度
阴极板面厚度及其允许偏差应符合表2的规定。
表2 厚度及其允许偏差
单位为毫米
钛阴极板
不锈钢阴极板
厚度 2.0~2.5 >2.5~3.0 >3.0~4.0
普通级 ±0.10 ±0.12 ± 0.14
较高级 ±0.05 ± 0.05 ±0.08
±0.18 ± 0.18 ±0.22
4.4.2 宽度
阴极板面的宽度及其允许偏差应符合表3规定
表3 宽度及其允许偏差
单位为毫米
钛阴极板
不锈钢阴极板
厚度
下列宽度上的宽度允许偏差
700~1000 +2.0
700~1000
>1000~1300
>1 000~1300
+3:0 + 3.0 +8:0
+ 2.5
+2.5 0 +3.0 0
2.0~2.5 >2.5~3.5 >3.0~4.0
0 + 3.0
0
+3.0 0
0
0
0
+:
+4.0
0
4.4.3 长度
不锈钢阴极板板面与钛阴极板板面的长度允许偏差均为十4。
4
