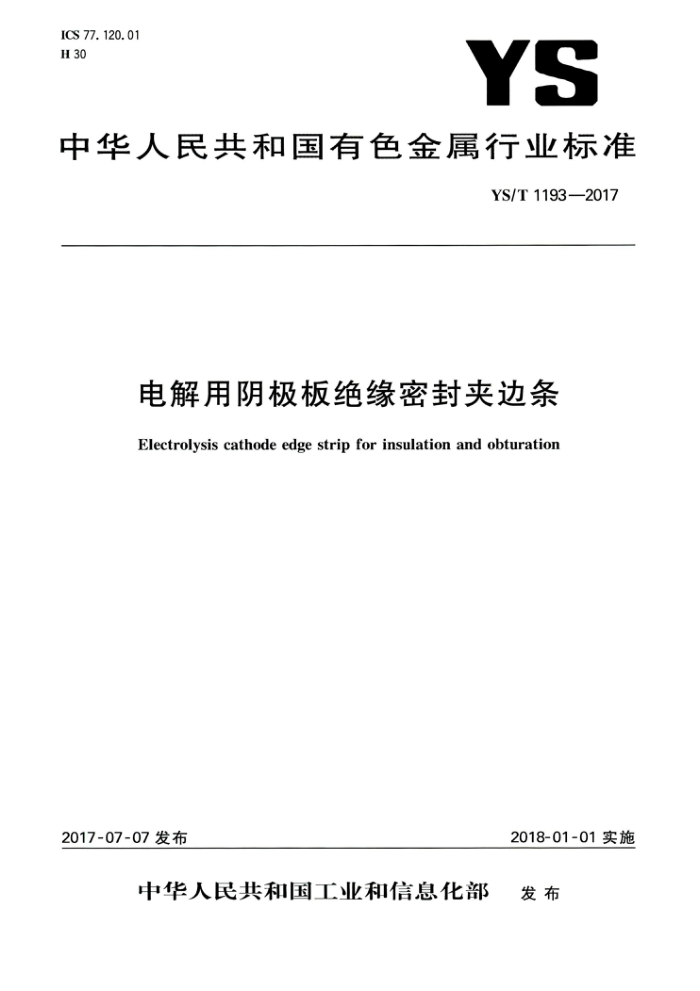

ICS 77. 120. 01 H 30
YS
中华人民共和国有色金属行业标准
YS/T 1193—2017
电解用阴极板绝缘密封夹边条
Electrolysis cathode edge stripfor insulation and obturation
2018-01-01实施
2017-07-07发布
中华人民共和国工业和信息化部 发布 YS/T1193—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：江西铜业股份有限公司、三门三友科技股份有限公司、白银有色集团股份有限
公司。
本标准主要起草人：刘肃、文祥、石长林、龚志强、吴俊义、李至青、吴克富、冯治兵、许建 YS/T1193—2017
电解用阴极板绝缘密封夹边条
1范围
本标准规定了电解用阴极板绝缘密封夹边条（以下简称夹边条）的要求、试验方法、检验规则、标志、 包装、运输、贮存、质量证明书及订货单（或合同）内容。
本标准适用于聚乙烯、聚丙烯、聚苯醚等塑料加工成型生产的绝缘密封夹边条，产品应用于电解湿法精炼工艺生产中阴极板的绝缘密封。 2规范性引用文件
下列文件对于本文件是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1408.2绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加条件 GB/T1409 测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数
的推荐方法
GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T1634.1 塑料负荷变形温度的测定第1部分：通用试验方法 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918 塑料试验状态调节和试验的标准环境
3要求 3.1产品组成
电解用阴极板绝缘密封夹边条（简称：夹边条）由夹条（见图1）、胀紧棒组成（见图2）。
W
d2
d
C
说明： W——夹条宽度； h——夹紧口深度； A——夹条外表面；
H——夹条高度； dz— 夹紧口尾部宽度； C- 夹紧口夹紧面。
Di- 一圆弧胀紧口直径； dj 夹紧口头部宽度； B- 圆弧胀紧口表面/定位条安装面；
-
图1夹条截面图
1 YS/T1193—2017
D
说明： Dz——胀紧棒直径； E- 一胀紧棒表面。
图2 胀紧棒截面图
3. 2 标记示例
按夹边条的代号、规格长度、夹持的极板厚度和本标准号进行标识。
-
-
本标准号极板厚度规格长度夹边条代号
示例：长度为1070mm，所夹持的极板厚度为3.25mm的夹边条为： JBT-1070-3.25-YS/T ×XXX—201X
3. 3 3规格尺寸 3.3.1 1夹条的规格尺寸及其允许偏差应符合表1的要求。
表1夹条规格尺寸及其允许偏差
项目 W D; H h di d2 L (长度)
规格尺寸/mm
允许偏差/mm
15~30 8~15 20~40 6~20 2.5~8 2.5~8
±0. 5 0 0. 2 ±0.2 ±0.15 ±0.12 ±0.12 +2. 0 o
600~1200
注：规格尺寸根据合同要求。 3.3.2 胀紧棒的规格尺寸及其允许偏差应符合表2的要求。
表2胀紧棒规格尺寸及其允许偏差
项 目
规格尺寸/mm
允许偏差/mm
+2.0 0
Lz(长度)
600~1200
2 YS/T1193—2017
表2(续) 规格尺寸/mm
项目 D2
允许偏差/mm
+0.15 0
8~15
注：规格尺寸根据合同要求。 3.4 理化性能
夹边条理化性能应符合表3的规定。
表3 夹边条的理化性能要求项 目夹紧力/MPa 拉伸强度/MPa
序号 1 2 3 4 5 6
指 标 >1 ≥20 ≥80 ≥20
热变形温度(1.82MPa)/℃ 电气强度（20℃)/(kV/m）介质损耗因数(1MHz)
8×10-3~10×10-3 1.0×1013~1.0×1014
体积电阻率/α·m
3.5外观质量
夹边条外观在不影响使用的前提下允许有轻微的色差、麻点、波纹等。不允许出现扭曲、气泡、裂纹等。 4试验方法 4.1尺寸规格 4.1.1W、H、h、d,、d2、D,、Dz的测量
用精度为0.02mm的游标卡尺在夹边条长度方向上大约等分三个位置，分别测量，计算算术平均值。 4.1.2 2长度L、Lz的测量
用精度为1mm的钢卷尺测量。 4.2 理化性能 4.2.1夹紧力测定按附录A给出的方法进行。 4.2.2拉伸强度的测定按GB/T1040.2中规定的方法进行测定。 4.2.3热变形温度的测定按GB/T1634.1中规定的方法进行测定。 4.2.4 4电气强度的测定按GB/T1408.2中规定的方法进行测定。 4.2.5 5介质损耗因数的测定按GB/T1409规定的方法进行测定。 4.2.6体积电阻率的测定按GB/T1410中规定的方法进行测定。 4.3外观质量
产品外观质量采用目视法检测。 检测规则
6
5.1检查与验收 5.1.1夹边条应由供方质量检测部门进行检验，保证产品质量符合本标准和订货单（或合同)的规定，并填写产品质量证明书。
3 YS/T1193—2017
5.1.2需方可对收到的产品按本标准的规定进行检验，如检验结果与本标准或订货单（或合同)的规定不符时，应在收到产品之日起30天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方共同进行。 5.2组批
夹边条应成批提交检验，以相同原料、配方和工艺生产的同一规格的夹边条为一批。每批数量不超过800根。 5.3抽样 5.3.1规格、外观采用随机抽样法，任取六捆，每捆（一捆为40件)抽取样本数为一件；性能试样从已抽的样品中任取一件。 5.3.2仲裁取样方法由供需双方共同商定。 5.4检验
夹边条以批为单位进行检验，分为出厂检验和型式检验。 5.4.1出厂检验项目为规格尺寸和外观。 5.4.2型式检验项目为规格尺寸、理化性能和外观。有下列情况之一时需进行型式检验：
a）产品生产鉴定、定型时； b）产品工艺、原材料有重大改进，可能影响产品性能时； c）正常生产每一年进行一次； d）停产一年以上重新恢复生产时； e) 国家质量监督机构要求进行型式检验时。
5.5检验结果的判定 5.5.1规格尺寸和外观的检验结果与本标准或订货单（或合同)的规定不符时，应逐捆检查按件判为不合格。 5.5.2理化性能的检验结果如有不合格项目，应重新从原批中抽取双倍试样进行复检，复检结果全部合格，则判该批合格，如仍有一项不合格，判该批产品不合格。 6标志、包装、运输、贮存及质量证明书 6.1标志
在每箱检验合格的夹边条上应附有以下内容的标签： a）生产厂名或商标； b）规格型号； c）产品批号； d）生产日期。
6.2包装 6.2.1夹边条应成捆包装，捆扎良好。 6.2.2允许双方协议规定包装方法。 6.3运输
在存放、搬运和运输过程中，应注意防雨、防晒，严防剧烈震动、撞击造成产品表面破损。 6.4贮存
应贮存在通风良好的仓库内，并远离火源。堆放时高度应不大于2m。 6.5质量证明书
每批夹边条应附有产品质量证明书，注明： a）生产厂名；
4 YS/T1193—2017
b) 产品名称； c) 规格型号； d) 产品批号； e) 本标准编号； f) 生产日期。 订货单(或合同)内容本标准所列材料的订货单(或合同)内应包括下列内容：
1
生产厂名；
a）
b) 产品名称； c) 规格型号； d) 本标准编号； e) 其他。
5 YS/T1193—2017
附录A (规范性附录) 夹紧力测定方法
A.1范围
本附录规定了电解用阴极板绝缘密封夹边条的夹紧力测定方法。 本附录仅适用于塑料加工成型生产的绝缘密封夹边条夹紧力的测定。
A.2原理
利用实验方法中重量法的原理，通过夹边条在极板接触面承力的变化来计算其承受重力的大小。 A.3测试装置 A.3.1“回”形卡
如图A.1所示，可根据夹边条截面尺寸加工，以保证夹边条能较轻松地放置在“回”形卡内，“回”形卡下部的缺口宽度比极板厚度大0.2mm~0.3mm。 A.3.2台秤
台秤的精度为0.1kg。 A.3.3沙袋
沙袋的质量通过台秤进行称量。 A.3.4极板
极板长为220mm，宽96mm，误差不超过0.1mm，厚度及误差要求于装夹的极板相同。
店
△
A
120
6
具
軒
2 3
=
4
8
220
1016 沙袋
3
沙袋
说明：
“回”形卡； 2——胀紧棒；
1
夹边条； -220×96极板；一挂钩；
2
1-
5-
6—沙袋； 7- 一简支梁。
图A.1夹紧力测试装置
A.4试验步骤
用台秤称量极板质量w1，精确到0.1kg，按图2装配试验装置，将夹边条装夹在极板上，并装好胀紧
6
