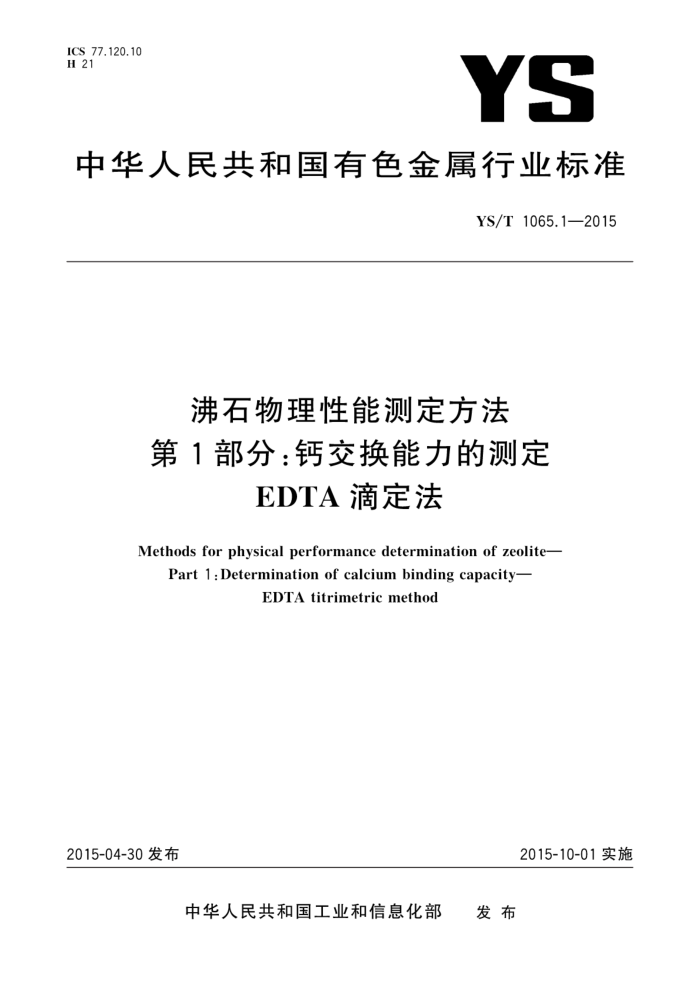

ICS 77.120.10 H 21
YS
中华人民共和国有色金属行业标准
YS/T1065.1—2015
沸石物理性能测定方法第1部分：钙交换能力的测定
EDTA滴定法
Methods for physical performance determination of zeolite-
Part 1:Determination of calcium binding capacity-
EDTAtitrimetric method
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部 发布 YS/T1065.1—2015
前言
YS/T1065一2015《沸石物理性能测定方法》分为以下4个部分：
第1部分：钙交换能力的测定 EDTA滴定法；一第2部分：粒度的测定 离心沉降法；一第3部分：灼烧失量的测定重量法；一第4部分：非离子液体携带能力（L.C.C)的测定本部分为第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本部分起草单位：中国铝业股份有限公司山东分公司、中国铝业股份有限公司郑州轻金属研究院、
山东丽波日化股份有限公司、昆明冶金研究院。
本部分主要起草人：田蕊、李晶、温金德、王新征、薛宁、张萍、赵德平。
I YS/T1065.1—2015
4.8 氯化钙标准滴定溶液（0.05mol/L) 4.8.1配制
称取5.6g无水氯化钙，用水溶解并稀释至1000mL。 4.8.2标定
移取20.00mL氯化钙溶液（4.8.1）于250mL容量瓶中。 4.9 氯化钙标准溶液：移取50.00mL氯化钙标准滴定溶液（4.8）于500mL容量瓶中，以水定容。 4.10 EDTA-Cu溶液：0.01mol/L。 4.11PAN溶液：1g/L乙醇溶液。
5 试样
将试样置于干燥器中，备用。
6 分析步骤
6.1试料
称取1.0g试样（5），精确至0.0001g。 6.2 测定次数
独立地进行两次测定，取其平均值。 6.3 空白试验
随同试料做空白试验。 6.4测定 6.4.1按YS/T1065.3一2015的规定同时进行灼烧失量的测定。 6.4.2将氯化钙标准溶液（4.9)倒入1000mL烧杯中，用氢氧化钠溶液（4.3）调pH值为10.3土0.1，加热至（35土1）℃，放入试料（6.1），立即放入已恒温（35土1）℃的水浴中，搅拌20min，取出，过滤，收集滤液，滤液应清澈透明（若滤液混浊则弃去重新过滤）。 6.4.3用移液管移取50mL滤液于300mL锥形瓶中，加水至体积约100mL左右，加入1mLEDTA Cu溶液（4.10）、3滴PAN溶液（4.11）、15mL氨性缓冲液（4.2），用EDTA标准滴定溶液（4.7）滴定至溶液呈亮黄色。
7分析结果的计算
7.1 按式（1)计算EDTA标准滴定溶液的实际浓度：
Vi
m,×500 X1 000
.(1)
C1 =
VXM
式中： C1 m, 氧化锌的质量，单位为克（g）； V. 移取氧化锌标准溶液的体积，单位为毫升（mL）；
（EDTA)标准滴定溶液的实际浓度，单位为摩尔每毫升（mol/mL）；
2 YS/T 1065.1—2015
M 氧化锌的摩尔质量，单位为克每摩尔（g/mol）：
标定时，滴定所消耗（EDTA)标准滴定溶液的体积，单位为毫升（mL）。
V.
7.2 按式（2）计算氯化钙标准滴定溶液的实际浓度：
CXV
·(2)
C2:
V.
式中： C 2 Vs 滴定消耗EDTA标准溶液体积，单位为毫升（mL）； V 加入氯化钙的体积，单位为毫升（mL）：
氧化锌标准滴定溶液的实际浓度，单位为摩尔每毫升（mol/mL）；
EDTA标准溶液的浓度，单位为摩尔每毫升（mol/mL）。
C 1
7.3按式（3)计算4A沸石中钙交换能力，用E表示：
(V。-Vs)Xc1 XMccO3
E :
.(3)
50 +
mX 500 w
100
式中： V. Vs C1 Mca03 碳酸钙的摩尔质量，取值100.08，单位为克每摩尔（g/mol）；
空白所消耗EDTA标准溶液的体积，单位为毫升（mL）；样品所消耗CaCl2标准溶液的体积，单位为毫升（mL）； EDTA标准溶液的摩尔浓度，单位为摩尔每毫升（mol/mL）；
称样量，单位为克（g）；在800℃灼烧后试样的质量，单位为克（g）。
m w
8精密度
8.1 重复性
在重复性条件下获得的两个独立测试结果的测定值.在表1给出的平均值范围内这两个测试结果
的绝对值不超过重复性限r，超过重复性限r的情况不超过5%。重复性限r按表1数据采用线性内插法求得。
表1 300 2.87
E/% r/%
313 3.25
8.2 允许差
实验室间分析结果的差值应不大于7%。
质量保证与控制
9
分析时，用标准样品或控制样品进行校核，或每年至少用标准样品或控制样品对分析方法校核一次。当过程失控时，应找出原因。纠正错误后，重新进行校核 1021'590 /S
中华人民共和国有色金属
行业标准沸石物理性能测定方法
第1部分：钙交换能力的测定
EDTA滴定法 YS/T1065.1—2015
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年12月第一版
*
书号：155066·2-29175
版权专有 侵权必究
YS/T1065.1-2015
