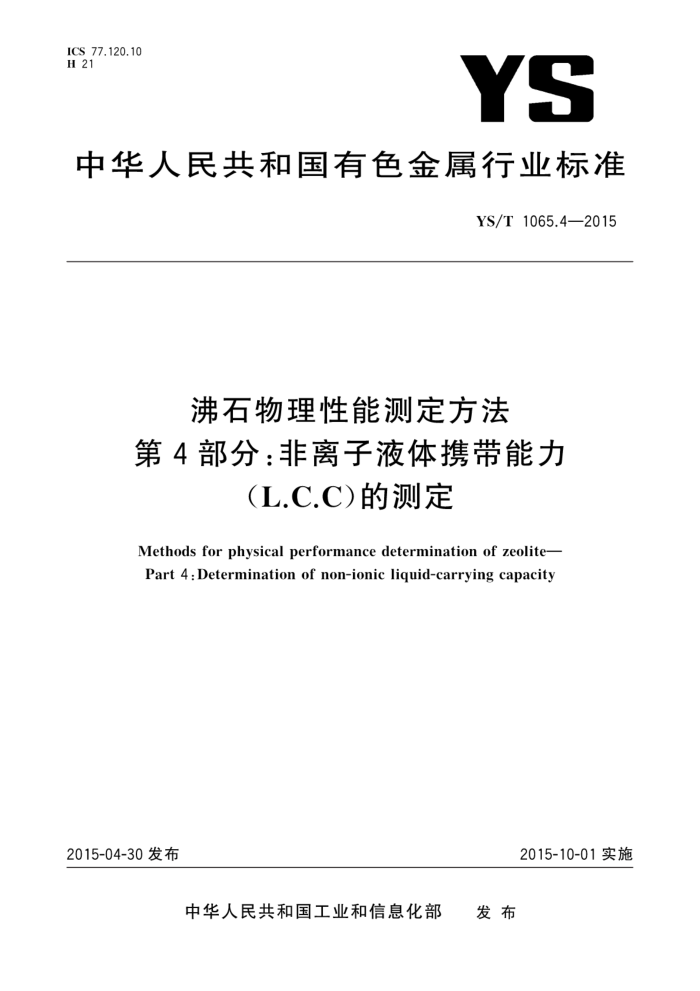

ICS 77.120.10 H 21
YS
中华人民共和国有色金属行业标准
YS/T1065.4—2015
沸石物理性能测定方法
第4部分：非离子液体携带能力
(L.C.C)的测定
Methods for physical performance determination of zeolite- Part 4 : Determination of non-ionic liquid-carrying capacity
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部 发布 YS/T1065.4—2015
前言
YS/T1065一2015《沸石物理性能测定方法》分为以下4个部分：
第1部分：钙交换能力的测定 EDTA滴定法；一第2部分：粒度的测定 离心沉降法；一第3部分：灼烧失量的测定重量法；一第4部分：非离子液体携带能力（L.C.C)的测定本部分为第4部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本部分起草单位：中国铝业股份有限公司山东分公司、山东省淄博市产品质量监督检验所、山东丽
波日化股份有限公司、昆明冶金研究院。
本部分主要起草人：韩刚、徐好文、陈立君、安坤、韦红、张萍、罗舜。
I YS/T1065.4—2015
沸石物理性能测定方法第4部分：非离子液体携带能力
(L.C.C)的测定
1范围
YS/T1065的本部分规定了沸石非离子液体携带能力的测定。 本部分适用于沸石非离子液体携带能力的测定。测量范围为40g～70g。
2方法原理
沸石具有吸附非离子的能力，本部分采用每100g沸石吸附达到饱和时所吸附的非离子液体质量
来判断沸石的非离子携带能力。
3仪器
3.1 天平：感量0.1g。 3.2 混合搅拌机。 4试剂 4.1 非离子表面活性剂：脂肪醇聚氧乙烯醚（AEO-10）。 4.2 橘色染料：市售。
5 测定步骤
5.1 称取1.0g橘色染料（4.2)溶于1000mL脂肪醇聚氧乙烯醚（4.1)中，备用。 5.2 称取50.0g烘干后的沸石样品，置于混合搅拌机中，并使沸石样品均匀分布。 5.3 用滴管滴入少许配制好的试剂（5.1），开启搅拌机，使其均匀搅拌 5.4 观察样品颜色变化是否与试剂（5.1)一致，以及样品是否呈湿黏状颗粒。如不符，重复5.3。 5.5 当沸石样品呈湿黏状颗粒时，停止加入试剂，此时沸石样品颜色与试剂（5.1)颜色相同。 5.6 称取沸石样品吸附饱和后的质量m。
6 结果计算
按式（1)计算沸石样品的非离子液体携带能力（L.C.C)：
L.C.C=(m -m,)X 2
+...(1)
式中： L.C.C 沸石样品的非离子液体携带能力，单位为克每100克（g/100g）；
1 YS/T1065.4—2015
沸石样品吸附饱和后的质量，单位为克（g）；试样量，单位为克（g）。
m m,
7 精密度
7.1 重复性
在重复性条件下获得的两个独立测试结果的测定值，这两个测试结果的绝对值不超过重复性限r，超过重复性限r的情况不超过5%。重复性限r按表1数据采用线性内插法求得，
表 1 47.3 2.0
54.7 2.1
L.C.C/(g/100 g) r/(g/100 g)
7.2 允许差
实验室之间测定结果的差值不大于3.0g。
质量保证与控制
8
分析时，用标准样品或控制样品进行校核，或每年至少用标准样品或控制样品对分析方法校核次。 当过程失控时，应找出原因。纠正错误后，重新进行校核，
2 0090 /
中华人民共和国有色金属
行业标准沸石物理性能测定方法
第4部分：非离子液体携带能力
(L.C.C)的测定 YS/T1065.4—2015
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年11月第一版
+
书号：155066·2-29178
版权专有 侵权必究
YS/T1065.4-2015
