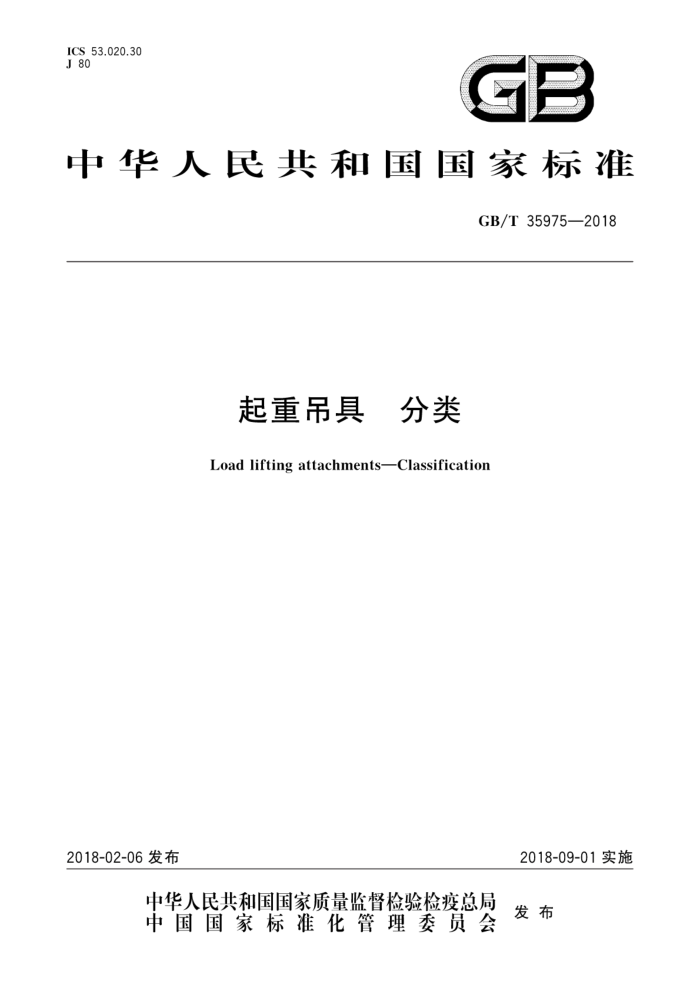

ICS 53.020.30 J 80
GB
中华人民共和国国家标准
GB/T359752018
起重吊具 分类
Load lifting attachmentsClassification
2018-09-01实施
2018-02-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35975—2018
目 次
前言范围 2 术语和定义 3 起重吊具类型 3.1 总则 3.2 夹持类起重吊具 3.3 吊挂类起重吊具 3.4 托叉类起重吊具 3.5 吸附类起重吊具 3.6 抓斗
.........
.....-. GB/T 35975—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：大连滨海起重机吊具有限公司、北京起重运输机械设计研究院、辽宁省安全
科学研究院
本标准参加起草单位：上海港机重工有限公司、上海佩纳沙士吉打机械有限公司、天津港股份有限公司、浙江冠林机械有限公司、山东神力索具有限公司、中煤张家口煤矿机械有限责任公司帕森斯链条分公司、安吉长虹制链有限公司、无锡市新华起重工具有限公司、河南省长垣县质量技术监督局、河南省广兴重型机械有限公司、河南华北起重吊钩有限公司、南昌永旺机电设备有限公司。
本标准主要起草人：马少伟、王学岩、林夫奎、尤建阳、左一凡、蔡亚森、关大为、徐坤、杨智、闫德顺、 祝跃进、张体学、袁振江、杨卫波、崔靖、王洪波、韩富伟、王国强、陈永旺、沈欢、蒋立志。
一 GB/T35975—2018
起重吊具 分类
1范围
本标准规定了起重机械用吊具的常用分类本标准适用于起重机械用起重吊具
术语和定义
2
下列术语和定义适用于本文件。
2.1
起重吊具 load lifting attachment 在起重机械作业中，用于吊运物品的装置，
2.2
可分吊具 non-fixed load lifting attachment 能够方便地从起重机械上拆下的起重吊具。
2.3
固定吊具 fixed load lifting attachment 能吊挂净起重量，并永久固定在起重挠性件下端的起重吊具，
2.4
夹持类起重吊具 gripping type load lifting attachment 通过吊具夹持部分对被吊物品侧面施加正压力，由正压力的作用效果克服被吊物品重力的起重
吊具。 2.5
吊挂类起重吊具 suspensiontypeload liftingattachment 通过悬挂方式支撑被吊物品，且被吊物品质心位于吊具与被吊物品受力面下方的起重吊具。
2.6
托叉类起重吊具 pallet folk type load lifting attachment 通过货叉叉取载荷或通过托架支撑载荷，且载荷支撑点在货叉或托架上。
2.7
吸附类起重吊具 adsorptiontype load liftingattachment 通过真空负压或磁力吸持被吊物品的起重吊具。
2.8
抓斗grab 依靠斗瓣的闭合和张开，抓取和卸出物料的起重吊具。
3起重吊具类型
3.1总则
起重吊具按照与起重机械的连接方式分为可分吊具和固定吊具，起重吊具按照取物方式分为夹持类、吊挂类、托叉类、吸附类、抓斗及上述种类的组合。
1 GB/T35975—2018
3.2 夹持类起重吊具 3.2.1按工作原理分类
夹持类起重吊具按照工作原理可分为重力式夹持起重吊具、动力式夹持起重吊具及重力与动力结合使用的混合式夹持起重吊具。 3.2.2按夹持物品形状分类
夹持类起重吊具按照夹持物品形状可分为板坏夹持起重吊具（如图1所示）、方坏夹持起重吊具（如图2所示）、立卷夹持起重吊具（如图3所示）、圆棒夹持起重吊具（如图4所示）等
混合式
b) 动力式
重力式
c)
ay
图1 板坏夹持起重吊具
图2方坏夹持起重吊具
图3立卷夹持起重吊具 GB/T35975—2018
图4圆棒夹持起重吊具
3.3 吊挂类起重吊具 3.3.1 总则
吊挂类起重吊具可分为吊钩、挂梁、集装箱吊具、卧卷吊具、C型钩和其中几种起重吊具的组合。 3.3.2吊钩
按结构型式分为单钩和双钩，如图5a)所示吊钩按制造方法可分为锻造吊钩和叠片式吊钩，如图5b)所示。
-
单钩和双钩
b) 锻造吊钩和叠片式吊钩
a)
图5吊钩
3.3.3挂梁
挂梁按使用形式可分为固定式挂梁、伸缩式挂梁、旋转式挂梁及伸缩旋转组合式挂梁，如图6所示。 GB/T 35975—2018
a) 固定式挂梁
b) 伸缩式挂梁
3.3.4集装箱吊具
dcesoe
审缩式集装箱吊具、旋转式集装箱吊具及伸缩旋转组合式集
装箱吊具，如图7所示。
doc
a）固定式
b）伸缩式
c）旋转式
图7 集装箱吊具
3.3.5卧卷吊具
卧卷吊具可分为旋转卧卷吊具、非旋转卧卷吊具，如图8所示。
