ICS 53.020.30 CCS J 80
GB

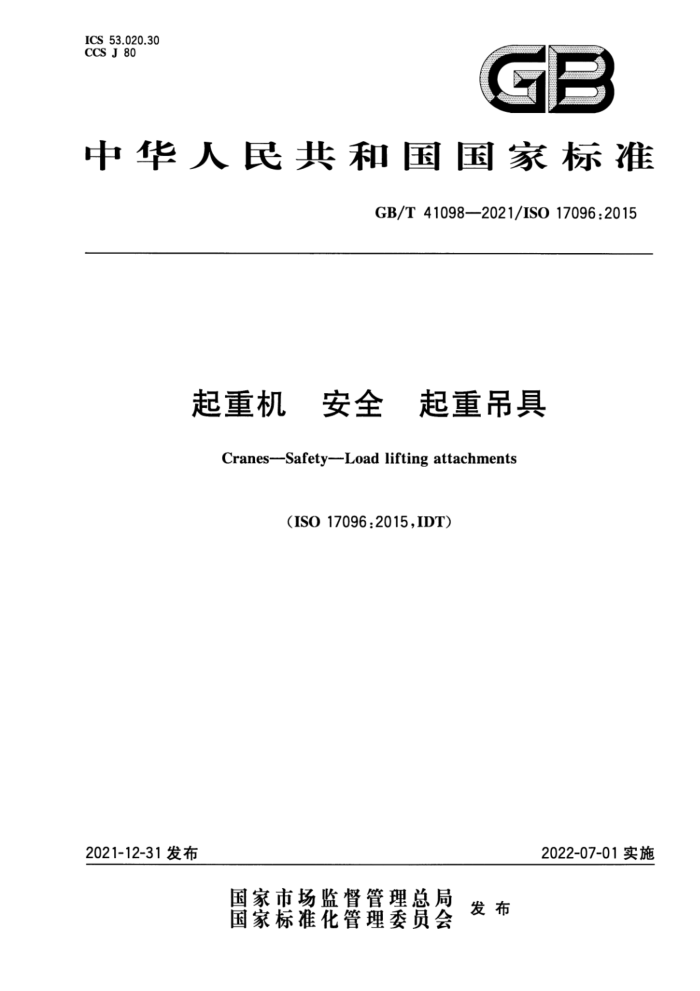

中华人民共和国国家标准
GB/T41098—2021/ISO17096:2015
起重机 安全 起重吊具 Cranes--Safety--Load lifting attachments
（ISO17096:2015,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41098—2021/ISO17096:2015
目 次
前言 1范围 2规范性引用文件 3 术语和定义 4安全要求和/或措施 4.1一般要求 4.2各种吊具的具体要求 5安全要求和/或措施的验证 5.1 通则· 5.2 通过试验验证疲劳强度 5.3 最小分级.. 6使用信息 6.1 使用手册 6.2 标识附录A（规范性） 一般验证法附录B（规范性) 钢板夹钳验证方法附录C（规范性） 真空吸盘验证方法附录D（规范性） 起重磁铁验证方法附录E(规范性) 挂梁验证方法附录F（规范性） 起重叉验证方法附录G（规范性） 夹钳验证方法·
2
12
16 17 11
1
20 22
24
28 34
38 40
7 GB/T41098—2021/IS017096:2015
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用翻译法等同采用ISO17096：2015《起重机安全起重吊具》。 与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1251.1一2008人类工效学公共场所和工作区域的险情信号险情听觉信号 (ISO7731:2003,IDT); -GB/T1251.2-2006人类工效学险情视觉信号一般要求、设计和检验（ISO11428： 1996,IDT); GB/T1251.3—2008 人类工效学 险情和信息的视听信号体系（ISO11429：1996，IDT）； -GB/T5226.32—2017 机械电气安全 机械电气设备第32部分：起重机械技术条件 (IEC 60204-32:2008,IDT); GB/T5972—2016起重机钢丝绳保养、维护、检验和报废（ISO4309：2010，IDT)； GB/T6974.1一2008起重机术语第1部分：通用术语（ISO4306-1：2007，IDT）； -GB/T15706—2012 机械安全设计通则风险评估与风险减小(ISO12100：2010，IDT)； GB/T20652—2006 M(4)、S(6)和T(8)级焊接吊链（ISO4778:1981，IDT)； —GB/T22437.1—2018 起重机 载荷与载荷组合的设计原则第1部分：总则（ISO8686-1：
-
2012,IDT); GB/T22437.22010 起重机 载荷与载荷组合的设计原则 第2部分：流动式起重机 (ISO8686-2:2004，MOD); GB/T22437.3—2018起重机 载荷与载荷组合的设计原则 第3部分：塔式起重机 (ISO8686-3:1998,IDT); -GB/T22437.4—2010起重机 载荷与载荷组合的设计原则 第4部分：臂架起重机 (ISO8686-4:2005，MOD); GB/T22437.5—2008起重机 载荷与载荷组合的设计原则第5部分：桥式和门式起重机 (ISO8686-5:1992,MOD); GB/T25853—20108级非焊接吊链（ISO7593：1986，IDT)； GB/T30024一2020起重机金属结构能力验证（ISO20332：2016，IDT）。
为便于使用，本文件做了下列缩辑性修改：
3.10缺少定义，增加如下定义：“通过磁场，提供足够的力吸起、保持和搬运有铁磁性载荷的设备”。 6.1.2删除悬置段“除了以上的基本信息，制造商还应提供以下特殊信息”。 -6.1.2.1增加引导语“在钢板夹钳使用手册中除了提供6.1.1中规定的基本信息外，还应提供以下特殊信息：”。
—6.1.2.2增加引导语“在真空吸盘使用手册中除了提供6.1.1中规定的基本信息外，还应提供以
下特殊信息：”。 —6.1.2.3增加引导语“在蓄电池供电和主电源供电的起重磁铁使用手册中除了提供6.1.1中规
定的基本信息外，还应提供以下特殊信息：”。 6.1.2.4增加引导语“在C型钩和起重叉使用手册中除了提供6.1.1中规定的基本信息外，还应
I GB/T41098—2021/IS017096:2015
提供以下特殊信息：”。 一6.1.2.5增加引导语“在挂梁使用手册中除了提供6.1.1中规定的基本信息外，还应提供以下特
殊信息：”。 -6.1.2.6增加引导语“在夹钳使用手册中除了提供6.1.1中规定的基本信息外，还应提供以下特殊信息：”。 -D.1.1.1增加引导语“该装置的布置是为了验证起重磁铁的拉脱力（见图D.1），应满足如下条件：”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：大连滨海起重机吊具有限公司、北京起重运输机械设计研究院有限公司、浙江冠
林机械有限公司、北京科正平工程技术检测研究院有限公司、安吉长虹制链有限公司、南京市特种设备安全监督检验研究院、江西起重机械总厂有限公司、河南卫华重型机械股份有限公司、太原重型机械集团有限公司、三一海洋重工有限公司、法兰泰克重工股份有限公司、浙江中建路桥设备有限公司、三一汽车起重机械有限公司、河南省矿山起重机有限公司、微特技术有限公司、山东神力索具有限公司、无锡市新华起重工具有限公司、长垣市市场监督管理局、河南省大方重型机器有限公司、河南省广兴重型机械有限公司、河南华北起重吊钩有限公司。
本文件主要起草人：高云峰、蔡亚森、祝跃进、马少伟、杨卫波、吴祥生、朱埃、刘永刚、关大为、 周继红、刘木南、袁秀峰、童国柱、郭永红、姬宏资、张艳波、张体学、王凯、主洪波、藤云、韩富伟、李华庆。
I GB/T410982021/IS017096:2015
起重机安全 起重吊具
1范围
本文件规定了下列适用于起重机、葫芦和手动起重设备的可分吊具的安全要求：
钢板夹钳；真空吸盘； ·非动力真空吸盘； ·动力式真空吸盘(泵、文丘里管、涡轮）；起重电磁铁（蓄电池供电和主电源供电）；一起重永磁铁；电控永磁铁；挂梁； C型钩；
起重叉；夹钳。
本文件没有规定下列附加要求： a） 由于卫生原因，直接接触食品或药品的起重吊具所需的高等级清洁度； b) 因搬运有害材料（例如：爆炸物、热熔物、辐射材料)导致的危险； c）在爆炸性环境下操作导致的危险； d）噪声危害； e）电气危害； f）由于液压和气动元件造成的危害。 本文件不适用于提升人员的吊具。 本文件不适用于吊索、钢（铁)水包、内涨式吊具、吊斗、双瓣抓斗或多瓣抓斗、集装箱吊具。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO4306-1 起重机术语第1部分：通用术语（Cranes一Vocabulary一Part1：General) ISO4309 9起重机钢丝绳保养、维护、检验和报废（Cranes一Wireropes一Careandmainte
nance, inspection and discard)
ISO4778焊接吊链 M(4)、S(6)和T(8)级[Chain slingsofweldedconstruction--GradesM (4),S(6)and T(8)J
ISO7531 一般用途钢丝绳吊索特性和技术条件（Wireropeslingsforgeneralpurposes一Char- acteristics and specifications)
ISO7593非焊接吊链T(8)级[Chainslingsassembledbymethodsotherthanwelding—Grade T(8)J
1 GB/T41098—2021/ISO17096:2015
ISO7731人类工效学公共场所和工作区域的险情信号险情听觉信号（Ergonomics一Danger signals for publicand work areas-Auditory danger signals)
ISO8686起重机载荷与载荷组合的设计原则（Cranes—Designprinciplesforloadsandload combinations)
ISO11428人类工效学险情视觉信号 号一般要求、设计和检验（Ergonomics一Visualdanger signals—General requirements,design and testing)
ISO11429人类工效学险情和信息的视听信号体系（Ergonomics-一Systemofauditoryand visual danger and information signals)
ISO12100 机械安全设计通则风险评估与风险减小（Safetyofmachinery一General principles for designPart 1:Risk assessment and risk reduction)
ISO13854机械安全避免人体各部位挤压的最小间距（Safetyofmachinery一Minimumgapsto avoid crushing of parts of the human body)
ISO20332起重机金属结构能力验证（CranesProofofcompetenceofsteelstructures） IEC60204-32机械电气安全机械电气设备第32部分：起重机械技术条件（Safetyofmachi
nery—Electrical equipment of machines—Part 32:Requirements for hoisting machines)
EN1492-1编织吊索安全性第1部分：一般用途合成纤维扁平吊装带（TextileslingsSafe- ty-Part 1:Flat woven webbing slings made of man-made fibres for general purpose use)
EN1492-2编织吊索安全性第2部分：一般用途合成纤维圆形吊装带（Textileslings一Safe tyPart 2:Roundslings made of man-made fibres forgeneral purpose use)
EN1492-4编织吊索安全性第4部分：一般用途天然和人造纤维绳制起重吊索（Textileslings SafetyPart 4:Lifting slings for general service made from natural and man-made fibre ropes)
3术语和定义
ISO4306-1、ISO12100界定的以及下列术语和定义适用于本文件
3.1
附着力adhesionforce 在规定的压力范围的上限，从真空吸盘（3.21)上卸荷所需要的力。
3.2
C型钩C-hook 用于提升空心类载荷的“C”形设备。 示例：见图1。 注：空心类载荷例如卷材类和管子类。
图1C型钩示例
2 GB/T41098—2021/IS017096:2015
3.3
设计系数designfactor 起重吊具最小失效载荷和额定载荷（WLL)(3.22)的比值。
3.4
夹钳clamp 通过夹住载荷的特定部位来吊运载荷的设备。 示例：见图2。
图2 夹钳示例
3.5
禁止区 exclusionarea 在进行起重作业时，为安全起见，人员禁止进入的区域。
3.6
暴露区 exposure area 人员有可能暴露的、起重作业会引起危险的区域。
3.7
单独验证 individual verification 对生产的每台产品都进行验证。
3.8
挂梁 liftingbeam 由一个或多个部件组成，根据载荷的特性需要，为了分散受力而设置不同吊点的设备。 示例：见图3。
0
图3挂梁示例
3 GB/T41098—2021/IS017096:2015
3.9
起重叉 liftingforks 由两个或多个叉臂组成，连接到一个带有上臂的垂直臂上的，用于提升托盘或者类似载荷的设备。 示例：见图4。
图4起重叉示例
3.10
起重磁铁liftingmagnet 通过磁场，提供足够的力吸起、保持和搬运有铁磁性载荷的设备。 示例：见图5。 注：起重磁铁可分为起重电磁铁和起重永磁铁。其中起重永磁铁可分为手动永磁铁和电控永磁铁。
0
图5起重磁铁示例
3.10.1
起重电磁铁electricliftingmagnet 通过电流产生的磁场，提供足够的力吸起、保持和搬运有铁磁性载荷的设备。
3.10.2
起重永磁铁 permanentliftingmagnet 一个具有永久磁场，能产生足够大的力吸起、保持和搬运有铁磁性载荷的设备。 注：磁场及载荷的吸持都由机械装置来控制。
3.10.3
电控永磁铁 electro-permanentliftingmagnet 一个具有永久磁场，能生成足够大的力吸起、保持和搬运有铁磁性载荷的设备。 注：磁场由电流控制，磁场的维持不需要电流。
