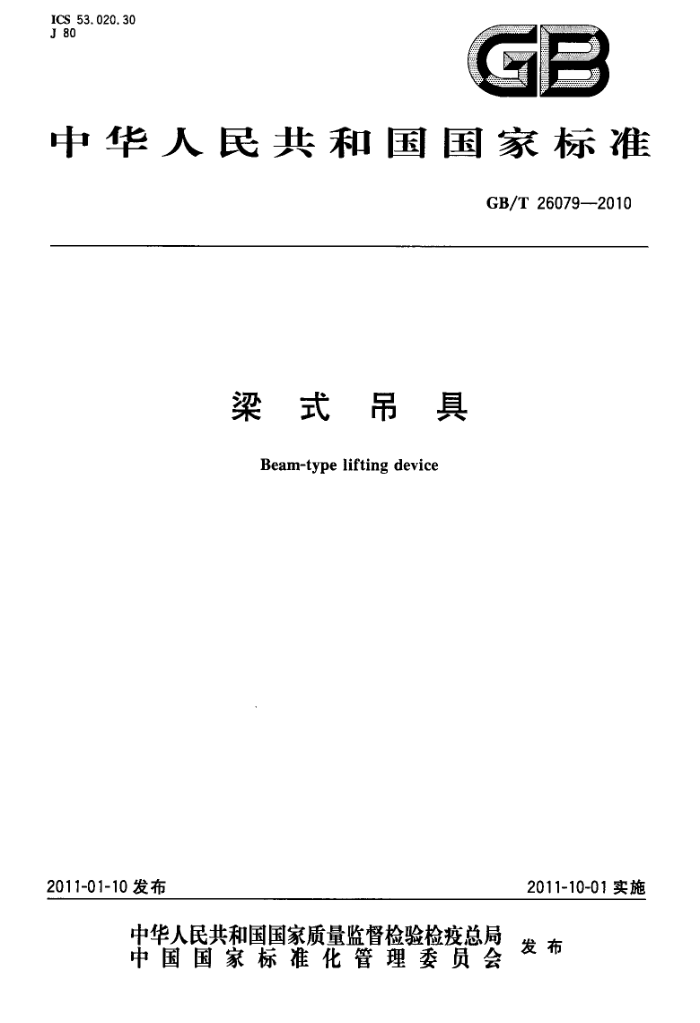

ICS 53. 020. 30 J 80
GB
中华人民共和国国家标准
GB/T26079—-2010
梁式吊具 Beam-type lifting device
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26079—2010
前言
本标准的附录A是规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：巨力索具股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：杨建国、张成学、李廷树、赵春江、崔建英、冯超、任翠英。
I GB/T26079—2010
梁式吊具
1范围
本标准规定了梁式吊具的术语、订货内容、分类、类别代号及主参数、结构与型号、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于起重机吊钩下的吊运用梁式吊具（以下简称吊具）。本标准规定以外的其他梁式吊具也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系（GB/T321—2005，ISO3:1973，IDT） GB/T699优质碳素结构钢 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T985.1一2008，
ISO9692-1:2003,MOD)
GB/T985.2埋弧焊的推荐坡口（GB/T985.2—2008，ISO9692-2：1998，MOD） GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T1591 低合金高强度结构钢 GB2893安全色（GB2893--2008,ISO3864-1:2002，MOD） GB/T3077合金结构钢 GB/T3323—2005金属熔化焊焊接接头射线照相 GB/T6402一2008钢锻件超声检测方法 GB/T8162结构用无缝钢管 GB/T8923—1988涂装前钢材表面锈蚀等级和除锈等级（egvISO8501-1：1988） GB/T11345一1989钢焊缝手工超声波探伤方法和探伤结果分级 GB/T16270高强度结构钢.热处理和控轧钢板（GB/T16270—1996，neqISO4950-3：1981） GB/T16762 一般用途钢丝绳吊索特性和技术条件（GB/T16762一1997，eqvISO7531：1987） GB/T20652M（4）)、S(6)和T(8)级焊接吊链（GB/T206522006，ISO4778：1981IDT） GB500174 钢结构设计规范 JB/T5000.3--2007重型机械通用技术条件第3部分：焊接件 JB/T5000.8重型机械通用技术条件第8部分：锻件 JB/T5000.122007重型机械通用技术条件第12部分：涂装 JB/T5000.15-2007重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T8398双幅板压制滑轮 JB/T8521.1 编织吊索安全性第1部分：一般用途合成纤维扁平吊装带 JB/T8521.2 编织吊索 安全性第2部分：一般用途合成纤维圆形吊装带 JB/T9005.10起重机用铸造滑轮技术条件 JB/T9739.2汽车起重机和轮胎起重机滑轮
1 GB/T26079—2010
JJG4--1999 9钢卷尺检定规程 LD/T48起重机械吊具和索具安全规程 TB/T3123.11铁路行车事故救援设备第11部分：高性能合成纤维起重吊索 ISO7593T(8)级非焊接吊链
3术语和定义
下列术语和定义适用于本标准。
3. 1
梁式吊具beam-typeliftingdevice 以梁体为主体，用于悬挂负载且满足负载吊运要求，并能够与起重机吊钩连接的装置。
3. 2
梁体beambody 吊具中的刚性主体构件。此构件也可称为横梁。
3.3
吊索sling 提升负载时，连接梁体与负载或连接起重机与梁体，带或不带端配件的部件。如合成纤维吊装带、
钢丝绳吊索、吊链或其他连接件等。 3. 4
设计类别designcategory 依据吊具工作条件，规定相应的强度安全系数，分为A类设计和B类设计。
3.5
强度安舍系数 strength safety factor 构件材料的极限应力（属服强度R）与许用应力之比。没有明显屈服强度的钢材，屈服强度R。应
采用规定的非比例延伸强度R,.2表示。 3. 6
稳定安全系数 bucklingsafetyfactor 构件的临界压力与轴向工作压力之比。
3.7
..
额定载荷ratedload 在垂直吊运工况下，吊具规定的最大起重重量。
4订货内容
按照本标准订货的合同应包括以下内容： a）产品名称； b）本标准编号； c) 设计类别和强度安全系数； d) 使用温度； e) 额定载荷及载荷吊点的位置参数； f) 其他特殊要求。 2 GB/T26079--2010
5分类、代号及主参数
5.1分类 5.1.1按吊具结构分为一字型吊具、工字型吊具、双层型吊具、门型吊具、C型吊具、多翼型吊具和井字型吊具等。 5.1.2按梁体截面分为箱形截面吊具、单腹板截面吊具和圆环截面吊具等。 5.2代号
代号由横梁”汉语拼音字母HL和类别代号组成。 例如：HLX 其中：H、L一一分别为“横”、“梁”汉语拼音的首位字母； ×——类别代号，详见表1。
表1梁式吊具分类吊具结构
分类类别代号
梁体结构
字型吊具
一滑轮；一梁体。
1 -
2-
工字型吊具
一板钩；一梁体。
1
2
3 GB/T26079—2010
表1(续)
分类类别代号
吊具结构
梁体结构
双层型房具
上层粱；一吊索；一连接轴；下层梁
门茶吊具
M
梁体；
吊索；锻造吊钩。
2
可T 15
C,
1-配重; 2--梁体，
C 型
吊
C
一梁体一配重。 GB/T26079—2010
表1(续)
分类类别代号
吊具结构
梁体结构
多翼型吊具
D,
b)
一起重螺杆组件：梁体。
d)
井字型吊具
1-—吊索； 2-- 一上梁； 3~ 一下梁。
注1：D，的角标n表示翼梁个数。 注2：Cp的角标D表示C型单卷吊具。 注3：Cs的角标S表示C型双卷吊其。 注4：吊其结构中的F仅表示吊具受到起重机向上起吊的力，不是吊点的实际位暨。
5.3主参数 5.3.1主参数为吊具的额定载荷，见表2。主参数分为第一系列和第二系列，优先选用第一系列。额定载荷大于900t时，可按GB/T321中的R20优先数系选取。
u GB/T 260792010
表2 额定载荷
额定载荷/t
系列
6
5 50
2 25 250 320 400 500 630 800 3
3. 2 32
6. 3 63
10 100 一 21
12.5 125 一 24
16 160 一 27
20 200 - 30
4 40
第一系列
80
6
9
12
15
18
第二系列 36 45 60 70 80 90 115 150 185 230
270
300
350
450 550 700
900
-
一
5.3.2 使用方对主参数有特殊要求时，由供需双方协商确定。
6 结构与型号
6.1结构
吊具结构及梁体结构分别见表1。 6.2型号
口 口-
载荷吊点的最大距离L（），单位为毫米（mm），见表1。 额定载荷t，单位为吨，见表2。 代号，见5.2条。
注1：C型吊具载荷吊点最大距离，指卷类被吊物的最大长度。 注2：工字型、门型和井字型吊具载荷吊点的最大距离，指由四个吊点中心组成矩形的长和宽。 注3：多翼型吊具的载荷吊点最大距离，指吊点形成中心圆的直径。
6.3标记示例
示例1：额定载荷32t，吊点最大距离为3200°mm的一字型吊具标记为：HLY32-3200。 示例2：额定载荷16t，卷长为1250mm的C型单卷吊具标记为：HLCD16-1250。 示例3：额定载荷32t，卷长为1800mm的C型双卷吊具标记为：HLCS32-1800。 示例4：额定载荷630t，吊点中心组成矩形的长×宽为6300mm×3200mm的井字型吊具标记为：HLJ630-6300×3200。 示例5 额定载荷800t，吊点中心圆直径为18000mm，由15个翼粱组成的多翼型吊具标记为：HLD1s800-18000。
7 要求 7.1性能 7.1.1 吊具在无载荷、悬置状态下，梁体上载荷吊点的高度差应小于1.5L（$)/1000。当使用方对吊 6
