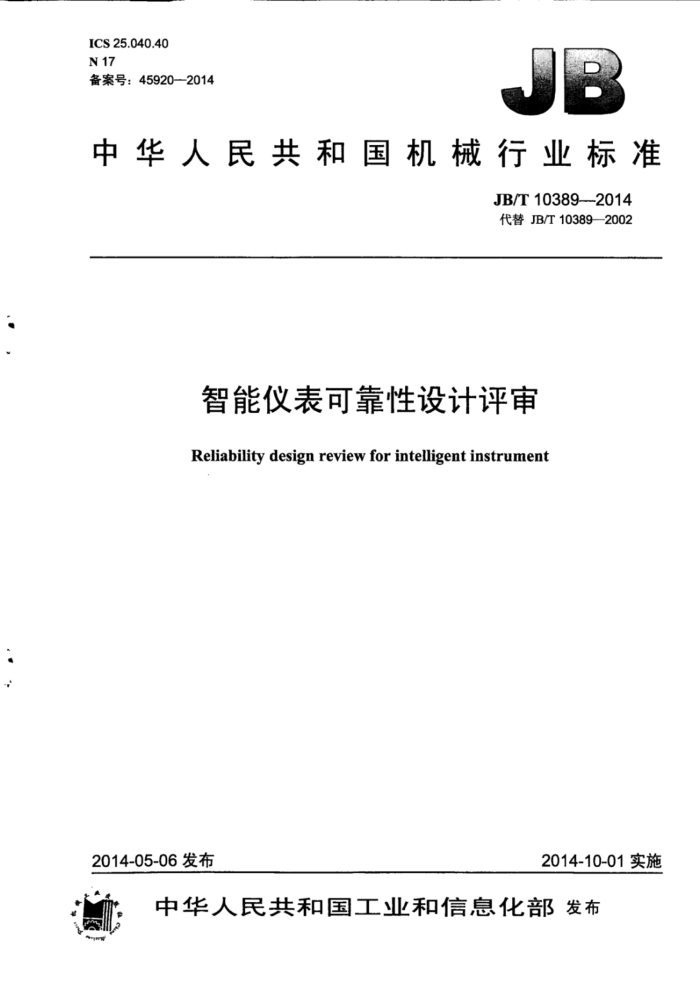

ICS 25.040.40 N 17 备案号：45920—2014
中华人民共和国机械行业标准
JB/T 10389--2014 代替JB/T103892002
智能仪表可靠性设计评审
Reliability design review for intelligent instrument
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准智能仪表可靠性设计评审
JB/T 103892014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2015年3月第1版第1次印刷
定价：18.00元
*
书号：15111·12237 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T103892014
目 次
前言..
范围 2 规范性引用文件 3术语和定义 4评审要求. 4.1总则 4.2各阶段的评审要求， 4.3 项目评审内容要求， 5评审程序， 5.1准备. 5.2 预审.. 5.3 评审 5.4跟踪管理 6评审方法 6.1评审项目及评分标准 6.2评定结果计算， 6.3评审结论 7评审报告. 附录A（资料性附录）可靠性评审报告（格式） A.1可靠性评审报告封面， A.2可靠性评审报告相关表格参考文献.
10 10 11
表1可靠性评审组人员及职责表2仪表可靠性评审项目及评分标准
" JB/T10389—2014
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10389—2002《现场总线智能仪表可靠性设计评审》，与JB/T10389—2002相比主要
技术变化如下：
修改了标准名称，删除了现场总线的限定词；增加了标准适用范围（见第1章）； -增加了部分规范性引用文件（见第2章）： -增加了评审要求总则（见4.1)；增加了各评审阶段评审时间（见4.2.1.1，4.2.2.1，4.2.3.1)；增加了远程评审（见5.3.2）；修改了评审项目及评分标准（见6.1)；调整了整个标准主体部分的标准结构，结合JB/T10390一2014《智能仪表可靠性设计方法》提出可靠性项目评审要求。
-
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本标准负责起草单位：重庆工业自动化仪表研究所。 本标准参加起草单位：昆山双桥传感器测控技术公司、河南新天科技股份有限公司、重庆市科学技
术研究院、西南大学。
本标准主要起草人：刘琴、刘兴莉、孙怀义。 本标准参加起草人：王文襄、费战波、李春霞、刘小莉、刘一兵、周雪莲。 本标准所代替标准的历次版本发布情况为：
JB/T10389—2002。
II JB/T103892014
智能仪表可靠性设计评审
1范围
本标准规定了智能仪表（以下简称仪表）在研制和生产过程中对其可靠性工作项目进行评审的要求、 程序和评审方法。
本标准适用于仪表在方案设计、设计定型、生产定型各阶段的可靠性设计评审。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.13电工术语可信性与服务质量 GB/T9969工业产品使用说明书总则 JB/T10390—2014智能仪表可靠性设计方法
3术语和定义
GB/T2900.13界定的以及下列术语和定义适用于本文件。
3.1
可靠性设计评审reliabilitydesignreview 为保证产品设计符合可靠性要求，由非直接参加设计的有关方面（设计、生产、使用）的专家组成
评审机构，对产品的设计方案从可靠性的角度按事前确定的设计和评审表进行的审查。 3.2
可靠性工作项目 日reliabilityworkprojects 在仪表研制过程中完成的可靠性设计工作及可靠性技术报告（包括预计与分配、失效分析及改进措
施、集成电路和结构设计中可靠性设计技术的应用）、性能与功能测试报告、环境试验报告、可靠性增长试验报告、可靠性鉴定试验报告和现场试运行报告的总称。 3.3
可靠性增长计划reliabilitygrowthplan 为达到合同规定的可靠性目标值，在仪表研制的主要阶段规定其应达到的可靠性水平，并对其可靠
性增长进行监督管理。 3.4
软件可靠性softwarereliability 软件在规定的条件下和规定的时间内，能按规定的设计规范要求提供可用服务的程度。
4评审要求
4.1总则
设计评审应： a）在仪表的设计过程中，实行分阶段评审，评审阶段选择由仪表的设计单位和（或）用户确定；
1 JB/T103892014
b）仪表的可靠性评审工作可单独进行，也可与仪表综合评定结合进行； c）评审以达到要求的结果为目标，评审没有通过时应限期改进，改进后应重新评审，直到合格； d）评审可根据具体情况采用集中评审（召开评审会议）或远程评审（如函审或利用网络进行评审）。
4.2各阶段的评审要求 4.2.1方案设计阶段评审 4.2.1.1评审时间
在仪表的总体设计方案完成后进行。 4.2.1.2评审内容
方案的先进性、合理性及可行性，方案是否能够保证可靠性要求的实现：设计达到合同（或设计任务书）中可靠性指标的保证性；重点评审关键技术（即新技术、新工艺、新材料）和薄弱环节所采取技术措施的正确性和有效性；软件功能、接口、数据结构等环节的可靠性保证措施等。 4.2.1.3评审资料
设计任务书或策划书；方案粗略的可靠性预计和（或）分配报告；关键技术的预研报告；可靠性增长计划；关键原材料、元器件清单；软件需求分析说明书等。 4.2.2设计定型阶段评审 4.2.2.1评审时间
在试制出仪表定型样机并完成样机的可靠性增长试验之后进行评审。 4.2.2.2评审内容
仪表应用可靠性设计技术的合理性及效果；可靠性试验充分性及试验中出现故障的分析、处理及所采取的改进措施的有效性等。 4.2.2.3评审资料
可靠性技术报告（包括详细的可靠性预计与分配、失效分析及改进措施、软硬件可靠性设计技术的应用分析等）；整机或功能单元的性能、功能测试报告；环境适应性试验报告；可靠性增长试验报告；现场试运行报告；关键原材料、元器件质量认定报告及关键工艺文件等。 4.2.3生产定型阶段评审 4.2.3.1评审时间
在仪表定型生产前进行评审。 4.2.3.2评审内容
仪表的可生产性、可操作性；小批量试生产的各项试验结果分析；工艺文件正确性、完整性；质量控制与质量检测手段；试生产中提出的可靠性设计、工艺改进措施的有效性等。 4.2.3.3评审资料
试生产总结报告；全性能测试报告；可靠性试验报告；质量分析、改进措施有效性报告及正式投产所需的工艺文件等。
2 JB/T103892014
4.3 3项目评审内容要求 4.3.1分析报告
分析报告评审要求： a）明确目标要求； b）收集用户意见； c）了解、分析国内外相似仪表的技术方案、可靠性水平和采取的可靠性对策。
4.3.2设计任务书
设计任务书评审要求：是否具有明确的可靠性设计目标值。 4.3.3可靠性设计方案
:
-
可靠性设计方案评审要求： a）方案的继承性、先进性，借鉴、引用过去经验情况： b）为达到可靠性设计目标值所采取对策措施的合理性； c）结构设计的合理性； d）电路设计的合理性。
4.3.4可靠性设计技术 4.3.4.1元器件选择与控制
按照JB/T103902014中5.2.1，对元器件选择与控制进行评审，重点评审： a）元器件的选用是否根据类似应用场合的历史数据或使用信息，是否符合优选目录的要求； b）关键元器件是否进行了失效分析： c）是否满足整机可靠性要求； d）是否有元器件质量控制办法，并执行。
4.3.4.2可靠性预计和分配
按JB/T10390—2014中5.2.2.1，对可靠性预计和分配重点评审： a）仪表可靠性预计程序合理性。 b）仪表可靠性预计模型与方法合理性。 c）可靠性预计结果是否满足合同中可靠性设计目标值的要求；功能单元的预计是否满足其分配的
·
.
数值。 d）可靠性分配方法、程序是否正确、合理、可行。
4.3.4.3降额设计
按照JB/T10390--2014中5.2.3评审： a）元器件降额设计方法的合理性； b）元器件降额设计的有效性。
4.3.4.4 可靠的电路设计
按照JB/T103902014中5.2.4评审： a）可靠的电路设计方法的合理性； b）可靠的电路设计措施的有效性。
3 JB/T10389---2014
4.3.4.5穴余设计
按照JB/T10390—2014中5.2.5评审： a）元余设计方法的合理性； b）穴余设计措施的有效性。
4.3.4.6耐环境设计
耐环境设计的评审主要包括热设计技术、抗电磁干扰设计技术、抗振动设计技术、抗噪声设计技术、 抗辐射设计技术和抗腐蚀设计技术等。评审要求如下：
a）热设计技术
按照JB/T10390—2014中5.2.6.2评审：
热设计技术的合理性；热设计措施的有效性。
b）抗电磁干扰设计技术
按照JB/T10390--2014中5.2.6.3评审：
抗电磁干扰设计技术的合理性；抗电磁干扰设计措施的有效性。
c）抗振动设计技术
按照JB/T10390—-2014中5.2.6.4评审：
抗振动设计技术的合理性：抗振动设计措施的有效性。
d）抗噪声设计技术
按照JB/T10390—2014中5.2.6.5评审：
抗噪声设计技术的合理性；抗噪声设计措施的有效性。
e）抗辐射设计技术
按照JB/T10390--2014中5.2.6.6评审：
抗辐射设计技术的合理性；一抗辐射设计措施的有效性。
f）抗腐蚀设计技术
按照JB/T103902014中5.2.6.7评审：
抗腐蚀设计技术的合理性；抗腐蚀设计措施的有效性。
4.3.4.7故障分析
按照JB/T10390—2014中5.2.7评审： a）采用的故障分析方法、程序的合理性； b）故障分析的准确性和改进措施的可行性。
4.3.4.8维修性设计
按照JB/T10390—2014中5.2.8评审： a）采用的维修性设计措施的合理性； b）采用的维修性设计措施的有效性。
4
