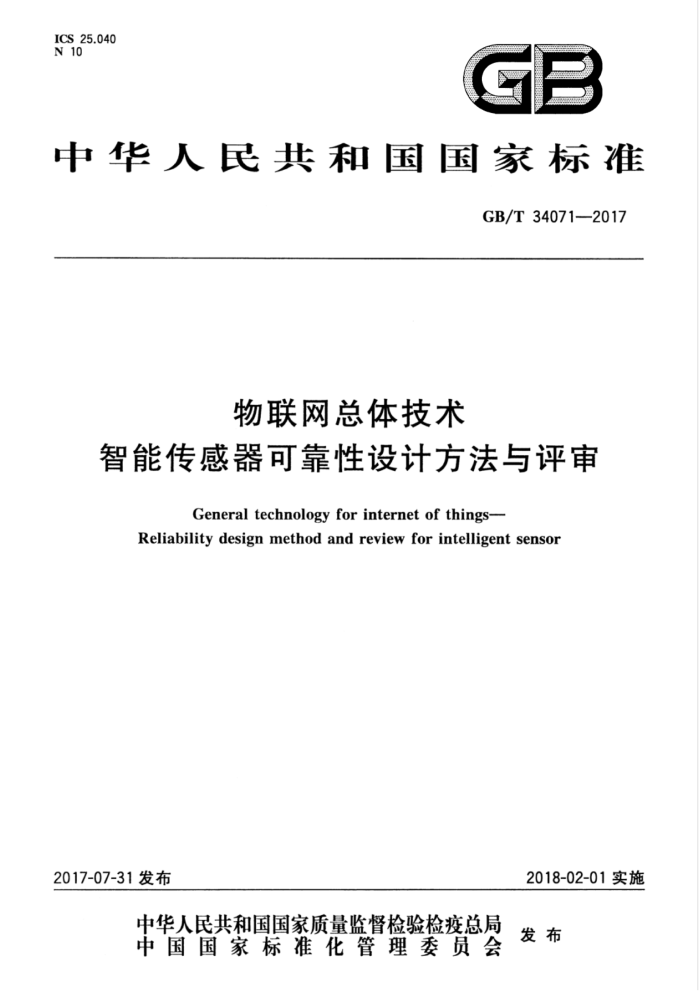

ICS 25.040 N 10
GB
中华人民共和国国家标准
GB/T340712017
物联网总体技术
智能传感器可靠性设计方法与评审
General technology for internet of things-
Reliability design method and review for intelligent sensor
2018-02-01实施
2017-07-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34071—2017
目 次
前言范围
I
1
2 规范性引用文件 3 术语和定义
可靠性设计方法 4.1 概述 4.2 硬件可靠性设计 4.3 软件可靠性设计 4.4 数据通信的设计要求可靠性评审 5.1 可靠性设计评审概念 5.2 可靠性设计评审的作用 5.3 评审目标 5.4 评审组织机构 5.5 评审内容及要求 5.6 设计评审程序附录A（资料性附录） 评审组成员职责附录B（资料性附录） 设计评审检查清单中的问题附录C（资料性附录） 设计评审计划表
4
5
-
12 13 17
. GB/T34071—2017
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本标准起章单位：上海工业自动化仪表研究院、北京瑞普三元仪表有限公司、关信仪表集团有限公
司、绵阳市维博电子有限责任公司、西安东风机电有限公司、北京国电智深控制技术有限公司。
本标准主要起草人：谢亚莲、李振中、李孝评、阮赐元、张鹏、麻贵峰。 GB/T34071—2017
物联网总体技术
智能传感器可靠性设计方法与评审
1范围
本标准规定了物联网总体技术中智能传感器在研制过程中的可靠性设计以及对可靠性设计进行评
审的方法和要求。
本标准适用于物联网总体技术中智能传感器在硬件方案论证阶段、技术设计阶段、详细设计阶段、 试生产（生产定型）阶段的可靠性设计工作和评审工作，以及在产品需求分析阶段、软件需求分析阶段、 软件概要设计阶段、软件详细设计阶段和软件实现阶段的可靠性设计工作和评审工作。各企业可以根据产品的特点和研制需要，适当增减内容。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.13可靠性、维修性的基本术语和定义 GB/T34068物联网总体技术智能传感器接口规范
3术语和定义
GB/T2900.13界定的以及下列术语和定义适用于本文件。
3.1
物联网internetofthings 基于互联网、传统电信网等信息载体，让所有能够被独立寻址的普通物理对象实现互联互通的网
络。普通对象设备化、自治终端互联化和普适服务智能化是其三个重要特征。 3.2
物联网智能传感器intelligentsensorininternetofthings 位于物联网的感知识别层的信息生成设备，将被测量转换为物联网可传送的标准化输出信号的传
感器。 3.3
可靠性设计评审reliabilitydesignreviews 对现有的或建议的设计所作的正式的和独立的检查，用以找出可能影响可靠性、可维修性的设计薄
弱环节以及提出可能的改进措施，以加速设计成熟的一种审核。 3.4
可靠性工作项目reliabilityworkitem 仪表研制过程中完成的可靠性设计报告、性能与功能测试报告、环境试验报告、可靠性增长试验报
告、可靠性鉴定试验报告和现场试运行报告的总称。
1 GB/T34071-—2017
3.5
平均修复时间 Jmeantimetorepair;MTTR 产品从发现故障到恢复规定功能所需要的时间的平均值（即故障检测、故障定位、故障诊断、故障维
修时间之和的平均值）。 3.6
平均故障间隔时间 meantimebetweenfailure;MTBF 可修复产品的一种可靠性参数，是故障间隔时间的平均值。
4可靠性设计方法
4.1概述
物联网智能传感器（以下简称产品）由硬件和软件构成，完整的物联网可靠性设计包括硬件可靠性设计、软件可靠性设计和通迅的可靠性设计。 4.2硬件可靠性设计 4.2.1可靠性设计要求 4.2.1.1产品在研制任务书中应明确规定可靠性的定性或定量要求。 4.2.1.2可靠性设计的定性要求包括成熟设计、简化设计、模块化设计、抗环境干扰设计、EMC设计、测试性和维护性设计等。 4.2.1.3产品可靠性的定量要求包括可靠度R（t）、失效率入、平均故障间隔时间MTBF、可用度A。 4.2.1.4可靠性设计是产品设计的一部分，应与产品设计同时进行。 4.2.2 可靠性各阶段设计要求
4.2.2.1 方案论证阶段
4.2.2.1.1方案设计阶段的可靠性设计要求包括：
a) 应明确产品的可靠性设计指标要求值，如R（t）、MTBF、MTTR、入、A等。 b)/ 应明确在产品设计中采用的可靠性技术措施，包括可靠性建模、预计和分配，热设计，EMC设
计，安全性设计，测试性、维修性设计，故障模式影响分析（FMEA），元器件和电路的容差分析等。可以根据产品的实际需求选择其中的几种。
c) 应明确产品使用环境，说明产品的工作温度、电磁干扰、防潮、防震、贮存及运输等环境条件的
要求。 d）制订产品研制计划、试验计划和费用分析等。
4.2.2.1.2方案设计阶段形成的文件资料包括
a)j 产品总体设计技术方案； b) 产品可靠性设计可行性分析报告。
4.2.2.2 技术设计阶段
4.2.2.2.1 技术设计阶段的可靠性设计要求包括：
a）建立可靠性数学模型； b) 完成产品的可靠性分配，将产品的可靠性指标值逐层分解； c) 初步完成产品的可靠性预计，可采用元器件计数法或相似设备法； d) 完成关键件的失效判据、失效模式和效应分析，确立薄弱环节。
2
