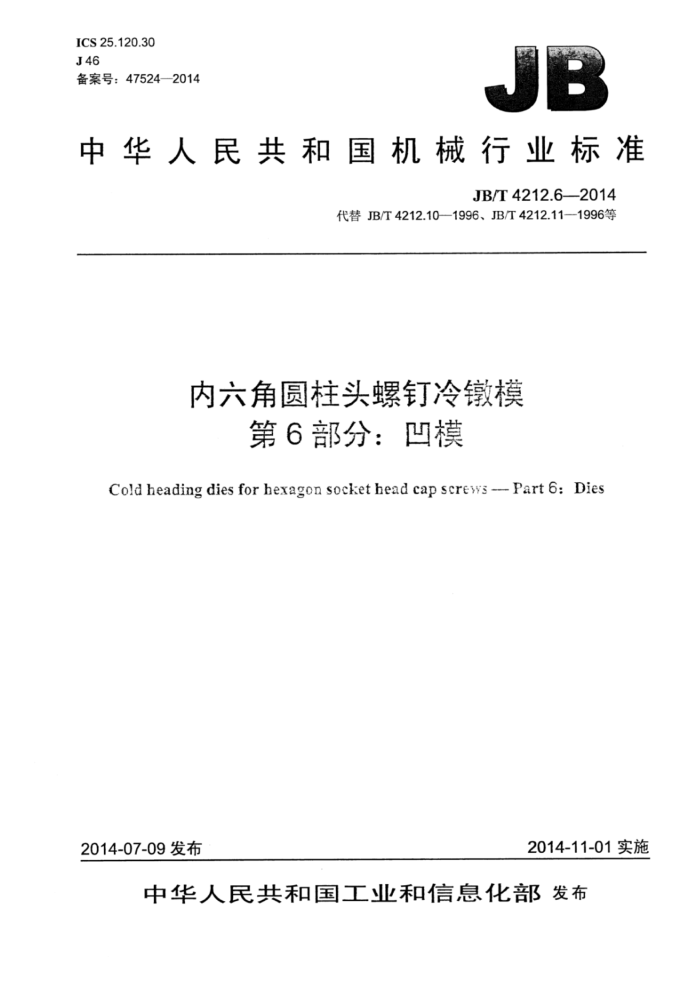

ICS25.120.30 J46 备案号：47524—2014
JB
中华人民共和国机械行业标准
JB/T4212.6—2014
代替JB/T4212.10—1996、JB/T4212.11-1996等
内六角圆柱头螺钉冷墩模
第6部分：凹模
Cold heading dies for hexagon socket head cap screws --- Part 6: Dies
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准内六角圆柱头螺钉冷镦模
第6部分：凹模 JB/T4212.62014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111-12567 网址：http://www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T4212.6—2014
目 次
前言
II
范围. 2规范性引用文件 3结构型式与尺寸..
一
3.1初镦凹模、成形凹模 3.2镦六角凹模. 4材料及硬度. 5 要求. 6 标记，
图1 初镦凹模、成形凹模图2 六角凹模
表1初镦凹模尺寸表2成形凹模尺寸.. 表3 镦六角凹模尺寸 JB/T4212.6—2014
前言
JB/T4212《内六角圆柱头螺钉冷模》分为六个部分：
第1部分：A型初镦冲头及顶杆；第2部分：B型初镦冲头：第3部分：成形冲头：一第4部分：内六角冲头：第5部分：凹模片；第6部分：凹模。 本部分为JB/T4212的第6部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T4212.10—1996《冷镦内六角圆柱头螺钉模具初镦凹模》、JB/T4212.11-1996冷
镦内六角圆柱头螺钉模具成型凹模》和JB/T4212.13一1996《冷镦内六角圆柱头螺钉模具镦六角凹模》，与JB/T4212.10—1996、JB/T4212.11—1996、JB/T4212.13—1996相比主要技术变化如下：
将《冷镦内六角圆柱头螺钉模具初镦凹模》、《冷内六角圆柱头螺钉模具成型凹模》和《冷镦内六角圆柱头螺钉模具镦六角凹模》合并为一个部分标准，更名为《内六角圆柱头螺钉冷镦模第6部分：凹模》；将规范性引用文件中注日期引用的文件改为现行版本；一按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注：补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：深圳中航技术检测所、东莞职业技术学院、苏州富元标准件有限公司、桂林电器
科学研究院有限公司、桂林电子科技大学。
本部分主要起草人：张旭敏、曹会元、姚志明、王冲、翁史振、魏居锋、李国臣、杨方、李捷、 廖宏谊。
本部分所代替标准的历次版本发布情况为：
JB4212.10—1986，JB/T4212.10—1996; -JB4212.11—1986,JB/T4212.11—1996; -JB4212.13—1986，JB/T4212.13-1996。
IⅡI JB/T4212.6—2014
内六角圆柱头螺钉冷模
第6部分：凹模
1范围
JB/T4212的本部分规定了内六角圆柱头螺钉冷镦模的初镦凹模，成形凹模和六角凹模的结构型式与尺寸、材料及硬度、要求和标记。
初镦凹模部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。 成形凹模、六角凹模部分适用于双击整模自动冷镦机和多工位自动冷镦机用内六角圆柱头螺钉冷
镦模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.1-一2008内六角圆柱头螺钉 JB/T4213—2014紧固件冷镦模技术条件
3结构型式与尺寸
3.1初镦凹模、成形凹模
初镦凹模、成形凹模的结构型式与尺寸如图1所示及见表1和表2。
P 09 A
OtA
厂
LA→ 表面粗糙度为Ra0.8μm。
LtA
图1初镦凹模、成形凹模 JB/T4212.6-2014
表1初镦凹模尺寸
单位为毫米
d GB/T 70.1
D
L
螺纹
规格 公称 极限 公称 极限 公称 极限 D,a
t1
t3
广
尺寸 偏差 尺寸 偏差 尺寸 偏差 3.78
M4 M5 M6 M8 M10 M12 11.67
0.20
+0.030 0
+0.069 +0.048
30
4.78 5.78 7.71 9.71
34
16
0.05
0
0.04
0.10
0.25
+0.085 +0.060 +0.095 +0.070
42
22
38
+0.036
0
0.40
0.06
48
52
30
-0.12
0.05
13.67 +0.043
M14 M16 15.67
0
+0.117 +0.087
62
66
40 0.60
0.08
19.60 +0.052 78 +0.132 80
0 0.14
M20
45 0.80 0.06
+0.102
0
模芯和模套的冷压合过盈量应符合JB/T4213—2014中3.7的规定。
国
表2 成形凹模尺寸
单位为毫米
d GB/T 70.1
D
L
Da
螺纹规格
t1
t3
公称尺寸 极限偏差 公称尺寸 极限偏差 公称尺寸 极限偏差 3.82
M4 M5 M6 M8 M10 M12 11.75 M14
0.20
+0.069
+0.030 0
30
34
16
0.05
4.82 5.82 7.78 9.78
+0.048
0 0.10
0.04
0.25
+0.085 +0.060 +0.095 +0.070
22 30
38
42
+0.036
0
0.40
0.06
48
52
0o
0.05
+0.043 0
13.75 15.75
+0.117 +0.087
62
66
40 0.60
M16
0.08
+0.052 0
+0.132 +0.102
0 0.14
78
M20
19.70
80
45 0.80 0.06
模芯和模套的冷压合过盈量应符合JB/T4213—2014中3.7的规定。
3.2镦六角凹模
镦六角凹模的结构型式与尺寸如图2所示及见表3。
2 JB/T4212.6—2014
d
30*
A
A
A 表面粗糙度为Ra0.8μma
A
图2六角凹模表3镦六角凹模尺寸
单位为毫米
螺 d 纹规格 M4 3.86
螺钉长度
D
公称尺寸 极限偏差 公称尺寸
30|35404550556065|708090100110120130|140
健发偏差
DE d
t-
L (h10)
4
13 118
0.3
+0.03030 +0.069
M5 4.86 M6 5.86
5.610.615.620.625.6
+0.048 16
5
0.04
6
0.4
13 18 23 28
+0.036 +0.060 22 7.95
38 +0.085 0.6
M8 7.84
8.3 13318.3 23.328.3 33.338.3483
1
M109.84 M1211.82 M1413.82 +0.043
9.95 11.90 13.900.8
8.513.5 18.5|23.5|28.5|33.5 43.5 53.563.5
0.05
+0.09530
48
+0.070
8.8 13.818.823.828.838.8 48.8 158.8
0.05
14 19 2X 34 44 10 15 20 30 40 50 60 70 80 90
64 74 84 94
620.11740
+0.087
M16|15.02
15.90
M20|19.80 +0.052 78 +0.132 4519.90|1.00.06
10.5|20.5 30.540.550.560.5|70.580.5
+0.102
0
模芯和模套的冷压合过盈量应符合JB/T4213一2014中3.7的规定。
4材料及硬度
材料由制造者选定。初镦凹模、成形凹模和镦六角凹模模套推荐采用60Si2Mn，硬度为44HRC～ 48HRC。初镦凹模模芯推荐采用9CrSi、YG20C、YG25C，其中9CrSi的硬度为59HRC61HRC。成形凹模模芯推荐采用Cr12MoV、YG20C、YG25C，其中Cr12MoV的硬度为59HRC～61HRC，镦六
3 JB/T4212.6—2014
角凹模模芯推荐采用Cr12MoV、YG20C、YG25C，其中Cr12MoV的硬度为56HRC～60HRC。
5要求
技术要求应符合JB/T42132014的规定。
6标记
符合本部分内六角圆柱头螺钉冷镦模的初镦凹模、成形凹模和六角凹模的标记应有下列内容： a）初镦凹模、成形凹模或镦六角凹模； b）本部分编号，即JB/T4212.6； c）螺钉标准编号：即GB/T70.1： d）螺纹规格。 示例1： GB/T70.1M10×50内六角圆柱头螺钉冷镦模的初敏凹模的标记如下：
初镦凹模JB/T4212.6-GB/T70.1-M10X50
示例2： GBT70.1M16×60内六角圆柱头螺钉冷镦模的成形凹模的标记如下：
成形凹模JB/T4212.6-GB/T70.1-M16X60
示例3： GB/T70.1M16X60内六角圆柱头螺钉冷傲模的镦六角凹模的标记如下：
锁六角凹模JB/T4212.6-GB/T70.1-M16X60
