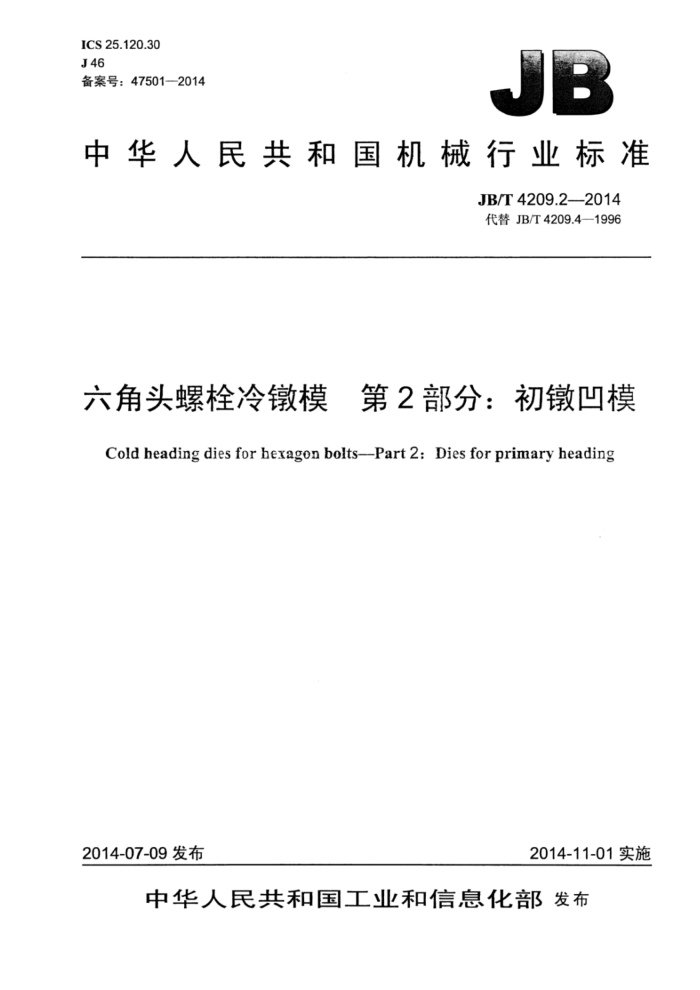

ICS25.120.30 J46 备案号：47501—2014
中华人民共和国机械行业标准
JB/T4209.2--2014 代替JB/T4209.4—1996
六角头螺栓冷墩模 第2部分：初凹模
Cold heading dies for hexagon bolts--Part 2: Dies for primary heading
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T4209.22014
目 次
前言范围
II
1
2 规范性引用文件 3 结构型式与尺寸 4 材料及硬度
要求 6 标记.
5
2
图1 初镦凹模
表1 初镦凹模尺寸 JB/T4209.2—2014
前言
JB/T4209《六角头螺栓冷镦模》分为六个部分
-第1部分：冲头；第2部分：初镦凹模；第3部分：细杆凹模；第4部分：全螺纹缩径凹模：第5部分：标准杆凹模；第6部分：切边凹模。
本部分为JB/T4209的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4209.4—1996《冷六角头螺栓模具初镦凹模》，与JB/T4209.4—1996相比主要
技术变化如下：
将JB/T4209.4一1996《冷镦六角头螺栓模具初镦凹模》更名为《六角头螺栓冷镦模第2部分：初镦凹模》：将规范性引用文件中注日期引用的文件改为现行版本：按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注：补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：桂林电器科学研究院有限公司、桂林电子科技大学、桂林福达集团有限公司。 本部分主要起草人：奉双、廖宏谊、黄铁锋、蒋红超、翁史振、沈庆刚。 本部分所代替标准的历次版本发布情况为：
JB4209.4—1986，JB/T4209.4—1996。
II JB/T4209.2—2014
六角头螺栓冷镦模第2部分：初凹模
1范围
JB/T4209的本部分规定了六角头螺栓冷镦模的初镦凹模的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于多工位自动冷镦机用六角头螺栓冷镦模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5780—2000 六角头螺栓C级 GB/T5781—2000 六角头螺栓全螺纹C级 GB/T5782—2000 六角头螺栓 GB/T5783-2000 六角头螺栓全螺纹 GB/T5784—1986 六角头螺栓细杆B级 GB/T5785—2000 六角头螺栓细牙 GB/T5786—2000 六角头螺栓细牙全螺纹 JB/T4213--2014 紧固件冷模技术条件
3结构型式与尺寸
初镦凹模的结构型式与尺寸如图1所示及见表1。
6A
14-30
Ra0.8
H8
5 D
S
OT
A X
80A
Ra0.8
A 允许制造的型式
LA
LA
未注表面粗糙度为Ra1.6μm。 未注棱边倒角为C0.5mm。
图1初凹模 JB/T4209.22014
表1初镦凹模尺寸
单位为毫米
d
螺 GB/T5780~5783 纹 GB/T5785 GB/T5784 规 GB/T5786 格
L
D2
D
极限偏差
DIa
1 t6
公称 极限 公称 极限 公称 极限尺寸 偏差 尺寸 偏差 尺寸 偏差
公称尺寸
29 0.084 0 34
M4 M5 M6 M8 M10 M12 M14 M16 M18 M20
3.78
3.42
28.9 +0.085 16 0.3 0.050.05
+0.018 30 +0.069
0
+0.064
+0.048
4.78 5.78 7.70 9.70 11.67 13.67 15.67 17.60
4.35 5.20
0.04
0.4
0 0.100
7.03 +0.022 38 +0.085 +0.060 42 8.84
36.6 +0.105 22
+0.080
0.6
0
0.06[0.06
48 +0.095 52
46.0 +0.097 +0.122
30
+0.070
10.66 12.48 +0.027
0.05
62 +0.087 66 0 59.5 +0.122 +0.152 0.8 78 +0.132
+0.117
40
0
14.48
0.120
0.080.08
75.0 +0.176 +0.146
45 1.1 0.06
+0.102 80
18.12 +0.033
19.58
0
模芯和模套冷压合过盈量应符合JB/T4213一2014中3.7的规定。
4材料及硬度
材料由制造者选定。模芯推荐采用YG20C、YG25C；模套推荐采用60Si2Mn，硬度为44HRC~48 HRC.
5要求
技术要求应符合JB/T4213—2014的规定。
6标记
符合本部分六角头螺栓冷模的初镦凹模的标记应有下列内容： a）初镦凹模； b）本部分编号：即JB/T4209.2； c）螺栓标准编号 d）螺纹规格。 示例：GB/T5780M16六角头螺栓冷模的初镦凹模的标记如下：
初镦凹模 JB/T4209.2-GB/T5780-M16
