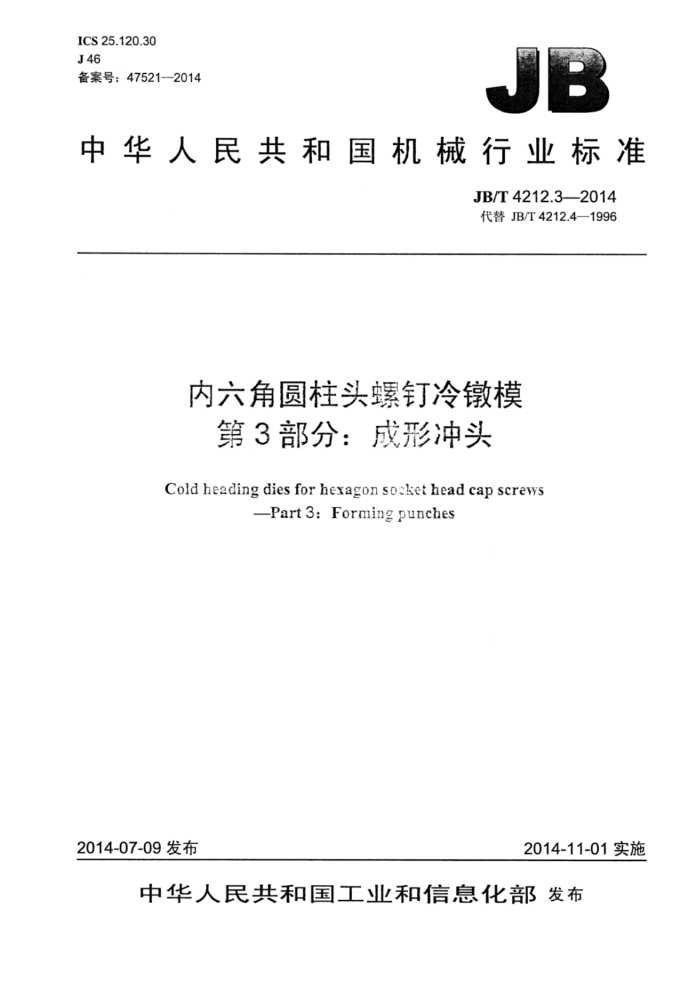

ICS25.120.30 J46 备案号：47521—2014
中华人民共和国机械行业标准
JB/T4212.32014 代替JB/T4212.4—1996
内六角圆柱头螺钉冷模
第3部分：成形冲头
Cold heading dies for hexagon socket head cap screws
Part3Forming punches
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T4212.3—2014
目 次
前言
范. 规范性引用文件. 3 结构型式与尺寸
?
2
材料及硬度. 5 要求 6 标记.
4
2
图1 成形冲头，表1 成形冲头尺寸 JB/T4212.3-2014
前言
JB/T4212《内六角圆柱头螺钉冷模》分为六个部分：
-第1部分：A型初镦冲头及顶杆；一第2部分：B型初镦冲头：第3部分：成形冲头；第4部分：内六角冲头： -第5部分：凹模片：第6部分：凹模。
本部分为JB/T4212的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4212.4一1996《冷内六角圆柱头螺钉模具成型冲头》与JB/T4212.4一1996相
比主要技术变化如下：
将JB/T4212.41996《冷镦内六角圆柱头螺钉模具成型冲头》更名为《内六角圆柱头螺钉冷镦模第3部分：成形冲头》；将规范性引用文件中注日期用的文件改为现行版本：按技术制图国家标准现行版本修改了零件表面粗糙度、倒角：形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
-
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：桂林电器科学研究院有限公司、苏州富元标准件有限公司、上海交通大学、桂林
电子科技大学。
本部分主要起草人：王冲、杨方、胡成亮、廖宏谊、李捷、姚志明、吴公明、翁史振。 本部分所代替标准的历次版本发布情况为：
JB4212.4—1986，JB/T4212.4—1996。
II JB/T4212.32014
内六角圆柱头螺钉冷墩模第3部分：成形冲头
1范围
JB/T4212的本部分规定了内六角圆柱头螺钉冷镦模的成形冲头的结构型式与尺寸、材料及硬度、 要求和标记。
本部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷镦模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.1—2008内六角圆柱头螺钉 JB/T4213紧固件冷镦模技术条件
3结构型式与尺寸
成形冲头的结构型式与尺寸如图1所示及见表1。
1 1.5:1
心
Ra0.8
ds
+ A
S
4
hi
LA
LA
未注表面粗糙度为Ra1.6μm。 未注棱边倒角为C0.5mma
图1成形冲头 JB/T4212.32014
表1成形冲头尺寸
单位为毫米
d
D
d1
L
h
螺纹 GB/T 70.1
规格 公称 极限 公称 极限 公称 极限 公称 极限 公称 极限 hy
t1
3
尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
16 +0.066 18
0.04
M4 6.78
+0.120 0.4 0
3.8
0
+0.039
0.070
+0.150 0
0.03
M5 8.28 M6 9.78 M8 12.73 M10 15.73 0 M12 17.73 M14 20.67 M16 23.67 +0.210 17.3
5.0 6.3 7.5 9.9 12.3 14.8 +0.180 1.4
0.5 0.6
0
20 +0.080 24
+0.047
0.084
0.25 0.05
+0.150 0.8
28 +0.088 34
0
+0.055
+0.180
+0.10
0.100 0
1.0 0 1.2
32 +0.107 38
+0.068
0.04
O
0.06
1.6
48 +0.120 58
0.120 0.50
中
+0.081
0
21.0 +0.210 2.0
M20 29.67
0
4 材料及硬度
材料由制造者选定。推荐采用T10A，Cr12MoV，硬度为58HRC62HRC。
5要求
技术要求应符合JB/T4213的规定。
6标记
符合本部分内六角圆柱头螺钉冷镦模的成形冲头的标记应有下列内容： a）成形冲头； b）本部分编号，即JB/T4212.3； c）螺钉标准编号，即GB/T70.1； d）螺纹规格。 示例： GB/T70.1M12内六角圆柱头螺钉冷敏模的成形冲头的标记如下：
成形冲头JB/T4212.3-GB/T70.1-M12
