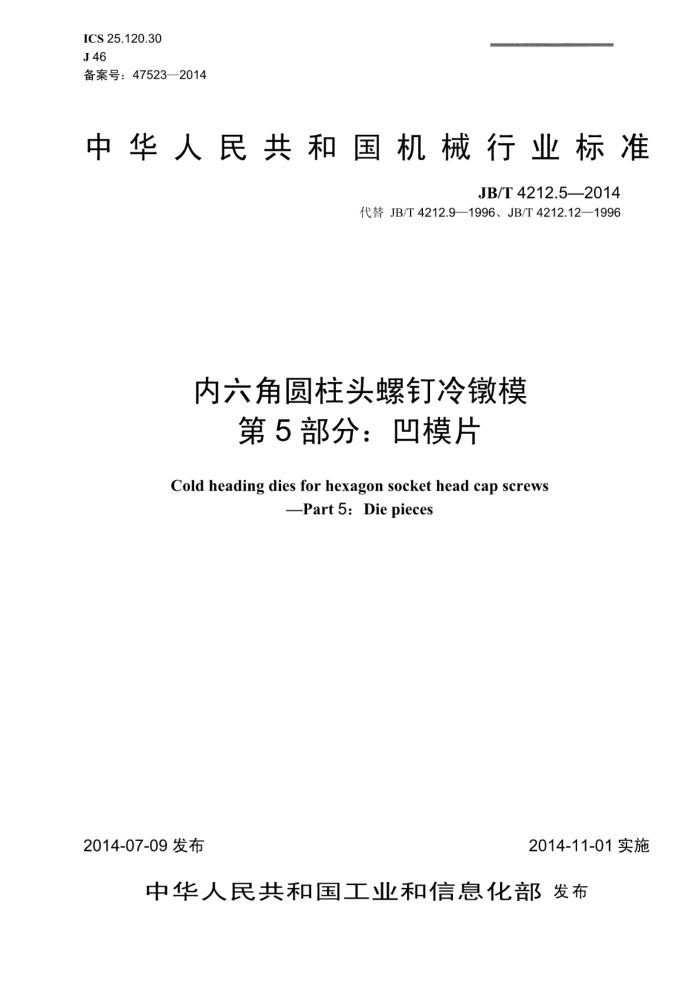

ICS 25.120.30 J46 备案号：47523—2014
中华人民共和国机械行业标准
JB/T4212.52014
代替JB/T4212.9—1996、JB/T4212.12—1996
内六角圆柱头螺钉冷墩模
第5部分：凹模片
Cold heading dies for hexagon socket head cap screws
-Part5:Diepieces
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化发布 中华人民共和国
机械行业标准内六角圆柱头螺钉冷模
第5部分：凹模片 JB/T 4212.5—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张15千字
2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12566 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T4212.5—2014
目 次
前言
范围. 规范性引用文件..
1
2
3结构型式与尺寸.. 3.1初镦成形凹模片
3.2A1型、A2型六角凹模片 4材料及硬度.. 要求
5
..+........
................. ...: .
标记
图1 初镦成形凹模片图2 A1型、A2型六角凹模片
表1初镦成形凹模片尺寸表2A1型六角凹模片尺寸. 表3A2型六角凹模片尺寸 JB/T4212.5—2014
前言
JB/T4212《冷镦内六角圆柱头螺钉模具》分为六个部分：
第1部分：A型初冲头及顶杆；第2部分：B型初镦冲头；第3部分：成形冲头：第4部分：内六角冲头：第5部分：凹模片；第6部分：凹模。
本部分为JB/T4212的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4212.9—1996《冷内六角圆柱头螺钉模具初镦成型凹模片》和JB/T4212.12-
1996《冷镦内六角圆柱头螺钉模具六角凹模片》，与JB/T4212.9一1996、JB/T4212.12一1996相比主要技术变化如下：
将《冷墩内六角圆柱头螺钉模具初成型凹模片》和《冷墩内六角圆柱头螺钉模具六角凹模片》合并为一个部分标准，更名为《内六角圆柱头螺钉冷模第5部分：凹模片》；将规范性引用文件中注日期引用的文件改为现行版本；按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格：修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：深圳中航技术检测所、桂林电子科技大学、苏州富元标准件有限公司、桂林电器
科学研究院有限公司。
本部分主要起草人：张旭敏、翁史振、杨方、王冲、魏居锋、廖宏谊、姚志明、李捷。 本部分所代替标准的历次版本发布情况为：
JB4212.9—1986,JB/T4212.9—1996 JB4212.12—1986，JB/T4212.12—1996。
II JB/T4212.5—2014
内六角圆柱头螺钉冷墩模
第5部分：凹模片
1范围
JB/T4212的本部分规定了内六角圆柱头螺钉冷镦模的初镦成形凹模片、六角凹模片的结构型式与尺寸、材料及硬度、要求和标记
本部分适用于多工位自动冷镦机和双击整模自动冷镦机用内六角圆柱头螺钉冷镦模
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.1一2008内六角圆柱头螺钉 JB/T4213紧固件冷镦模技术条件
3 结构型式与尺寸
3.1初镦成形凹模片
初镦成形凹模片适用于多工位自动冷镦机用模具，其结构型式与尺寸如图1所示及见表1。
未注表面粗糙度为Ra0.8μm 外形棱边倒角为C0.5mm。
图1初镦成形凹模片 JB/T4212.5—2014
表1初镦成形凹模片尺寸
d mm
H mm
D mm
t
螺纹规格
t mm
0
GB/T 70.1
mm
公称尺寸 极限偏差 公称尺寸 极限偏差 公称尺寸 极限偏差
3.2 4.0 4.8 6.4 8.6 10.3 12.0 13.8 17.2
6.80 8.30 9.80 12.76 15.76 17.76 20.70 23.70 29.70
29.3
M4 M5 M6 M8 M10 M12 M14 M16 M20
.048 29.5 +0.084 18°
+0.090 0
0.05
0
0.06
29.6 37.5 47.2 47.4 61.2 61.4 77.4
+0.110
+0.100 16°
0
0.06
0.058
0
0.08
+0.130 0
+0.120 12°
0
0.08
0.070
0.10
3.2A1型、A2型六角凹模片
A1型六角凹模片适用于双击整模自动冷机用内六角圆柱头螺钉冷模，A2型六角凹模片适用于多工位自动冷机用内六角圆柱头螺钉冷镦模，其结构型式与尺寸如图2所示及见表2和表3。
表面粗糙度为Ra0.8μm 外形棱边倒角为co.5mm。
图2A1型、A2型六角凹模片
2 JB/T4212.5—2014
表2A1型六角凹模片尺寸
单位为毫米
d GB/T 70.1
H
D
螺纹规格
t6
t1
极限 公称 极限 公称 极限
公称尺寸 偏差 尺寸 偏差 尺寸 偏差 6.82
M4 M5 M6 M8 M10 M12 17.78 M14
3.40 4.30 5.10 6.80 8.60 10.40 12.20 14.00
29.38 29.50 29.62 37.55 47.20 47.45
+0.084
+0.022 0
0.4
0.05
8.32 9.82 12.78 15.78
0
-0.048
0.06
0
0.058
+0.027 0
+0.100
0.5
0.06
0.08
-0.070 门 61.20 0.120
20.74 23.74
0.033 0
0.08
0.6
M16
61.46
单位为毫米
表3 A2型六角凹模片尺寸
d GB/T 70.1
H
D
螺纹规格 公称 极限 公称 极限 公称 极限
1
O
尺寸 偏差 尺寸 偏差 尺寸 偏差 6.82
3.90
29.45 29.58 29.72 37.70 47.37 47.65 61.43 61.70 77.76
M4 M5 M6 M8 M10 M12 17.78 M14 20.74
8.32 +0.022 4.90 9.82
+0.084
0.4
0.05
0
0.048
0.06
5.85 7.80 9.80 11.80 13.80
12.78 15.78
0
+0.100 0
+0.027
0.058
0.5
0.06
广
0.08
-0.070
23.74 +0.033 15.80
+0.120 0
M16 M20
0.6
0.08
0
29.74
19.75
0.10
-0.084
材料及硬度
4
材料由制造者选定。推荐采用60Si2Mn，硬度为54HRC～58HRC。
5要求
技术要求应符合JB/T4213的规定。
6标记
符合本部分内六角圆柱头螺钉冷镦模的初镦成形凹模片、六角凹模片的标记应有下列内容： a）初敏成形凹模片或六角凹模片： b）本部分编号，即JB/T4212.5； JB/T4212.5—2014
c）螺钉标准编号，即GB/T70.1； d）对应六角凹模片，类型：Al、A2; e）螺纹规格。 示例1： GB/T 70.1 M10内六角圆柱头螺钉冷镦模的初镦成型凹模片的标记如下：
初镦成型凹模片JB/T4212.5-GB/T70.1-M10
示例2： GB/T 70.1 M10内六角圆柱头螺钉冷镦模的A1型六角凹模片的标记如下：
六角凹模片JB/T4212.5-GB/T70.1-A1-M10
