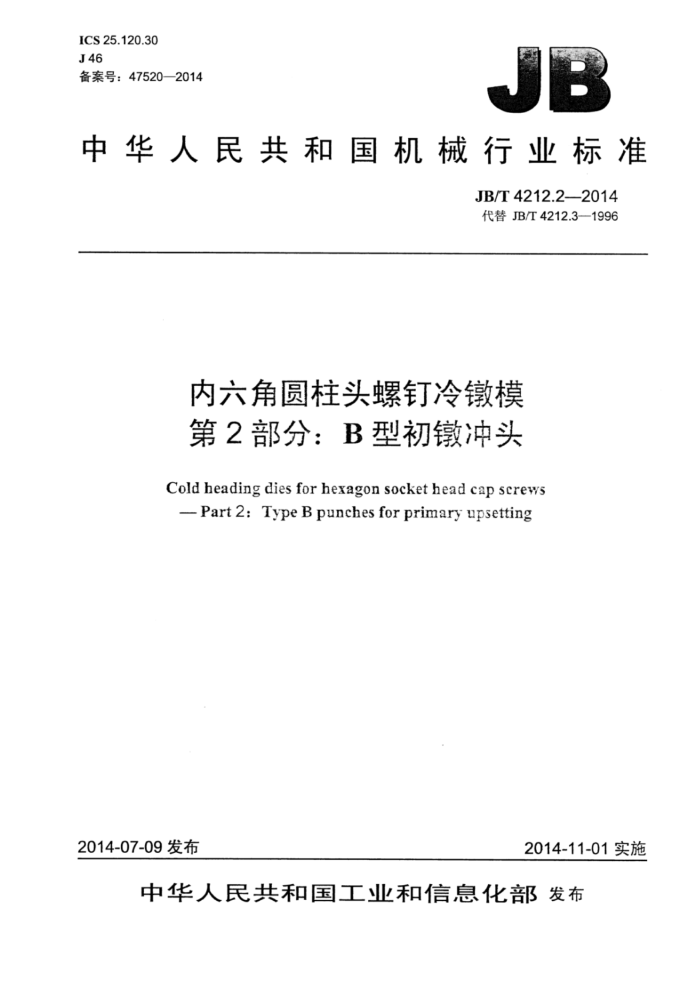

ICS25.120.30 J46 备案号：47520—2014
中华人民共和国机械行业标准
JB/T4212.22014 代替JB/T4212.3-1996
内六角圆柱头螺钉冷墩模第2部分：B型初冲头
Cold heading dies for hexagon socket head cap screws -Part 2: Type B punches for primary upsetting
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T4212.2—2014
目 次
前言. 1 范围 2规范性引用文件 3 结构型式与尺寸. 4 材料及硬度.
-
要求... 标记
5 6
图1 B型初镦冲头
表1 B型初镦冲头尺寸 JB/T4212.2—2014
前言
JB/T4212《内六角圆柱头螺钉冷镦模》分为六个部分：
第1部分：A型初冲头及顶杆：第2部分：B型初镦冲头；第3部分：成形冲头；第4部分：内六角冲头；第5部分：凹模片；第6部分：凹模。
本部分为JB/T4212的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4212.3—1996《冷镦内六角圆柱头螺钉模具初镦冲头B型》，与JB/T4212.3-
1996相比主要技术变化如下：
将JB/T4212.3一1996《冷镦内六角圆柱头螺钉模具初墩冲头B型》更名为《内六角圆柱头螺钉冷镦模第2部分：B型初镦冲头》；将规范性引用文件中注日期引用的文件改为现行版本：按技术制图国家标准现行版本修改了零件表面粗糙度、倒角、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格：修改了标记。
本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：苏州富元标准件有限公司、桂林电子科技大学、上海交通大学、桂林电器科学研
究院有限公司。
本部分主要起草人：姚志明、廖宏谊、向华、王冲、杨方、翁史振、吴公明、李捷。 本部分所代替标准的历次版本发布情况为：
JB4212.3-1986.JB/T4212.3—1996。
II JB/T4212.2—2014
内六角圆柱头螺钉冷镦模第2部分：B型初镦冲头
1范围
JB/T4212的本部分规定了内六角圆柱头螺钉冷镦模的B型初镦冲头的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于多工位自动冷镦机用内六角圆柱头螺钉冷模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.12008内六角圆柱头螺钉 JB/T4213紧固件冷镦模技术条件
3结构型式与尺寸
B型初镦冲头的结构型式与尺寸如图1所示及见表1。
Ra0.8
SR
0
tA
A LA
4
未注表面粗糙度为Ra1.6μm。 未注棱边倒角为co.5mm。
图1B型初镦冲头 JB/T4212.22014
表1B型初镦冲头尺寸
单位为毫米
d GB/T 70.1
D
L
螺纹规格
SR
ti
t
公称尺寸 极限偏差 公称尺寸 极限偏差 公称尺寸 极限偏差
+0.066 +0.039
M4 M5 M6 M8 M10 M12 M14 M16 M20
6.7 8.1 9.6 12.4 15.2 17.1 20.0 22.8 28.5
16
18
0.04
8
+0.150
0 0.084
0.03
0
10 12 16 20 24 28 32 40
+0.080
20
24
+0.047
0.05
+0.088
28
34
+0.055
+0.180 0
0.04
0 0.100
32
38
+0.107 +0.068
38
45
0.06
+0.210
0.05
0
+0.120 +0.081
0
58
48
0.120
4材料及硬度
材料由制造者选定。推荐采用T10A、Cr12MoV，硬度为58HRC~62HRC。
5要求
技术要求应符合JB/T4213的规定。
6标记
符合本部分内六角圆柱头螺钉冷镦模的B型初镦冲头的标记应有下列内容： a）B型初镦冲头； b）本部分编号，即JB/T4212.2； c）螺钉标准编号，即GBT70.1： d）螺纹规格。 示例： GB/T70.1 M10内六角圆柱头螺钉冷镦模的B型初镦冲头的标记如下：
B型初镦冲头JB/T4212.2-GB/T70.1-M10
