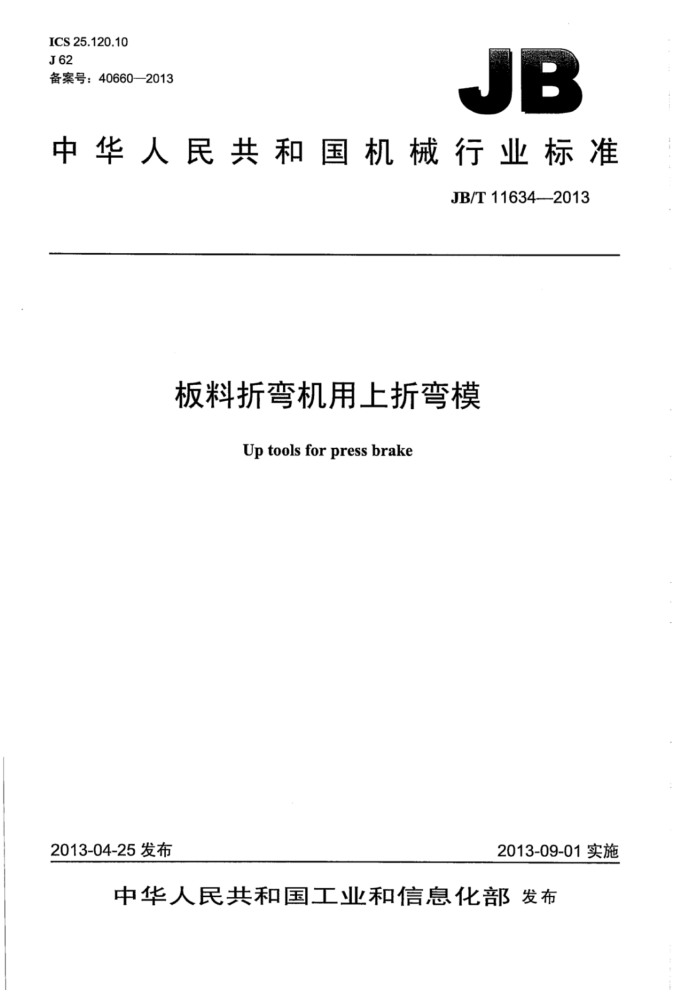

ICS25.120.10 J62 备案号：40660--2013
JB
中华人民共和国机械行业标准
JB/T11634--2013
板料折弯机用上折弯模
Up tools for press brake
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11634—2013
目 次
前言
范围规范性引用文件..
1
1
3 要求 3.1 型式和结构尺寸 3.2 材料. 3.3 机械加工， 3.4 热处理 3.5 外观 3.6 耐压性能
试验方法检验规则.. 5.1 检验分类.. 5.2 出厂检验 5.3型式检验. 6标志、包装、运输和贮存. 图IA型图2B型图3C型. 图4D型图5E型图6F型.. 图7G型图8H型图91型图10J型
4. 5
L JB/T11634—2013
前 #言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准起草单位：安徽力源数控刃模具制造有限公司、佛山市南海力丰机床有限公司、安徽省机床
及刃模具产品质量监督检验中心。
本标准主要起草人：张迎年、王克文、杨承寿、胡小浔、张先进。 本标准为首次发布。
II JB/T11634—2013
板料折弯机用上折弯模
1范围
本标准规定了板料折弯机用上折弯模的要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于板料折弯机用上折弯模（以下简称上模）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、CD、E、F~G、H、K、
N、T标尺）
GB/T1184一1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T4879-1999防锈包装 GB/T13384-2008机电产品包装通用技术条件
3要求
3.1型式和结构尺寸 3.1.1上模可分为A型（见图1）B型（见图2）、C型（见图3）、D型（见图4）、E型（见图5）、F 型（见图6）、G型（见图7）H型（见图8）、I型（见图9）、J型（见图10）十种主要型式。 3.1.2根据部分形状和位置公差的不同，上模可分为普通型上模和精密型上模。 3.1.3LR1的大小由各制造商设计确定，也可由供需双方商定；其他主要结构尺寸应符合表1的要求。 其他特殊型式和结构尺寸由供需双方商定。
表1
结构尺寸值 E
结构尺寸代号
A 26 13 7
B 27 13 7
C 26 13 7
D 56 22 13 7 26
F 26 13 7
H 30 22
G 26 13 7
I
43 13 7
26 13 7
b b1 bz b3 b4 bs
mtm
13
20
6
10
10
5 JB/T11634—2013
b4
图2B型
图3C型 JB/T116342013
图4D型
bs,b6
图5E型
