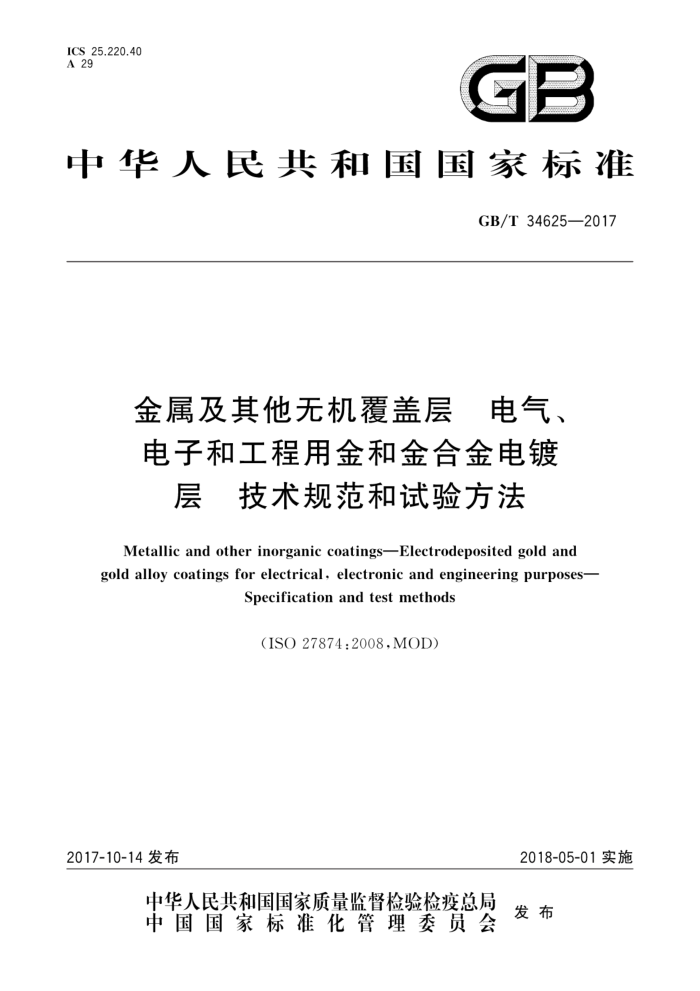

ICS25.220.40 A 29
GB
中华人民共和国国家标准
GB/T34625—2017
金属及其他无机覆盖层 电气、 电子和工程用金和金合金电镀
层　技术规范和试验方法
Metallic and other inorganic coatings-Electrodeposited gold and gold alloy coatings for electrical, electronic and engineering purposes-
Specification and test methods
(ISO 27874:2008.MOD)
2017-10-14发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34625—2017
目 次
前言引言 1 范围
I V
规范性引用文件 3 术语和定义 4向电镀方提供的信息
2
标识要求和试验方法
5
6
6.1 概述 6.2 外观 6.3 厚度 6.4 孔隙率 6.5 加速腐蚀试验 6.6 成分 6.7 镀前消除应力的热处理 6.8 镀后降低清脆的热处理 6.9 结合强度 6.10 电学性能 6.11 显微硬度 6.12 可焊性 6.13 耐磨性· 6.14 延展性 6.15 底镀层 6.16 残盐试验抽样
..
7 附录A（资料性附录）底镀层的要求附录B（资料性附录）金和金合金镀层厚度的测量附录C（资料性附录）结合强度试验附录D（资料性附录）金含量的测定
11
18
19
参考文献
I GB/T34625—2017
前言
本标准按照GB/T1.1一2009给出的规定起草。 本标准采用重新起草法修改采用ISO27874：2008《金属及其他无机覆盖层电气、电子和工程用
金和金合金电镀层技术规范和试验方法》。
本标准与IS0O27874：2008相比的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章*规范性弓用文件*中，具体调整如下：
用等同采用国际标准的GB/T2423.28代替IEC60068-2-20（见6.12）；用等同采用国际标准的GB/T3138代替ISO2080（见第3章）；用等同采用国际标准的GB/T4955代替ISO2177（见A.1）；用等同采用国际标准的GB/T5270代替ISO2819（见6.9）；用等同采用国际标准的GB/T6461代替ISO10289（见6.5）；用等同采用国际标准的GB/T6462代替ISO1463（见A.1）用等同采用国际标准的GB/T6463代替ISO3882（见B.1）用修改采用国际标准的GB/T9790代替ISO4516（见6.11）；用等同采用国际标准的GB/T11378代替ISO4518（见B.4.2）；用非等效采用国际标准的GB/T12305.6代替ISO4524-6（见6.16）；用等同采用国际标准的GB/T12334代替ISO2064（见第3章）；用等同采用国际标准的GB/T12609代替ISO4519（见4.1）；用等同采用国际标准的GB/T16921代替ISO3497（见A.1）；用等同采用国际标准的GB/T17720代替ISO10308（见6.4）；用等同采用国际标准的GB/T18179代替ISO12687（见6.4）；用等同采用国际标准的GB/T19349代替ISO9587（见6.7）；用等同采用国际标准的GB/T19350代替ISO9588（见6.8）；用等同采用国际标准的GB/T19351代替ISO14647（见6.4）；用等同采用国际标准的GB/T20018代替ISO3543（见B.3.1）。 本标准由中国机械工业联合会提出。 本标准由全国金属与非金属覆盖层标准化技术委员会（SAC/TC57）归口。 本标准起草单位：武汉材料保护研究所、飞亚达（集团）股份有限公司、武汉材保电镀技术生产力促
进中心、山东标准化协会，深圳市振鹏与品牌促进中心
本标准主要起草人：张德忠、贾建新、郭迪迪、刘丹、何杰、郑霞、谢淑娟、张敖。 GB/T 34625—2017
金属及其他无机覆盖层电气、 电子和工程用金和金合金电镀
层技术规范和试验方法
警告一一本标准要求使用的一些物质和工艺，如果不采取合适的措施，会对健康产生危害。本标准没有讨论标准使用过程中涉及的任何健康危害、安全或环境的事项和法规。标准使用者有责任建立合适可行的健康、安全和环境条例，并采取适当措施使其符合国家、地方和国际条例和法规的规定。遵从本标准不意味着免除法律义务。
1范围
本标准规定了金属和非金属基体上电气、电子和其他工程用金和金合镀层的要求，也规定了用于测量镀层性能的试验方法
虽然本标准没有规定电镀前基材的状态、精饰或表面粗糙度，但是金或金合金镀层的外观和性能取决于基材的状态。需方有必要规定基材的精饰和表面粗糙度，使镀层性能符合产品要求。
本标准不适用于螺纹件或未加工成形的板材或带材的镀层
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.28电工电子环境试验第2部分：试验方法试验T：锡焊（GB/T2423.28一2005，
IEC60068-2-20:1979,IDT)
GB/T3138金属及其他无机覆盖层表面处理术语（GB/T3138—2015，ISO2080:2008，IDT） GB/T4955 金属覆盖层覆盖层厚度测量阳极溶解库仑法（GB/T4955一2005，ISO2177：
2003.IDT)
GB/T5270 金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述 (GB/T5270—2005,ISO2819:1980,IDT)
GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 (GB/T6461—2002.ISO10289:1999.IDT)
GB/T6462 金属和氧化物覆盖层厚度测量显微镜法（GB/T6462—2005，ISO1463：2003， IDT)
GB/T6463 金属和其他无机覆盖层厚度测量方法评述（GB/T6463一2005，ISO3882：2003
IDT)
GB/T9790 金属覆盖层及其他有关覆盖层维氏和努氏显微硬度试验（GB/T97901988，eqv ISO 4516:1980)
GB/T11378 金属覆盖层 覆盖层厚度测量轮廓仪法（GB/T11378-2005，ISO4518：1980， IDT)
GB/T12305.6 金属覆盖层 金和金合金电镀层的试验方法 第六部分：残留盐的测定 GB/T34625—2017
(GB/T12305.6—1997.eqvISO4524-6:1988)
GB/T12334金属和其他非有机覆盖层关于厚度测量的定义和一般规则（GB/T12334一2001， ISO 2064:1996,IDT)
GB/T12609 电沉积金属覆盖层和相关精饰计数检验抽样程序（GB/T12609一2005，ISO 4519:1980,IDT)
GB/T 16921 金属覆盖层 覆盖层厚度测量X射线光谱法（GB/T16921一2005，ISO3497 2000.IDT)
GB/T 17720 金属覆盖层孔隙率试验评述（GB/T17720—1999，ISO10308：1995.IDT） GB/T18179 金属覆盖层孔隙率测试潮湿硫（硫华）试验（GB/T18179—2000，ISO12687：
1996.IDT)
GB/T19349 金属和其他无机覆盖层为减少氢脆危险的钢铁预处理（GB/T19349一2012.ISO 9587:2007,IDT)
GB/T19350金属和其他无机覆盖层为减少氢脆危险的涂覆后钢铁的处理（GB/T19350 2012,ISO9588:2007,IDT)
GB/T19351金属覆盖层金 金属基体上金镀层孔隙率的测定硝酸蒸汽试验（GB/T19351- 2003.ISO14647:2000.IDT)
GB/T20018金属与非金属覆盖层厚度测量β射线背散射法（GB/T20018—2005，ISO3543： 2000.IDT
ISO3868金属和其他无机覆盖层厚度的测量Fizeau干涉仪多束干涉法（Metallicandother non-organic coatings-Measurement of coating thicknesses-Fizeau multiplebeam interferometry method)
ISO4524-2金属覆盖层金和金合金电镀层的试验方法第2部分：混合流动气体（MFG）环境试验 Metallic coatings-Test methods for electrodeposited gold and gold alloy coatings-Part 2: Mixed flowing gas (MFG) environmental testsJ
ISO4524-3：1985金属覆盖层金和金合金电镀层的试验方法第3部分：孔隙率的电图试验 (Metallic coatings-Test methods for electrodeposited gold and gold alloy coatings-Part 3: Electro graphic tests for porosity)
3术语和定义
GB/T3138、GB/T12334界定的以及下列术语和定义适用于本文件。
3.1
金或金合金电镀层goldorgoldalloycoating 电沉积形成的金沉积层或组成中含有特定合金元素的金合金沉积层
3.2
双层金或金合金电镀层 double-layer gold or gold alloy coating 由两层金含量不同的镀层形成的金或金合金电镀层。
3.3
多层金和金合金镀层 multilayer gold or gold alloy coating 由两层以上金含量不同的镀层形成的金或金合金电镀层
2
